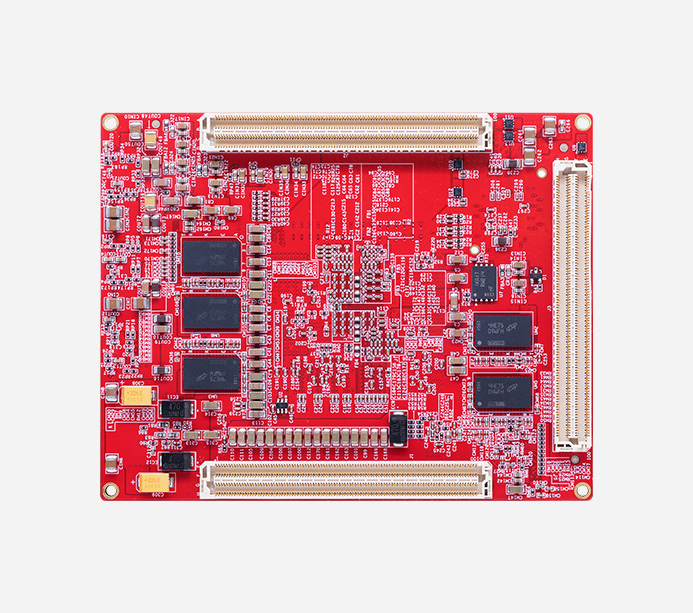

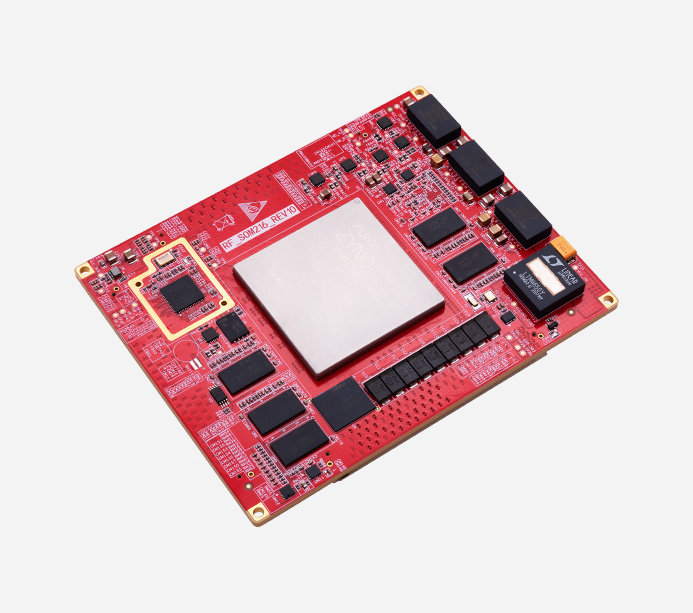

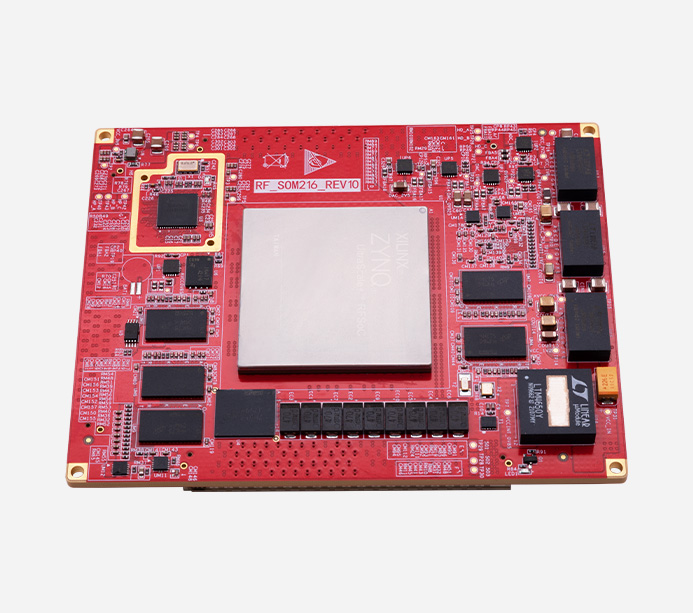

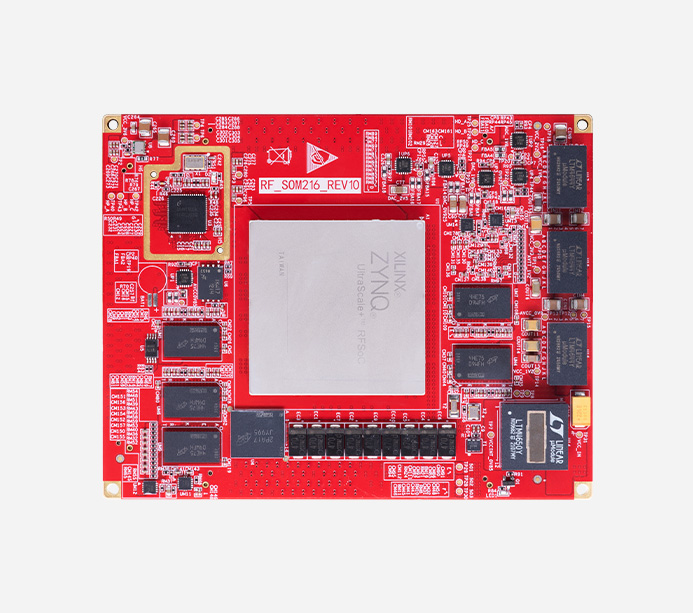

XCZU49DR:AMD Xilinx Zynq UltraScale+ RFSoC XCZU49DR FPGA核心板 软件无线电射频 卫星雷达 数字信号处理

XCZU49DR

产品型号：ACRF49

价格：￥120000.00

垂直行业解决方案板卡自适应射频无线电 FPGA 核心板

ACRF49 采用 AMD 公司的 RFSoC Gen3 系列 ZU49DR 主芯片，支持 16 路14 位 RF-ADC 输入，最大采样率可达 2.5GSPS，16 路 14 位 RF-DAC 输出，最高采样率可达 9.85GSPS

• ·930K

Logic Cells

• ·425K

LUTs

• ·XCZU49DR

高性能 RF 射频芯片

• ·4272

DSP Slices

• ·2.5GSPS

16 路 14bit ADC

• ·9.85GSPS

16 路 14bit DAC

核心板硬件架构

面向单芯片无线电的完整 SoC

芯片采用 ‌Zynq UltraScale+ XCZU49DR FPGA‌ 芯片，集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 处理器，支持实时操作系统 （RTOS）与 Linux 并行运行‌

• ·5G

PS 端 DDR4 ECC

• ·5G

PL 端 DDR4

• ·128MB

QSPI FLASH

• ·8GB

eMMC FLASH

单芯片自适应射频平台

面向单芯片无线电的完整 SoC

ACRF49 是一个功能强大的单芯片适应性无线电平台，可提供高达 6GHz 的直接射频采样，具有多元素处理系统: FPGA、实时双核 ARM 和四核 ARM，能够采样和处理射频信号

主要特性:
01.自适应单芯片无线电平台
02.将射频设计转移到数字领域
03.针对不同需求和新兴标准的可编程逻辑
04.与分立解决方案相比，减少 PCB 面积
05.面向未来的综合解决方案
06.频段覆盖 6GHz 以下，射频直接采样模式
07.支持 1x~40x 的插值/抽取系数

功能接口

·核心板

·配套开发板

*点击上方图片查看 AXRF49 开发板详情>>

产品参数

ZYNQ 芯片参数

功能和接口

包装清单

FPGA 核心板: 1 块

结构尺寸

尺寸大小: 115mmx85mm

核心板结构尺寸图

应用领域

5G 及 LTE 无线技术

通过Zynq RFSoC，无线基础设施制造商可 实现显著的占板面积及功耗减少，这对后期MIMO技术的发展至关重要

雷达信号处理和数据链

作为面向可扩展、多功能、相控阵雷达的单芯 片 TRX 解决方案，Zynq RFSoC 能够在预警 场景下实现低时延收发，获得最佳响应时间

测试与测量

通过Zynq RFSoC中用直接RF采样、高灵 活、可重构逻辑及软件可编程性，为信号生 成和信号分析构建高速度的多功能仪器

卫星通信

通过在 Zynq RFSoC 中使用直接 RF 采样、高 度灵活的可重新配置逻辑和软件可编程性，构 建用于信号生成和信号分析的高速多功能仪器
