20W DIL封装，8:1宽输入电压范围
效率高达92%，调节输出类型
无最低负载要求，过功率和短路保护
过热保护
工作温度：-40°C至+83°C（无降额）

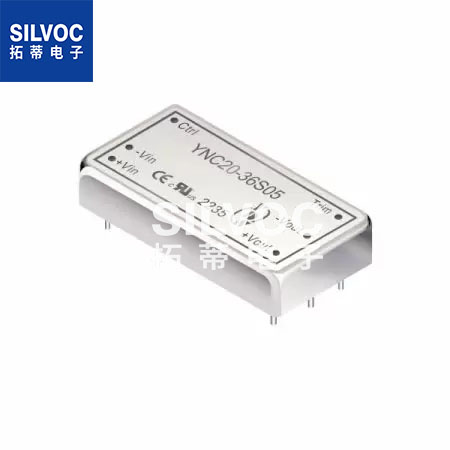

YNC20系列：YDS 8:1超宽输入范围20W 2"X1" DC-DC转换器
常用型号：
YNC20-36S05
YNC20-36S12
YNC20-36S15
YNC20-36S24
YNC20-36S48
YNC20-36D12
YNC20-36D15
YNC20系列
20W 2.25KV隔离8:1输入DC-DC电源转换
2.25KV隔离电压DC-DC功率转换器，宽输入8:1电压范围。这款20W功率转换器具有单输出和双输出规格。YNC20系列是稳压输出DC-DC转换器。
它有2“x 1” DIL包装。工作环境温度为-40°C至+83°C（无降额）。效率可达92%。
YDS的DC-DC功率转换器产品符合RoHS标准，可以为产品定制。产品售出后保修3年。
欢迎任何OEM/ODM要求。我们期待与您合作！
特征
20W DIL封装。
8:1宽输入电压范围。
效率高达92%。
调节输出类型。
无最低负载要求。
过功率和短路保护。
过热保护。
工作温度：-40°C至+83°C（无降额）。
UL94V-0包装材料。
UL/cUL/IEC/EN 62368-1认证，CB报告，CE标志。
已通过EMI EN55032:2015的EMC标准。
已通过EMS EN55035:2017的EMC标准。
通过了加拿大ICES-003第7期（2020年）的EMC标准。
通过了47CFR FCC第15部分B子部分的EMC标准。
应用
工业设备
传感设备
仪器。
无线网络。
电信/数据通信。
测量。
航空。
除非另有说明，以下规格参数都是在TA=25°C、名义输入电压和额定输出电流除非另有说明的情况下测出的结果。
型 号 | 输入电压范围 | 输入电流 | 输出电压 | 输出电流 | 效率 | Maximum | |
无负载 | 满载 | ||||||
Vdc | (mA TYP) | (mA TYP) | Vdc | mA(TYP) | %(TYP) | μF | |
YNC20-36S05 | 9-75 | 8 | 617 | 5 | 4000 | 90 | 6800 |
YNC20-36S12 | 9-75 | 8 | 611 | 12 | 1667 | 91 | 1200 |
YNC20-36S15 | 9-75 | 8 | 611 | 15 | 1334 | 91 | 750 |
YNC20-36S24 | 9-75 | 8 | 604 | 24 | 833 | 92 | 300 |
YNC20-36S48 | 9-75 | 8 | 611 | 48 | 417 | 91 | 100 |
YNC20-36D12 | 9-75 | 8 | 610 | ± 12 | ± 833 | 91 | ± 600 |
YNC20-36D15 | 9-75 | 8 | 611 | ± 15 | ± 667 | 91 | ± 390 |
Parameters | Conditions | Min | Typ | Max | Units | |
Input Voltage | 9 | 36 | 75 | Vdc | ||
Input Surge Voltage | -0.7 | 100 | Vdc | |||
Start-up Voltage | 9 | Vdc | ||||
Under Voltage Shutdown | 7.5 | Vdc | ||||
Start-up Time | Constant Resistive Load, | Power-up | 30 | ms | ||
Remote ON/OFF | 30 | |||||
Input Filter | All Models | Internal Pi type | ||||
Remote ON/OFF | Positive Logic | DC/DC ON | Open or 3.5 Vdc – 12 Vdc | |||
DC/DC OFF | Short or 0 Vdc – 1.2 Vdc | |||||
Input Current of Ctrl PIN | -0.5 | +0.5 | mA | |||
Remote Off Input Current | 3 | |||||
Parameters | Conditions | Min | Typ | Max | Units |
Voltage Tolerance | 100% Load | -2 | +2 | % | |
Line Regulation | Vin(min) to Vin(max) @100% Load | -0.2 | +0.2 | % | |
Load Regulation | 0% Load to 100% Load | -0.5 | +0.5 | % | |
Ripple & Noise | 5Vout | 100 | mVp-p | ||
12Vout | 120 | ||||
15Vout | 150 | ||||
24Vout | 150 | ||||
48Vout | 200 | ||||
Transient Response Setting Time | 25% Load Step Change | 350 | 500 | us | |
Transient Response Deviation | 25% load step change | -5 | ±3 | +5 | % |
Temperature Coefficient | -0.02 | +0.02 | %/°C | ||
Voltage Adjustability | % of Vout | -10 | +10 | % | |
Output Power Protection | % of Io, Hiccup mode, | 115 | 150 | 190 | % |
Short Circuit Protection | Continuous [Hiccup Mode], Auto-Recovery | ||||
Over Voltage Protection | 5Vout | 6.2 | Vdc | ||
12Vout, ±12Vout | 15 | ||||
15Vout, ±15Vout | 18 | ||||
24Vout | 30 | ||||
48Vout | 60 | ||||
通用规格
Parameters | Conditions | Min | Typ | Max | Units | |
Isolation Voltage | Input to Output (60sec) | 2250 | Vdc | |||
Input (Output) to Case (60sec) | 1000 | Vdc | ||||
Isolation Resistance | 500Vdc | 1000 | MΩ | |||
Isolation Capacitance | 100kHz, 1V | 2200 | pF | |||
Switching Frequency | Full Load, Nominal Input | 200 | 235 | 270 | KHz | |
Operating Temperature | Nominal Vin, | YNC20-36S05, | -40 | 77.2 | °C | |
YNC20-36S12, | 80.2 | |||||
YNC20-36S24 | 83.3 | |||||
Thermal Impedance | 20LFM | 12.5 | °C/W | |||
100LFM | 9.5 | |||||
200LFM | 7.8 | |||||
400LFM | 5.1 | |||||
Maximum Case Temperature | 105 | °C | ||||
Over Temperature Protection | Case temperature | 120 | °C | |||
Storage Temperature | -55 | 125 | °C | |||
Humidity | Non Condensing | 5 | 95 | % | ||
Cooling | Natural Convection | |||||
Case Material | Copper | |||||
Potting Material | Silicone (UL94-V0) | |||||
MTBF | MIL-HDBK-217F@25℃ (calculated) | 976,017 | Hours | |||
Weight | 35 | g | ||||
Dimensions | 50.8 x 25.4 x 11.6 | mm | ||||
标记和尺寸(MARKINGS AND DIMENSIONS)
