S1D13504F00A200: 爱普生(EPSON)彩色图形 LCD/CRT 控制器

S1D13504概述

   S1D13504 是一款低成本、低功耗、彩色/单色 LCD/CRT 控制器，可连接各种 CPU 和 LCD。 S1D13504 架构旨在满足嵌入式市场的需求，例如办公自动化设备、移动通信设备和手持 PC，其中 Windows® CE 可以作为主要操作系统。

   S1D13504 支持数据宽度高达 16 位的 LCD 接口。使用帧速率调制 (FRM)，它可以在单色 LCD 面板上显示 16 种灰度，在无源彩色 LCD 上显示多达 4096 色，在有源矩阵 TFT LCD 面板上显示 64K 色。 CRT支持是通过使用允许同时显示 CRT 和 LCD 面板的外部 RAMDAC 接口来处理的。一个 16 位内存接口支持高达 2M 字节的 FPMDRAM 或 EDO-DRAM。支持 2.7V 至 5.5V 的灵活工作电压。

S1D13504特征

内存接口

• 16 位EDO-DRAM 或FPM-DRAM 接口。

• 内存大小选项：

   512K 字节，使用一台 256K×16 设备。

   2M 字节，使用一个 1M×16 设备。

• 可作为单个线性地址空间寻址。

CPU接口

• 支持以下接口：

   日立 SH-3。

   摩托罗拉 M68K。

   ISA 总线。

   带有可编程READY的MPU总线接口。

   i386/486 总线。

   飞利浦 MIPS PR31500/31700。

   NEC MIPS VR4102。

• CPU 写缓冲区。

显示支持

• 4/8 位单色无源 LCD 接口。

• 4/8/16 位彩色无源 LCD 接口。

• 单面板、单驱动显示器。

• 双面板、双驱动器显示器。

• 直接支持9/12 位TFT； 18 位 TFT 支持高达 64K 色深（16 位数据）。

• 外部RAMDAC 支持将LCD 数据总线的高字节用于RAMDAC 像素数据总线。

• 无论分辨率如何，CRT 和 4/8 位无源或 9 位 TFT 面板同时显示。

• 最大分辨率为 800x600 像素，颜色深度为 16 bpp。

显示模式

• LCD 支持 1/2/4/8/16 位/像素 (bpp)。

• CRT 上每像素 1/2/4/8 位 (bpp)。

• 在单色无源 LCD 面板上使用 FRM 可提供多达 16 种灰度。

• 无源 LCD 面板上高达 4096 色。

• 16 bpp 模式下的有源矩阵 TFT LCD 上高达 64K 色。

• 分屏显示：允许同时显示两个不同的图像。

• 虚拟显示支持：通过使用平移显示大于面板尺寸的图像。

• 双缓冲/多页：提供流畅的动画和即时屏幕更新。

• 通过将全部显示缓冲区带宽分配给 CPU 来加速屏幕更新。

时钟源

• 像素和内存时钟的单一时钟输入。

• 内存时钟可以是输入时钟或（输入时钟/2），提供了使用CPU 总线时钟作为输入的灵活性。

• 像素时钟可以是内存时钟或（内存时钟/2）、（内存时钟/3）或（内存时钟/4）。

掉电模式

• 两种断电模式：一种软件/一种硬件。

• LCD 电源排序。

通用 IO 引脚

• 最多有12 个通用IO 引脚可用。

工作电压

• 2.7V至 5.5V。

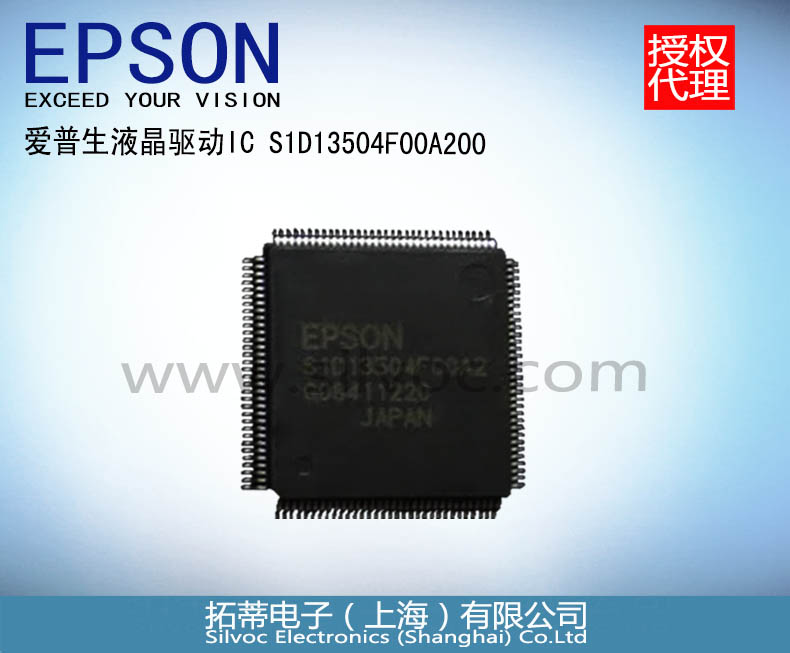

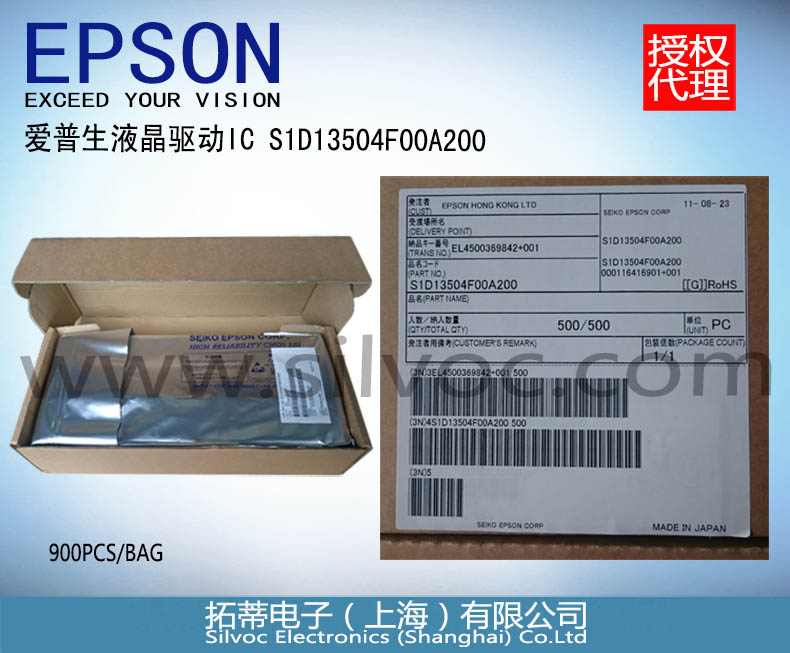

S1D13504封装

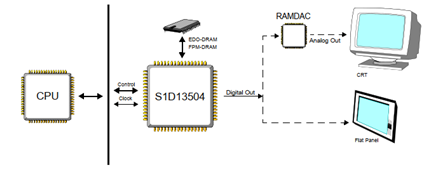

S1D13504系统框图

如需以下产品详细开发资料，请联系代理商—拓蒂电子。

• S1D13504 Technical Manual
• S5U13504 Evaluation Boards
• Windows® CE Display Driver
• CPU Independent Software Utilities
