3.57 MHz 到 156.25 MHz间54个常用频点
出色的全温频率稳定性： 低至±20 ppm
工作温度范围： -40°C to +85°C （-55°C or +125°C）
宽电源工作范围：1.62V to 3.63V；LVCMOS/HCMOS 兼容输出
多种封装可选：2.0 x 1.6, 2.5 x 2.0, 3.2 x 2.5 mm x mm

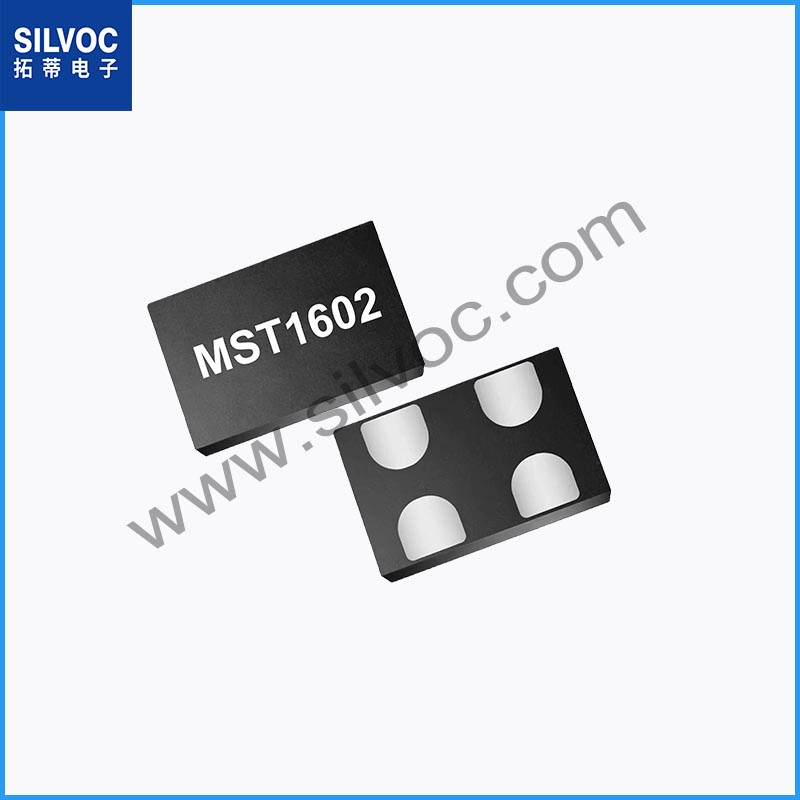

MST1602 ：全硅MEMS晶振，频率范围3.57 MHz 到 156.25 MHz间54个常用频点
【量产】
特性：
3.57 MHz 到 156.25 MHz间54个常用频点
出色的全温频率稳定性： 低至±20 ppm
工作温度范围： -40°C to +85°C （-55°C or +125°C 联系拓蒂电子：13501997132（微信同号））
宽电源工作范围：1.62V to 3.63V
卓越的抗冲击：>60,000g
卓越的抗振动：>70g
G灵敏度：<0.1ppb/g
快速启动：<5ms
LVCMOS/HCMOS 兼容输出
无铅，符合 RoHS 和 REACH 标准
多种封装可选：2.0 x 1.6, 2.5 x 2.0, 3.2 x 2.5 mm x mm
规格
型号 | MST1602 |
输出频率 | 54种常见频率（参见下表） |
频率稳定度（ppm） | ±20，±25，±50 |
供电电压 | 1.62V to 3.63V |
工作温度范围 (°C） | -20 to +70, -40 to +85, -40 to +105, -40 to +125, -55 to +125 |
电流功耗 | 4mA 典型值@ 1.8V 无负载 |
输出类型 | LVCMOS/HCMOS |
占空比 | 45% ~ 55% |
抗冲击性 | >60,000g |
抗振动 | >70g |
G灵敏度 | <0.1ppb/g |
优异的抖动性能 | 12kHz~20MHz RMS Phase Jitter:1.3ps |
MSL | 1 |
封装尺寸（mm^2） | SMD: 2.0 x 1.6, 2.5 x 2.0, 3.2 x 2.5 |
54种常见频率如下：单位：MHz
3.570000 | 4.000000 | 4.096000 | 7.372800 | 8.000000 | 8.192000 | 10.000000 | 12.000000 | 12.288000 |
14.000000 | 14.745600 | 16.000000 | 18.432000 | 19.200000 | 20.000000 | 22.579000 | 24.000000 | 24.576000 |
25.000000 | 25.000625 | 26.000000 | 27.000000 | 28.636300 | 30.000000 | 31.250000 | 32.000000 | 33.300000 |
33.330000 | 33.333000 | 33.333300 | 37.500000 | 38.400000 | 40.000000 | 48.000000 | 49.152000 | 50.000000 |
54.000000 | 60.000000 | 62.500000 | 65.000000 | 66.000000 | 66.600000 | 66.660000 | 66.666000 | 66.666600 |
72.000000 | 74.176000 | 74.250000 | 75.000000 | 77.760000 | 100.000000 | 125.000000 | 150.000000 | 156.250000 |
