S-8337/8338系列：ABLIC升压 1.2 MHz 高频 PWM控制DC/DC控制器

S-8337/8338系列是一种由基准电压电路、振荡电路、误差放大电路、PWM控制电路、低电压误工作防止电路

(UVLO)、时钟闩锁式短路保护电路等构成的CMOS升压DC/DC控制器。最低工作电压为1.8 V，最适合应用于LCD

用电源及低电压工作的移动设备。由于在ROSC端子部连接了电阻，所以可设定内部的振荡频率最大到1.133MHz。

S-8337系列通过在RDuty端子部连接了电阻，故可控制PWM控制电路的最大占空系数。S-8338系列的最大占空

系数则是固定的(88%)。通过连接在CC端子部的电阻和电容器的值进行相位补偿，成为可以调整增益值的构成。

因此，对每个应用电路均可适当设置工作稳定度和过渡响应。

基准电压为1.0 V±1.5%的高精度，通过外接的输出电压设定电阻可以得到任意的输出电压。另外，通过连接在CSP

端子的电容器可设定短路保护电路的延迟时间。由于短路最大占空系数的状态若持续，外接在CSP端子部的电容

器则被充电，经由一定时间后停止振荡工作。这种状态可由电源的再通电，或者设置为休眠状态(S-8338系列)而

被解除。由于所设定的输出电容的不同可选择使用陶瓷电容器，或是钽电容器。

本产品可进行各种设定以及选择，并且与采用小型封装的特点相结合，因此成为非常方便的控制器IC。

特点

• 低电压工作： 1.8 V ∼ 6.0 V

• 振荡频率： 利用外接电阻可在286 kHz ~ 1.133 MHz之间设定

• 最大占空系数： 利用外接电阻可在47 ~ 88.5%之间设定(S-8337系列)

固定为88% 典型值(S-8338系列)

• 基准电压： 1.0 V ± 1.5%

• UVLO(低电压误工作防止)功能： 检测电压在1.5 V ∼ 2.3 V之间，可以0.1 V为进阶单位选择

滞后幅度在0.1 V ∼ 0.3 V之间，可以0.1 V为进阶单位选择

• 时钟闩锁式短路保护电路： 可用外接电容器设定延迟时间

• 软启动功能： 软启动时间可在10 ms, 15 ms, 20 ms的3阶段中进行选择

• 通过外接设定相位补偿： 针对GND可通过电阻与电容器的串联连接来进行调整

• 开/关控制功能： S-8338系列，休眠时消耗电流 1.0 μA 最大值

• 无铅、Sn 100%、无卤素*1

*1. 详情请参阅“ 产品型号的构成”。

用途

• LCD, CCD等的电源

• 移动设备用电源

封装

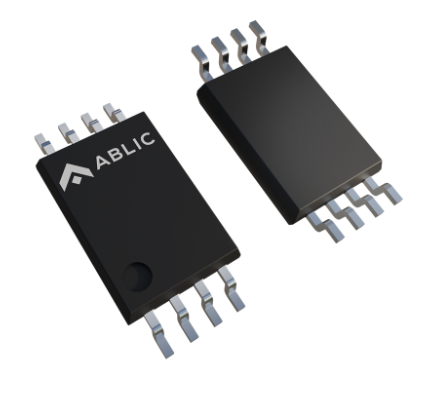

• TSSOP-8
