S-8333系列：ABLIC升压 LCD 偏压用1通道PWM控制DC/DC控制器

S-8333系列是一种由基准电压电路、振荡电路、误差放大电路、PWM控制电路、低电压误工作防止电路(UVLO)、时钟闩锁式短路保护电路等构成的CMOS升压DC/DC控制器。最低工作电压为1.8 V，最适合于LCD用电源及低电压工作的移动设备。

由于在ROSC端子部连接了电阻，所以可设定内部的振荡频率最大到1.08 MHz为止。

通过在RDuty端子部连接了电阻，故可控制PWM控制电路的最大占空系数。在电源投入时的软启动功能由基准电压调整方式、最大占空系数调整方式的2种组合而成，即使由于IC外部的原因而导致FB端子电压保持在不足基准电压的状态下，也可以调整最大占空系数来启动提升输出电压。通过连接在CC端子部的电阻和电容器的值进行相位补偿，成为可以调整增益值的构成。

因此，使每个应用电路均可针对工作稳定度和过渡响应特性进行合适的设置。

基准电压为1.0 V±1.5%的高精度，通过外接的输出电压设定电阻可以得到任意的输出电压。另外，通过连接在CSP端子的电容器可设定短路保护电路的延迟时间。因短路最大占空系数的状态若持续，电容器则被充电，经由一定时间后停止振荡工作。

在电源的电压降低到UVLO检测电压以下后，通过将其提升到UVLO解除电压以上即可解除短路保护功能。因所设定的输出容量的不同而选择使用陶瓷电容器，或是钽电容器。

该产品可进行各种设定以及选择，加上与采用小型封装的特点相结合，可以成为使用方便的控制器IC。

特点

低电压工作： 1.8 V ~ 6.0 V

振荡频率： 利用外接电阻可在280 kHz ~ 1.08 MHz之间设定

最大占空系数： 利用外接电阻最大可设定到88.5%

47 ~ 88.5%（振荡频率 500 kHz以上）

47 ~ 80%（振荡频率 不足500 kHz）

基准电压： 1.0 V ± 1.5%

工作温度范围： -40 ~ +85°C

UVLO(低电压误工作防止)功能： 检测电压在1.5 V ~ 2.3 V之间，可以0.1 V为进阶单位来选择滞后幅度在0.1 V ~ 0.3 V之间，可以0.1 V为进阶单位来选择

时钟闩锁式短路保护电路： 可用外接电容器设定延迟时间

软启动功能： 软启动时间可在10 ms, 15 ms, 20 ms的3阶段中进行选择

调整方式可采用基准电压调整和最大占空系数调整的2种方式

通过外接设定相位补偿： 可利用连接在CC与GND端子之间的电阻和电容器来进行调整

无铅、Sn 100%、无卤素*1

*1. 详情请参阅“ 产品型号的构成”。

用途

LCD, CCD等的电源

移动设备用电源

封装

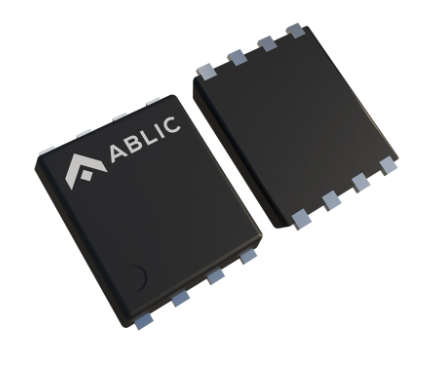

SNT-8A

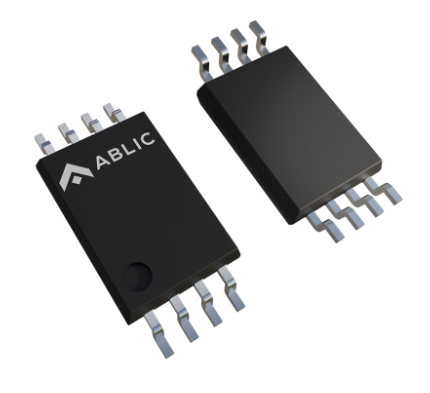

8-Pin TSSOP
