S-19701系列:ABLIC汽车,125°C操作,36 V输入,600 mA电压调节器,带电流监测器和可调电流限制
S-19701系列采用CMOS技术开发,是一款具有电流监测功能的正电压调节器,适用于125°C的汽车运行。
它提供最小600mA的输出电流,4.7µF或更大的陶瓷电容器可以用作输出电容器。
由于内置的反向电流保护功能,从VOUT引脚流到VIN引脚的反向电流可以控制为典型的小值15µA。
电流监测器监测流向电压调节器的电流,并根据外部电阻输出电压,并限制电流值超过设定值。
S-19701系列有两种产品,一种是外部设置产品,其输出电压由外部分压电阻器决定,另一种是内部设置产品,包括INT引脚,输出电压固定。通过将VADJ引脚连接到GND,外部设置的产品可以用作带有电流监测器的高压侧开关。
FIT费率计算
ABLIC股份有限公司提供根据客户实际使用条件计算的FIT费率,以支持客户功能安全设计。
有关我们FIT费率计算的更多信息,请联系我们的销售代表。
注意:本产品可用于车载设备和车载设备。在将产品用于这些目的之前,必须联系代理商。
特征
输出电压(外部设置):3.3 V至20.0 V,可通过外部电阻器设置
输出电压(内部设置):3.3 V至15.0 V,可按0.1 V步长选择
输入电压:4.5V to 36.0V
输出电压精度:±2.3%(1.0 mA≤30 mA,Tj=-40°C~+150°C)
跌落电压:典型值为240 mV。(3.3输出产品,输出=300mA)
电流消耗:
操作期间:典型值为80µA。,最大170µA(Tj=-40°C至+150°C)
断电时:典型值1.0µA。,最大5.0µA(Tj=-40°C至+90°C)
输出电流:可输出600mA(Vin≥Vout+2.0V)*1
输出电容器: 可以使用4.7µF或更高的陶瓷电容器。
内置热关断电路:检测温度典型值为170°C。
内置过电压检测电路:检测较高电压的输出短路。
内置ON/OFF电路:确保电池寿命长。
可选择恒流源下拉。
电流监测功能:可以通过监测CSO引脚电压来监测负载电流。
电流限制功能:可以通过外部电阻器调整电流限制值。
反向电流保护功能:最大电流为45µA。
工作温度范围:Ta=-40°C至+125°C
无铅(Sn 100%),无卤素
承受45V负载卸载:
AEC-Q100合格*2
*1.请确保在输出电流较大时,IC的损耗不会超过功耗。
*2.详情请联系我们的销售代表。
应用
汽车摄像头电源
远程LNA幻像电源
用于小电流应用的高压侧电源开关
封装

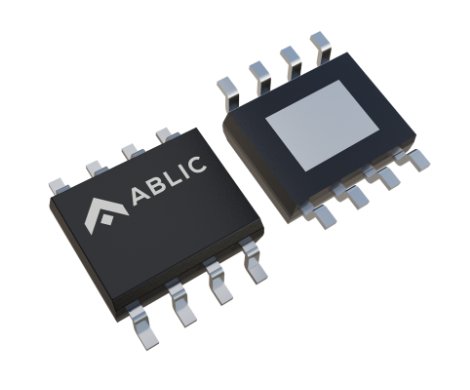

• HSOP-8A
