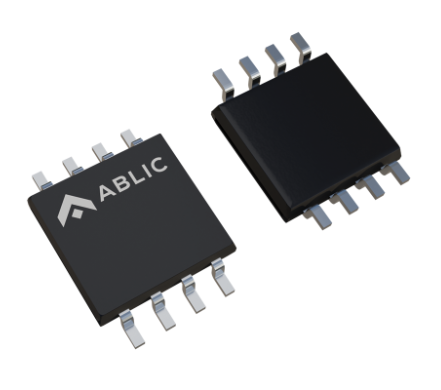

S-19683B系列: ABLIC车载用、工作温度125°C、带电流监视功能、36 V输入、600mA的高侧开关

S-19683B系列是采用CMOS工艺技术开发的备有电流监视功能的高侧开关。


规格参数

S-19683B系列: ABLIC车载用、工作温度125°C、带电流监视功能、36 V输入、600mA的高侧开关



本IC是采用CMOS工艺技术开发的备有电流监视功能的高侧开关。

P沟道输出晶体管为开时,可向连接在VOUT端子上的负载供应电压。电流监视器通过检测流经高侧端开关的电流,输出应对负载电流的电压。并限制流入高侧开关的电流,使其不超过设定值。

另外,本IC为了控制P沟道输出晶体管的开、关,内置了ON / OFF控制电路;为了限制发热,内置了热敏关闭电路。

本公司可提供根据用户的使用条件而计算的FIT值,以支援用户设计应对功能安全标准的产品。

有关FIT值计算的实施详情,请向代理商咨询。



注意 本产品可使用于车辆器械、车载器械。考虑使用于车辆器械、车载器械时,请务必与代理商联系。


特点

• 输入电压 : 4.5 V ~ 36.0 V

• 消耗电流 : 工作时 : 55 μA (典型值), 95 μA (最大值) (Tj = −40°C ~ +150°C)

休眠时 : 0.6 μA (典型值), 2.0 μA (最大值) (Tj = −40°C ~ +125°C)

• 通态电阻 : RON = 0.6 Ω (典型值), 1.0 Ω (最大值) (Tj = −40°C ~ +125°C)

• 限制电流 : 可在300 mA ~ 600 mA的范围内,以10 mA为进阶单位来选择

• 限制电流精度 : ±10%

• 电流监视功能 : 可通过监视CSO端子电压来监视负载电流

• 内置热敏关闭电路 : 闩锁类型*1、检测温度170°C (典型值)

• 内置过电压检测电路 : 检测高电压侧的输出短路

• 内置ON / OFF控制电路 : 能够延长电池的使用寿命

• 欠压锁定功能 (UVLO) : 2.6 V (典型值) (检测电压)

• 工作温度范围 : Ta = −40°C ~ +125°C

• 无铅 (Sn 100%)、无卤素

• 可耐受45 V抛负载

• 符合AEC-Q100标准*2

*1. 需要滞后类型的产品时,请向代理商咨询。

*2. 详情请与代理商联系。


用途

• 汽车环绕摄像头ECU

• 摄像头模块连接诊断


封装

• HSNT-8(2030)



Part List



Part number

ON/OFF Logic

Thermal Shutdown Circuit

Limit Current

Operating temperature [℃]

Package

MOQ (pcs/reel)

S-19683B40A-A8T1U4

Active "H"

Latch type

400mA ± 10%

-40-125

HSNT-8(2030)

5000

S-19683B50A-A8T1U4

Active "H"

Latch type

500mA ± 10%

-40-125

HSNT-8(2030)

5000

S-19683B60A-A8T1U4

Active "H"

Latch type

600mA ± 10%

-40-125

HSNT-8(2030)

5000
