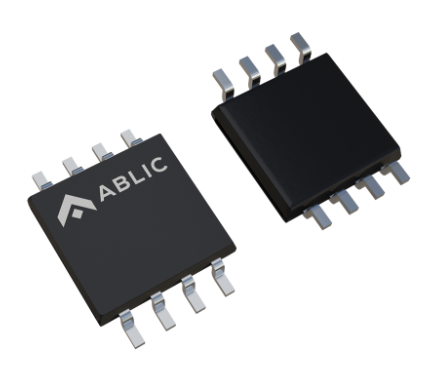

S-19682B系列：ABLIC车载用、工作温度125°C、带电流监视功能、36 V输入、300 mA的高侧开关

本IC是采用CMOS工艺技术开发的备有电流监视功能的高侧开关。

P沟道输出晶体管为开时，可向连接在VOUT端子上的负载供应电压。电流监视器通过检测流经高侧端开关的电流，输出应对负载电流的电压。并限制流入高侧开关的电流，使其不超过设定值。

另外，本IC为了控制P沟道输出晶体管的开、关，内置了ON / OFF控制电路；为了限制发热，内置了热敏关闭电路。

本公司可提供根据用户的使用条件而计算的FIT值，以支援用户设计应对功能安全标准的产品。

有关FIT值计算的实施详情，请向代理商咨询。

注意 本产品可使用于车辆器械、车载器械。考虑使用于车辆器械、车载器械时，请务必与代理商联系。

特点

• 输入电压 : 4.5 V ~ 36.0 V

• 消耗电流 : 工作时 : 55 μA (典型值), 95 μA (***值) (Tj = −40°C ~ +150°C)

休眠时 : 0.6 μA (典型值), 2.0 μA (***值) (Tj = −40°C ~ +125°C)

• 通态电阻 : RON = 0.6 Ω (典型值), 1.0 Ω (***值) (Tj = −40°C ~ +125°C)

• 限制电流 : 可在100 mA ~ 300 mA的范围内，以10 mA为进阶单位来选择

• 限制电流精度 : ±10% (ILIM(S) = 200 mA ~ 300 mA)

• 电流监视功能 : 可通过监视CSO端子电压来监视负载电流

• 内置热敏关闭电路 : 闩锁类型*1、检测温度170°C (典型值)

• 内置过电压检测电路 : 检测高电压侧的输出短路

• 内置ON / OFF控制电路 : 能够延长电池的使用寿命

• 欠压锁定功能 (UVLO) : 2.6 V (典型值) (检测电压)

• 工作温度范围 : Ta = −40°C ~ +125°C

• 无铅 (Sn 100%)、无卤素

• 可耐受45 V抛负载

• 符合AEC-Q100标准*2

*1. 需要滞后类型的产品时，请向代理商咨询。

*2. 详情请与代理商联系。

用途

• GPS天线等的远程LNA幻象电源

• ADAS定位器

• e-call

• 汽车导航器系列

• 汽车音响系列

封装

• HSNT-8(2030)
