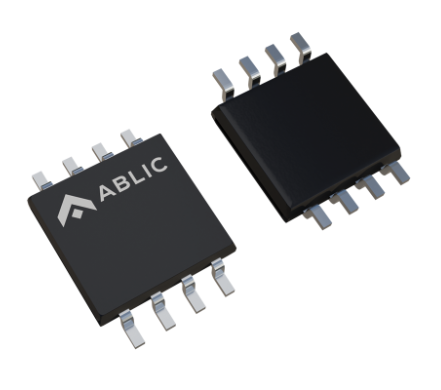

S-19680系列: ABLIC车载用、工作温度105°C、带电流监视功能的高侧开关

S-19680系列是采用CMOS工艺技术开发的备有电流监视功能的高侧开关。


规格参数

S-19680系列: ABLIC车载用、工作温度105°C、带电流监视功能的高侧开关



S-19680系列是采用CMOS工艺技术开发的备有电流监视功能的高侧开关。

P沟道输出晶体管为开时,可向连接在OUT端子上的负载供应电压。通过2个外接电阻监视从VIN端子流入OUT端子的电流,可限制电流不超过设定值。根据所监视到的电流值,可检测出连接于OUT端子上的负载的短路状态和开路状态,输出报警信号。

另外,S-19680系列为了控制P沟道输出晶体管的开、关,内置了ON / OFF控制电路;为了限制发热,内置了热敏关闭电路。

热敏关闭电路可选择滞后类型或闩锁类型。

本公司可提供根据用户的使用条件而计算的FIT值,以支援用户设计应对功能安全标准的产品。

有关FIT值计算的实施详情,请向代理商咨询。



注意 本产品可使用于车辆器械、车载器械。考虑使用于车辆器械、车载器械时,请务必与代理商联系。


特点

• 电源电压 : VDD = 2.7 V ~ 10.0 V

• 工作时消耗电流 : ISS1 = 12 μA (典型值), ISS1 = 24 μA (最大值) (Tj = −40°C ~ +105°C)

• 通态电阻 : RON = 1.1 Ω (典型值), RON = 3.7 Ω (最大值) (Tj = −40°C ~ +105°C)

• 限制电流 : 可在40 mA ~ 100 mA的范围内,以10 mA为进阶单位来选择

• 负载短路检测电流 : 可在ILIM × 0.3 ~ ILIM × 1.0的范围内 (ISHORT≥30 mA),以0.1为进阶单位来选择

• 负载开路检测电流 : 可在2.5 mA ~ 30 mA的范围内,以2.5 mA为进阶单位来选择

• 内置热敏关闭电路 : 检测温度165°C (典型值)

可选择滞后类型或闩锁类型

• 内置ON / OFF控制电路 : 能够延长电池的使用寿命

• 工作温度范围 : Ta = −40°C ~ +105°C

• 无铅 (Sn 100%)、无卤素

• 符合AEC-Q100标准*1

*1. 详情请与代理商联系。


用途

• GPS天线等的远程LNA幻象电源

• ADAS定位器

• e-call

• 汽车导航器系列

• 汽车音响系列


封装

• TMSOP-8



Part List




Part number

ON/OFF Logic

Thermal Shutdown Circuit

Limit Current

Load Short-circuit Detection Current   (ISHORT)

Load Open Detection Current (IOPEN)

Operating temperature [℃]

Package

MOQ (pcs/reel)

S-19680AAAH-K8T2U

Active "H"

Hysteresis type

40 mA

40 mA

2.5 mA

-40-105

TMSOP-8

4000

S-19680AABH-K8T2U

Active "H"

Hysteresis type

100 mA

50 mA

10 mA

-40-105

TMSOP-8

4000

S-19680AACH-K8T2U

Active "H"

Hysteresis type

70mA

70mA

5.0mA

-40-105

TMSOP-8

4000

S-19680BAAH-K8T2U

Active "H"

Latch type

50 mA

40 mA

5.0 mA

-40-105

TMSOP-8

4000

S-19680BABH-K8T2U

Active "H"

Latch type

50 mA

35 mA

7.5 mA

-40-105

TMSOP-8

4000

S-19680BACH-K8T2U

Active "H"

Latch type

100 mA

50 mA

10 mA

-40-105

TMSOP-8

4000

S-19680BADH-K8T2U

Active "H"

Latch type

100 mA

50 mA

5.0 mA

-40-105

TMSOP-8

4000

S-19680BAEH-K8T2U

Active "H"

Latch type

60 mA

54 mA

15 mA

-40-105

TMSOP-8

4000

S-19680BAFH-K8T2U

Active "H"

Latch type

70 mA

70 mA

5.0 mA

-40-105

TMSOP-8

4000

S-19680BAGH-K8T2U

Active "H"

Latch type

100mA

100mA

5.0mA

-40-105

TMSOP-8

4000

S-19680BAHH-K8T2U

Active "H"

Latch type

40 mA

32 mA

2.5 mA

-40-105

TMSOP-8

4000

S-19680BAIH-K8T2U

Active "H"

Latch type

50 mA

40 mA

2.5 mA

-40-105

TMSOP-8

4000
