S-19721系列:ABLIC车载用、工作温度125°C、备有防止反向电流、异常通知功能 36 V输入、250 mA的电压跟踪器

S-19721系列是采用高耐压CMOS工艺技术开发的高耐压、低消耗电流、备有防止反向电流以及异常通知功能的电压跟踪器。

规格参数

S-19721系列:ABLIC车载用、工作温度125°C、备有防止反向电流、异常通知功能 36 V输入、250 mA的电压跟踪器



本IC是采用高耐压CMOS工艺技术开发的高耐压、低消耗电流、备有防止反向电流以及异常通知功能的电压跟踪器。

最大工作电压可高达36 V,并可在低消耗电流40 μA (典型值) 下工作,以削减暗电流。

因内部的相位补偿可稳定工作,因此作为输出电容器可使用ESR低的陶瓷电容器。

为了限制负载电流不超过输出晶体管的电流容量,内置了过载电流保护电路;为了防止因发热引起对产品的破坏,内置了热

敏关闭电路。此外,输出端子内置有保护IC受过电压加载的防止反向电流功能,可将从VOUT端子流入VIN端子的反向电流控制在−5 μA (最小值)。因此,IC不需要连接保护二极管。

并且,还搭载了可以通知针对异常的保护功能已经运行的异常通知功能,有助于安全设计。

使用了本公司的电源IC时,根据用户的使用条件,本公司可提供 "热模拟分析服务",以支援用户的热设计工作。用户通过灵

活应用此热模拟分析服务,可减少在开发阶段的热设计风险。

本公司还可提供根据用户的使用条件而计算的FIT值,以支援用户设计应对功能安全标准的产品。

详情请与代理商联系。

注意 本产品可使用于车辆器械、车载器械。考虑使用于车辆器械、车载器械时,请务必与代理商联系。


特点

• 输入电压 : 4.0 V ~ 36.0 V

• 输出电压 : 可调整至2.0 V (最小值)

• 失调电压: ±4.5 mV (0.1 mA≤IOUT≤250 mA)

• 输入输出电压差 : 330 mV (典型值) (VADJ = 4.0 V, IOUT = 125 mA)

• 消耗电流 : 工作时 : 40 μA (典型值)

            休眠时 : 3.7 μA (典型值)

• 输出电流 : 可输出250 mA (VIN = VADJ + 2.0 V)*1

• 输入电容器 : 可以使用陶瓷电容器 (大于或等于4.7 μF)

• 输出电容器 : 可以使用陶瓷电容器 (4.7 μF ~ 1000 μF)

• 内置过载电流保护电路 : 限制输出晶体管的过载电流

• 内置热敏关闭电路 : 检测温度175°C (典型值)

• 内置过电压检测电路 : A/B型 : 检测高电压侧的输出短路

• 防止反向电流功能 : IREV = −5 μA (最小值) (VIN = 0 V, VADJ = 5.0 V, VOUT = 16.0 V)

• 异常通知功能 : INT端子可以通知IC的工作异常

 A型 : 过电压、接地短路、过热

 B型 : 过电压、过热

 C型 : 接地短路、过热

• 工作温度范围 : Ta = −40°C ~ +125°C

• 无铅 (Sn 100%)、无卤素

• 可耐受45 V抛负载

• 符合AEC-Q100标准*2

*1. 请注意在输出大电流时不要超过IC的容许功耗。

*2. 详情请与代理商联系。


用途

• 车载用车外传感器的电源

• 车载用 (引擎、变速器、汽车悬架、ABS、EV / HEV / PHEV关联器械等)


封装

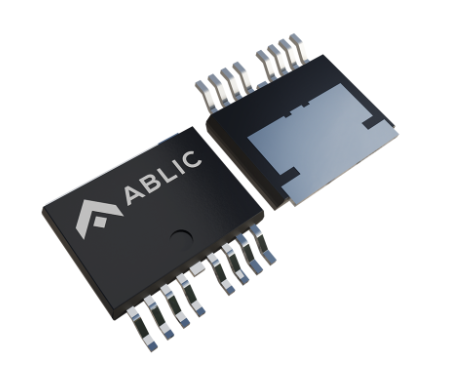

• TO-252-9S

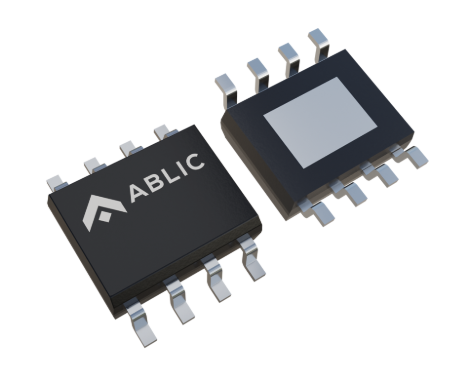

• HSOP-8A

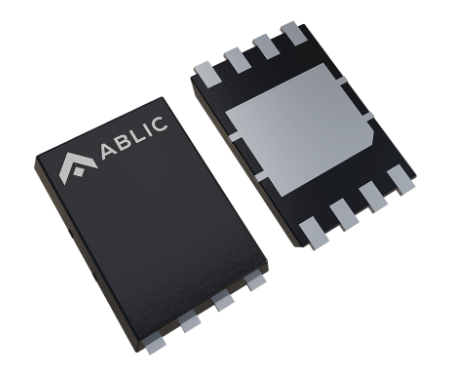

• HSNT-8(2030)



Part List



Part number

INTX output

Operating temperature  [℃]

Package

MOQ (pcs/reel)

S-19721A00A-A8T1U7

Overvoltage, Overcurrent, Overheat

-40-125

HSNT-8(2030)

5000

S-19721A00A-E8T1U7

Overvoltage, Overcurrent, Overheat

-40-125

HSOP-8A

4000

S-19721A00A-V9T1U7

Overvoltage, Overcurrent, Overheat

-40-125

TO-252-9S

4000

S-19721B00A-A8T1U7

Overvoltage, Overheat

-40-125

HSNT-8(2030)

5000

S-19721B00A-E8T1U7

Overvoltage, Overheat

-40-125

HSOP-8A

4000

S-19721B00A-V9T1U7

Overvoltage, Overheat

-40-125

TO-252-9S

4000

S-19721C00A-A8T1U7

Overcurrent, Overheat

-40-125

HSNT-8(2030)

5000

S-19721C00A-E8T1U7

Overcurrent, Overheat

-40-125

HSOP-8A

4000

S-19721C00A-V9T1U7

Overcurrent, Overheat

-40-125

TO-252-9S

4000
