S-8424A系列：ABLIC备用电池切换用IC

S-8424A系列是用来切换主电源和备用电源的可由单片构成的CMOS IC。单片中内置2个电压调整器、3个电压检测器、电源调节切换开关及其控制电路等。
除主电源和备用电源的切换功能之外，还可以向微机等供给与电源电压对应的3种电压检测输出信号。
另外，本IC产品在开关控制方面采用特殊程序，使备用电源能得到有效利用，最适用于保护系统的构筑。

特点

低消耗电流:

15µA max ( Vin=6V，通常工作状态时)

2.1µA max (备用时)

电压调节器:

输出电压精度 : ±2%

输出电压 : 2.3~5.4V (以0.1V为进阶单位来独立选择)

内置3种 (CS, /PREEND, /RESET)电压检测器

检测电压精度 : ±2%

检测电压 : 2.4~5.3V (以0.1V为进阶单位来选择)　(CS电压检测器)
1.7~3.4V (以0.1V为进阶单位来选择)　(/PREEND, /RESET电压检测器)

能以单片方式构成主电源和备用电源的切换电路

能有效利用备用电源

采用特殊程序

在主电源电压未达到开关单元的初始工作电压时，不会输出备用电压。

无铅产品

用途

• 摄录一体机

• 数码相机

• 存储器卡

• 其他SRAM备用装置

Package

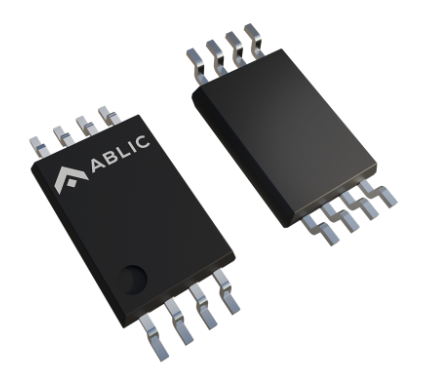

• TSSOP-8
