S-T111系列是使用CMOS技术开发的低压差，高精度输出电压，低消耗电流正电压型电压稳压器。

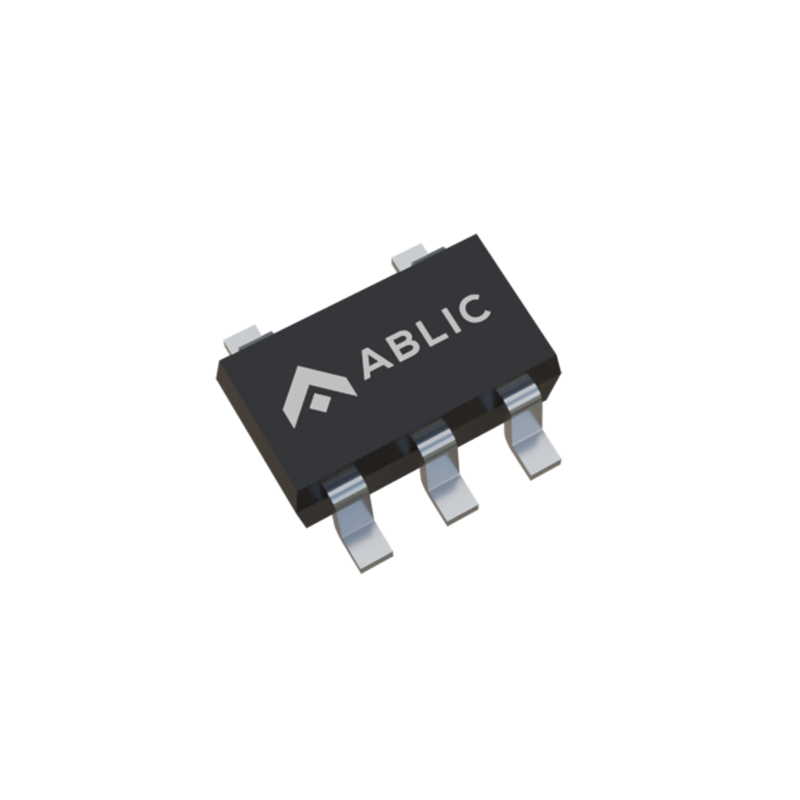

S-T111系列：ABLIC高纹波抑制率、低压差型CMOS电压稳压器
S-T111系列是使用CMOS技术开发的低压差，高精度输出电压，低消耗电流正电压型电压稳压器。
由于内置了低通态电阻晶体管，所以输入输出电压差很小，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路。此外，还内置ON/OFF控制电路，以延长电池的使用寿命。和以往的CMOS技术电压稳压器相比，所能使用的电容器种类得以增多，也能使用小型的陶瓷电容器。因采用SOT-23-5小型封装，故可高密度安装。
特点
输出电压 : 在1.5 V ~ 5.5 V的范围内，可以0.1 V为进阶单位来选择
输出电压精度 : ±1.0 %
输入输出电压差 : 190 mV (典型值) (3.0 V输出产品、IOUT=100 mA)
消耗电流 : 工作时 : 50 µA (典型值)、90 µA (max)
休眠时 : 0.1 µA (典型值)、1.0 µA (max)
输出电流 : 可输出150 mA (VIN≥VOUT(S) +1.0 V)*1
输入、输出电容器 : 能够使用大于或等于0.1 µF的陶瓷电容器
纹波抑制率: 80 dB (典型值) (f = 1.0 kHz)
内置过载电流保护电路 : 限制输出晶体管的过载电流
内置ON/OFF控制电路 : 能够延长电池的使用寿命
工作温度范围 : Ta = -40°C ~ +85°C
无铅、Sn 100%、无卤素*2
*1. 请注意在输出大电流时的封装容许功耗。
*2. 详情请参阅“产品型号的构成”。
用途
使用电池供电设备用的稳压电源
通信设备用的稳压电源
家电产品用的稳压电源
携带电话用的稳压电源
封装
SOT-23-5
Part List
Part number | Output voltage | ON/OFF logic | Operating temperature | Package | MOQ (pcs/reel) |
S-T111B15MC-OGATFU | 1.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B16MC-OGBTFU | 1.6V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B17MC-OGCTFU | 1.7V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B18MC-OGDTFU | 1.8V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B19MC-OGETFU | 1.9V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B20MC-OGFTFU | 2.0V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B21MC-OGGTFU | 2.1V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B22MC-OGHTFU | 2.2V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B23MC-OGITFU | 2.3V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B24MC-OGJTFU | 2.4V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B25MC-OGKTFU | 2.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B26MC-OGLTFU | 2.6V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B27MC-OGMTFU | 2.7V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B28MC-OGNTFU | 2.8V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B29MC-OGOTFU | 2.9V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B30MC-OGPTFU | 3.0V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B31MC-OGQTFU | 3.1V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B32MC-OGRTFU | 3.2V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B33MC-OGSTFU | 3.3V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B34MC-OGTTFU | 3.4V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B35MC-OGUTFU | 3.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B36MC-OGVTFU | 3.6V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B37MC-OGWTFU | 3.7V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B38MC-OGXTFU | 3.8V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B39MC-OGYTFU | 3.9V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B40MC-OGZTFU | 4.0V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B41MC-OHATFU | 4.1V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B42MC-OHBTFU | 4.2V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B43MC-OHCTFU | 4.3V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B44MC-OHDTFU | 4.4V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B45MC-OHETFU | 4.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B46MC-OHFTFU | 4.6V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B47MC-OHGTFU | 4.7V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B48MC-OHHTFU | 4.8V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B49MC-OHITFU | 4.9V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B50MC-OHJTFU | 5.0V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B51MC-OHKTFU | 5.1V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B52MC-OHLTFU | 5.2V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B53MC-OHMTFU | 5.3V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B54MC-OHNTFU | 5.4V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-T111B55MC-OHOTFU | 5.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
