S-87x 系列是将高精度电压检测电路和线性电压稳压器单芯片化的一种低消耗电流、带复位功能的耐高压电压稳压器。
S-87x 系列：ABLIC 带复位功能、耐高压电压稳压器
S-87x 系列是将高精度电压检测电路和线性电压稳压器单芯片化的一种低消耗电流、带复位功能的耐高压电压
稳压器。
准备了丰富的可供锂离子电池组使用的产品。
特点
高精度输出电压： ±2.4 %
2.5 V ~ 5.8 V (进阶单位为 0.1 V)
高精度检测电压： ±2.4 % (F 型产品的解除电压精度为±1.1 %)
2.1 V ~ 11.3 V (进阶单位为 0.1 V)
低输入输出电压差：0.15 V (典型值) (IOUT=30 mA、VOUT=5.0 V 时)
0.45 V (典型值) (IOUT=30 mA、VOUT=3.0 V 时)
超低消耗电流：工作时： 8 μA (***值)
休眠时： 3.5 μA (Max) (仅限 C/E/G 型产品)
工作电压范围很宽:24 V (max)
工作温度范围很宽:-40°C ~ +85°C
内置了延迟电路或电源关闭电路
内置短路保护电路
无铅、Sn 100%、无卤素*1
*1. 详情请参阅“ 产品型号的构成”。
用途
使用电池的设备、录像机、照相机、通信设备的稳压电源及复位电路
锂离子可充电电池组
封装

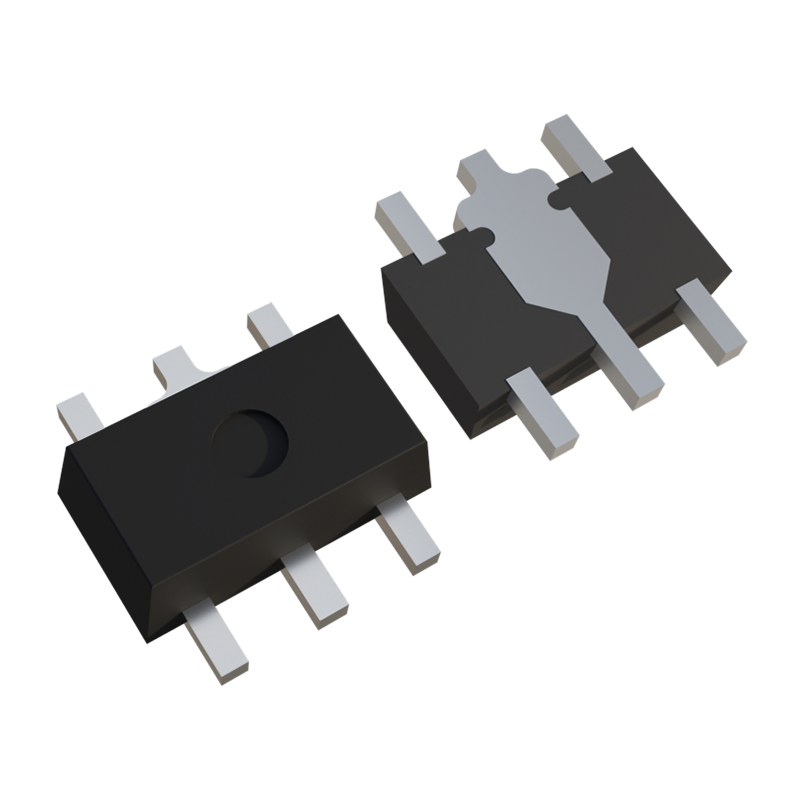

SOT-89-5
Part List
Part number | Output voltage [V] | Voltage detection pin | Delay circuit | Shutdown circuit | Opetating temperature min. [℃] | Package | MOQ (pcs/reel) |
S-872526EUP-AZAT2U | 2.5 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-872530EUP-AZCT2U | 2.5 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-872548EUP-AZBT2U | 2.5 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873021AUP-ADET2U | 3 | VIN | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-873024BUP-AEBT2U | 3 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-873025AUP-ADAT2U | 3 | VIN | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-873025BUP-AEAT2U | 3 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-873025CUP-AFAT2U | 3 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873042EUP-AMDT2U | 3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873050EUP-AMET2U | 3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873059CUP-AFGT2U | 3 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873062EUP-AMBT2U | 3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873069CUP-AFFT2U | 3 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873082EUP-AMCT2U | 3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-8730B3EUP-AMFT2U | 3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873325BUP-ALAT2U | 3.3 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-873328AUP-OABT2U | 3.3 | VIN | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-873330EUP-APBT2U | 3.3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873341CUP-AOCT2U | 3.3 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873348EUP-APDT2U | 3.3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873361CUP-AOHT2U | 3.3 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873364EUP-APGT2U | 3.3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873372EUP-APET2U | 3.3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-873377AUP-OAAT2U | 3.3 | VIN | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-873382EUP-APHT2U | 3.3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-8733A0EUP-APFT2U | 3.3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-8733B0EUP-APCT2U | 3.3 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875021BUP-ABGT2U | 5 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875029BUP-ABHT2U | 5 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875030EUP-AJBT2U | 5 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875033EUP-AJAT2U | 5 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875034BUP-ABFT2U | 5 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875037AUP-AAET2U | 5 | VIN | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875037BUP-ABET2U | 5 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875037CUP-ACET2U | 5 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875037GUP-ANET2U | 5 | VOUT | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875039AUP-AADT2U | 5 | VIN | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875039BUP-ABDT2U | 5 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875039CUP-ACDT2U | 5 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875041BUP-ABCT2U | 5 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875041CUP-ACCT2U | 5 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875042GUP-ANCT2U | 5 | VOUT | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875043BUP-ABBT2U | 5 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875045AUP-AAAT2U | 5 | VIN | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875045BUP-ABAT2U | 5 | VOUT | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875045CUP-ACAT2U | 5 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875061CUP-ACHT2U | 5 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875061EUP-AJHT2U | 5 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875077AUP-AAFT2U | 5 | VIN | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-875077CUP-ACFT2U | 5 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875077EUP-AJFT2U | 5 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875087EUP-AJGT2U | 5 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875087FUP-AKAT2U | 5 | VIN | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-8750B0CUP-ACGT2U | 5 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-8750B0EUP-AJIT2U | 5 | SENSE | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875255CUP-AHBT2U | 5.2 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875271CUP-AHAT2U | 5.2 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-875294CUP-AHCT2U | 5.2 | VIN | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
