S-818系列：ABLIC 10 V输入, 300 mA电压稳压器

S-818系列是采用CMOS技术开发的、低压差、高精度、低消耗电流的正电压电压稳压器。
由于内置低通态电阻晶体管，所以输入输出电压差很小，能获得较大的输出电流。另外，可通过开/关控制电路来延长电池的使用寿命。与使用CMOS技术的传统电压稳压器相比，这种产品可使用的电容器的种类较多，还可以使用小型陶瓷电容器。
建议用户在用于移动设备时，采用小型的SOT-23-5封装，在大电流用途方面采用SOT-89-5封装。

特点

低消耗电流：30µA 典型值，40µA Max (工作时)

100nA 典型值，500nA Max (休眠时)

输出电压：2.0~6.0V (以0.1V为进阶单位来选择)

输出电压精度：±2.0%精度

输入电压：10V Max

输出电流：可输出200mA (3.0V输出产品， Vin=4V时)^*1

可输出300mA (5.0V输出产品， Vin=6V时)^*1

输入输出电压差：170mV 典型值 (5.0V输出产品，Iout=60mA)

内置开/关控制电路

内置短路保护电路

可使用低ESR电容器：可使用2µF以上的陶瓷电容器

无铅产品

*1. 请注意在输出大电流时的封装容许功耗。

用途

• 使用电池的设备的稳压电源

• 通信设备的稳压电源

• 家用电器产品的稳压电源

封装

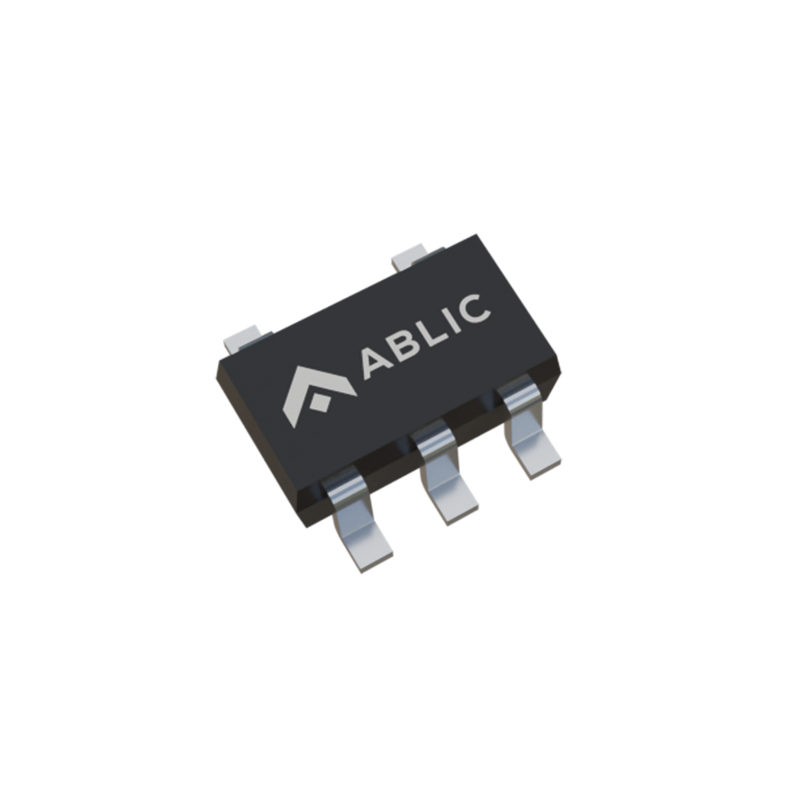

SOT-23-5

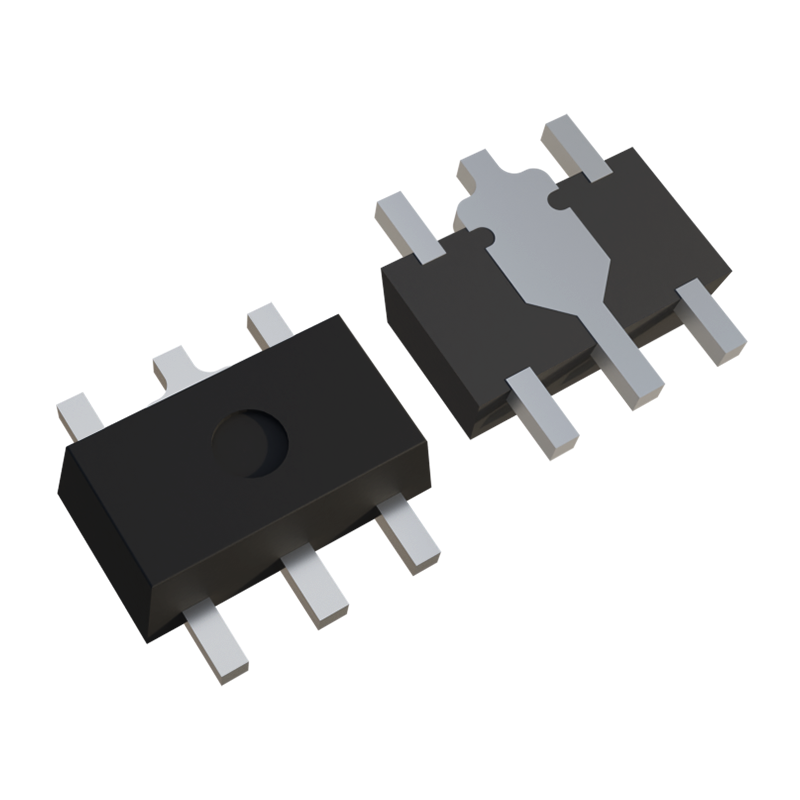

SOT-89-5
