S1D13719B00B100: 爱普生(EPSON) QVGA LCD控制器

S1D13719B00B概述

   S1D13719 是一款 LCD 控制器解决方案，旨在支持嵌入式市场中的数字视频。 S1D13719 包含一个集成的双端口摄像头接口、硬件 JPEG 编码器/解码器，并且可以连接到外部 MPEG 编解码器。无缝连接到直接和间接 CPU 接口，它提供对 QVGA 面板的支持。 LCD 控制器支持所有标准 TFT 面板类型。 S1D13719，

凭借其 512 KB 的嵌入式 SRAM 和丰富的功能集，提供低成本、低功耗、单芯片解决方案满足需要数字视频的嵌入式市场的需求。

   此外，需要旋转显示的产品可以利用 SwivelViewTM 功能，该功能提供对软件应用透明的显示存储器的硬件旋转。 S1D13719 还提供对“Picture-in-Picture Plus”（具有叠加功能的可变大小窗口）的支持。更高

性能由提供 2D BitBLT 功能的硬件加速引擎提供。S1D13719 为需要数字视频支持的嵌入式产品提供了出色的支持。它的对 CPU 类型或操作系统的公正性使其成为各种理想的显示解决方案

应用程序。

    注意：S2D13719 也可用，并且符合汽车规格。

S1D13719B00B特征

• 嵌入式 512 KB SRAM 显示缓冲区

• 低工作电压

• 直接和间接 CPU 接口

• 可编程分辨率和颜色深度

• 支持 RGB 接口面板

• 支持 TFT 面板

• 内部 PLL 或数字时钟输入

• SD 存储卡接口

• 双端口摄像头接口

• 分数视图和捕获硬件调整器，在 128 步内将大小从 1 倍减小到 1/2 倍

• YUV 4:2:2 的分数缩放，从1x 到 2x 大小，128 步

• 硬件 JPEG 编码器/解码器

• YUV 到 RGB 转换器

• SwivelViewTM 90°、180°、270° 旋转

• 画中画

• 2D 硬件加速引擎

• 软件启动的省电模式

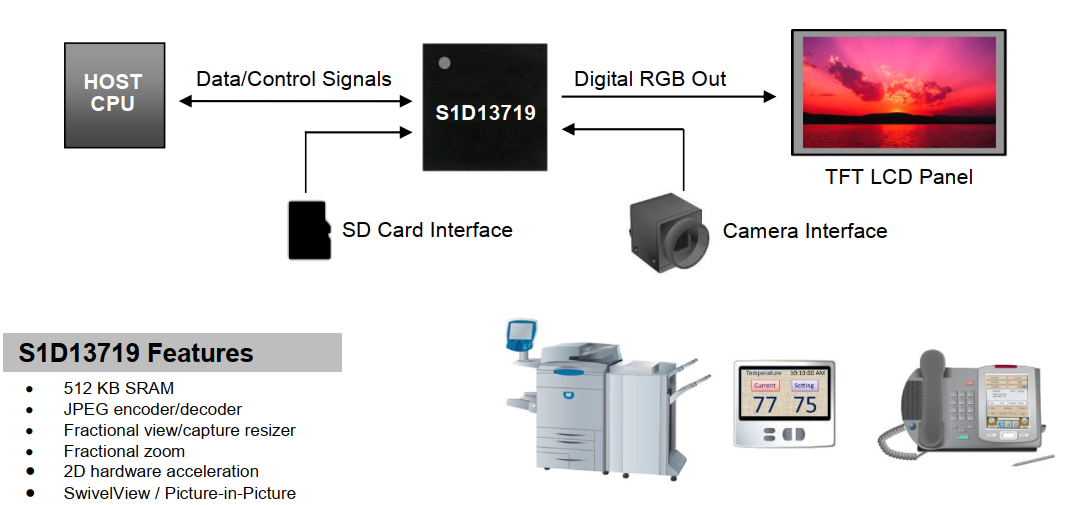

S1D13719B00B系统框图

S1D13719B00B描述

显示缓冲区

• 512 KB 嵌入式 SRAM

• 可作为单个线性地址空间寻址

面板支持

• 支持TFT面板

   o 9/12/18/24 位 RGB 接口

• 典型分辨率：

   o 高达 320x480@16bpp

   o 高达 320x240@32bpp

显示功能

• 8/16/32 bpp 支持

• 画中画：显示覆盖在背景图像上的可变大小窗口

• 叠加功能

• 像素加倍：有效分辨率加倍

• 视频反转：反转显示数据

加速

• 2D BitBLT 引擎

• SwivelView：显示图像的 90°、180°、270° 硬件旋转

• 镜像显示：显示的硬件“镜像”图像

CPU接口

• 16 位通用异步 CPU 接口

• 直接和间接寻址

数字视频

• 双端口摄像头接口 (YUV 4:2:2)

• 硬件 JPEG 编码器（YUV 4:2:2、4:1:1、4:2:0）

• 硬件 JPEG 解码器（YUV 4:4:4、4:2:2、4:1:1、4:2:0）

• YUV 显示/捕获（YUV 4:2:2、4:2:0）

• 内存图像 JPEG 编码（YUV 4:2:2、4:1:1、4:2:0）

• 查看和捕获硬件调整大小，通过修剪从 1 倍缩小到 ½ 倍，分 128 步

• YUV 到 RGB 和 RGB 到 YUV 转换器

• 支持外部MPEG 编解码器接口

• YUV 4:2:2 的分数缩放，以 128 步从 1x 扩展到 2x 大小

其他功能

• 内部 PLL 或数字时钟输入

• 软件启动的省电模式

• COREVDD 1.8 伏和 IOVDD 3.0 伏

• 工作温度：-40 至 +85°C

• PFBGA 180 引脚封装

S1D13719B00B描述
