S-1740/1741系列是采用CMOS技术开发的带电源分压输出功能、超低消耗电流、低压差的正电压型电压稳压器。
S-1740/1741系列: ABLIC带电源分压输出功能、5.5 V输入、100 mA的电压稳压器
S-1740/1741系列是采用CMOS技术开发的带电源分压输出功能、超低消耗电流、低压差的正电压型电压稳压器。
稳压器部分的消耗电流仅为0.35 μA (典型值)，输出电压精度高达±1.0%。
S-1740/1741系列备有电源分压输出功能。电源分压输出功能是指把稳压器的输入电压 (VIN) 分压为VIN/2或VIN/3，然后输出此电压的功能。例如，利用此功能可直接连接低压微机的A/D转换器，微机可监视电池电压。
特点
稳压器部分
• 输出电压 : 在VOUT = 1.0 V ~ 3.5 V的范围内，以0.05 V为进阶单位来选择
• 输入电压 : VIN = 1.5 V ~ 5.5 V
• 输出电压精度 : ±1.0% (1.0 V ~ 1.45 V输出产品 : ±15 mV) (Ta = +25°C)
• 输入输出电压差 : 20 mV (典型值) (2.5 V输出产品、IOUT = 10 mA时) (Ta = +25°C)
• 工作时的消耗电流 : ISS1 = 0.35 μA (典型值) (Ta = +25°C)
• 输出电流 : 可输出100 mA (VIN≥VOUT(S) + 1.0 V时)
*1
• 输入电容器 : 可以使用陶瓷电容器 (大于或等于1.0 μF)
• 输出电容器 : 可以使用陶瓷电容器 (1.0 μF ~ 100 μF)
• 内置过载电流保护电路 : 限制输出晶体管的过载电流
电源分压部分
• 输出电压 : VPMOUT = VIN/2 (S-1740系列)
VPMOUT = VIN/3 (S-1741系列)
• 工作时的消耗电流 : ISS1P = 0.15 μA (典型值) (Ta = +25°C)
• 输出电容器 : 可以使用陶瓷电容器 (100 nF ~ 220 nF)
• 内置使能电路 : 可以延长电池的使用寿命
整体部分
• 工作温度范围 : Ta = −40°C ~ +85°C
• 无铅 (Sn 100%)、无卤素
*1. 请注意在输出大电流时不要超过IC的容许功耗。
用途
• 电池供电设备的稳压电源以及电池电压监视辅助
• 便携通讯设备、数码相机、数码音响播放器的稳压电源
• 家用电器产品的稳压电源
封装

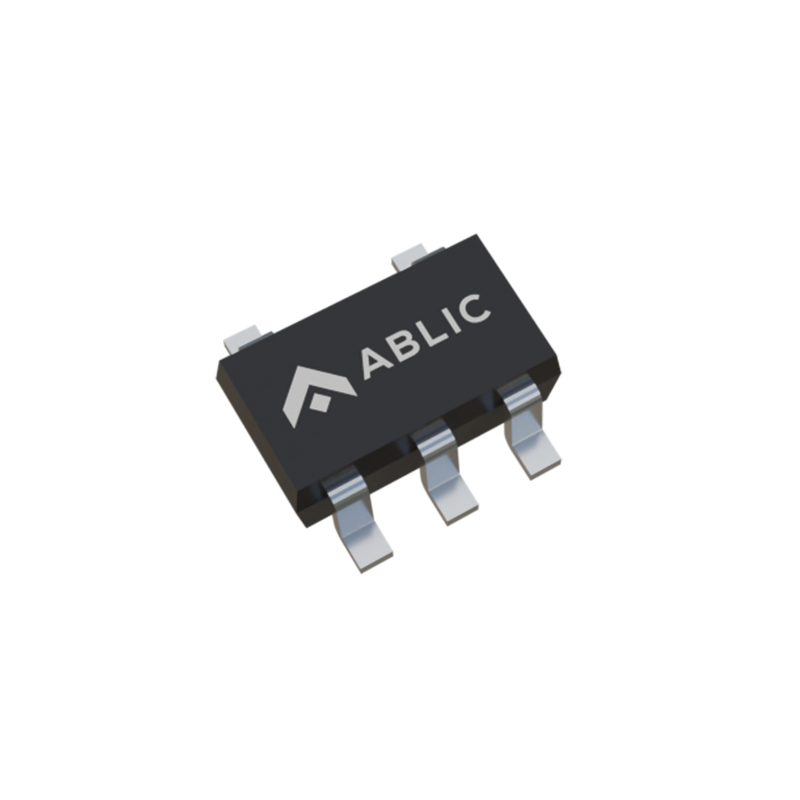

• SOT-23-5

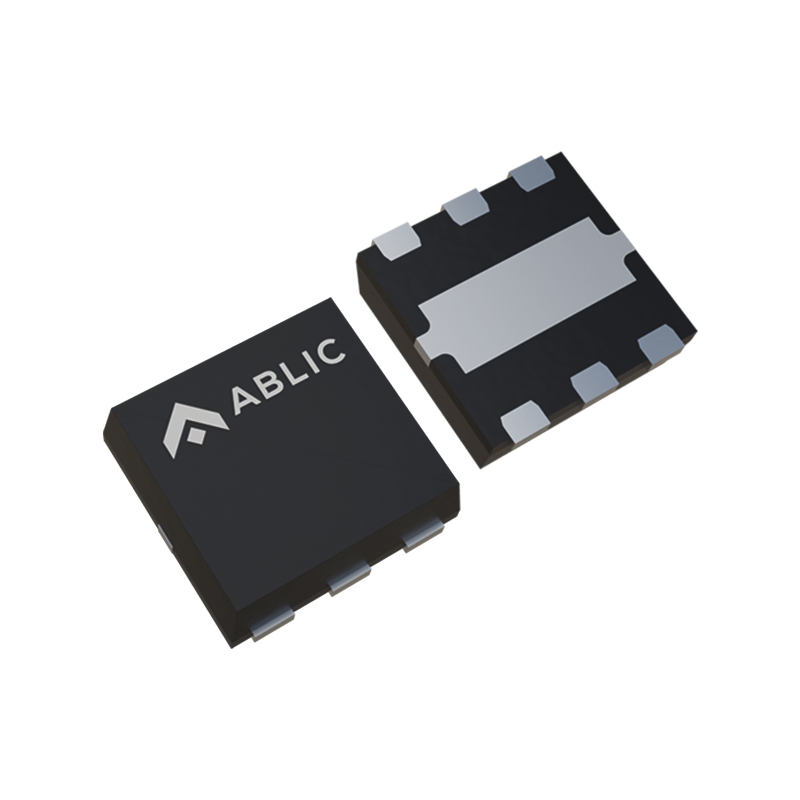

• HSNT-6(1212)

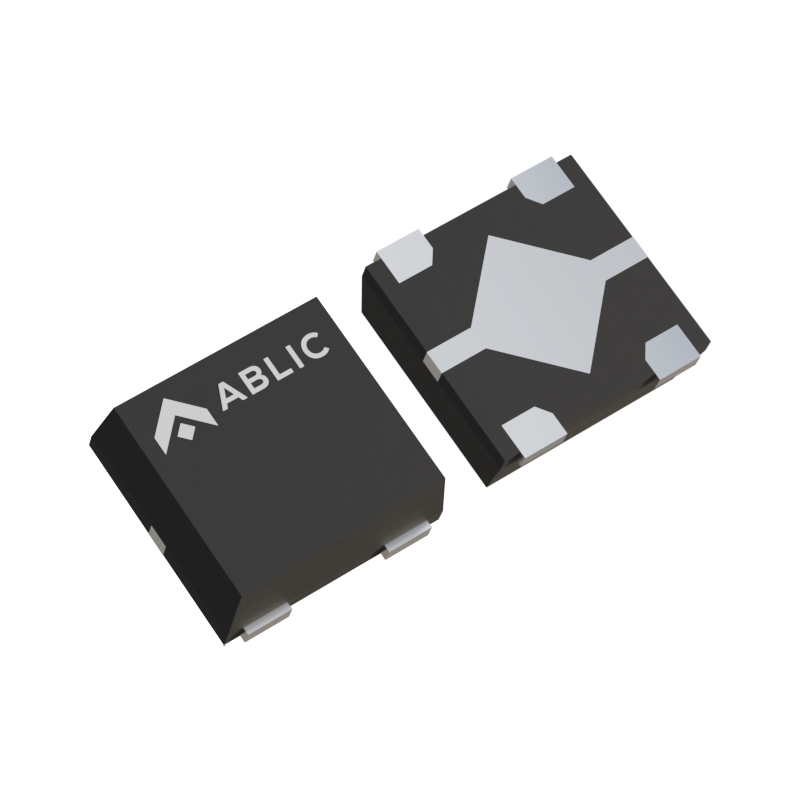

• HSNT-4(1010)
Part List
Part number | Output voltage | Output Voltage (VPMOUT) | PMEN Pin Logic | Operating temperature | Package | MOQ (pcs/reel) |
S-1740A10-A6T2U4 | 1.0V | VIN/2 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740A10-M5T1U4 | 1.0V | VIN/2 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740A17-A6T2U4 | 1.7V | VIN/2 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740A17-M5T1U4 | 1.7V | VIN/2 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740A18-A6T2U4 | 1.8V | VIN/2 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740A18-M5T1U4 | 1.8V | VIN/2 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740A20-A6T2U4 | 2.0V | VIN/2 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740A20-M5T1U4 | 2.0V | VIN/2 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740A21-A6T2U4 | 2.1V | VIN/2 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740A21-M5T1U4 | 2.1V | VIN/2 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740A23-M5T1U4 | 2.3V | VIN/2 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740A30-A6T2U4 | 3.0V | VIN/2 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740A30-M5T1U4 | 3.0V | VIN/2 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740A33-A6T2U4 | 3.3V | VIN/2 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740A33-M5T1U4 | 3.3V | VIN/2 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740C10-A6T2U4 | 1.0V | VIN/2 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740C10-M5T1U4 | 1.0V | VIN/2 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740C17-A6T2U4 | 1.7V | VIN/2 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740C17-M5T1U4 | 1.7V | VIN/2 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740C18-A6T2U4 | 1.8V | VIN/2 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740C18-M5T1U4 | 1.8V | VIN/2 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740C20-A6T2U4 | 2.0V | VIN/2 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740C20-M5T1U4 | 2.0V | VIN/2 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740C21-A6T2U4 | 2.1V | VIN/2 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740C21-M5T1U4 | 2.1V | VIN/2 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740C30-A6T2U4 | 3.0V | VIN/2 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740C30-M5T1U4 | 3.0V | VIN/2 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1740C33-A6T2U4 | 3.3V | VIN/2 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1740G10-A4T2U4 | 1.0V | VIN/2 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1740G17-A4T2U4 | 1.7V | VIN/2 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1740G18-A4T2U4 | 1.8V | VIN/2 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1740G20-A4T2U4 | 2.0V | VIN/2 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1740G21-A4T2U4 | 2.1V | VIN/2 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1740G30-A4T2U4 | 3.0V | VIN/2 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1741A10-A6T2U4 | 1.0V | VIN/3 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741A10-M5T1U4 | 1.0V | VIN/3 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741A17-A6T2U4 | 1.7V | VIN/3 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741A17-M5T1U4 | 1.7V | VIN/3 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741A18-A6T2U4 | 1.8V | VIN/3 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741A18-M5T1U4 | 1.8V | VIN/3 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741A20-A6T2U4 | 2.0V | VIN/3 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741A20-M5T1U4 | 2.0V | VIN/3 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741A21-A6T2U4 | 2.1V | VIN/3 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741A21-M5T1U4 | 2.1V | VIN/3 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741A30-A6T2U4 | 3.0V | VIN/3 | Active”H” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741A30-M5T1U4 | 3.0V | VIN/3 | Active”H” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741C10-A6T2U4 | 1.0V | VIN/3 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741C10-M5T1U4 | 1.0V | VIN/3 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741C17-A6T2U4 | 1.7V | VIN/3 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741C17-M5T1U4 | 1.7V | VIN/3 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741C18-A6T2U4 | 1.8V | VIN/3 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741C18-M5T1U4 | 1.8V | VIN/3 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741C20-A6T2U4 | 2.0V | VIN/3 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741C20-M5T1U4 | 2.0V | VIN/3 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741C21-A6T2U4 | 2.1V | VIN/3 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741C21-M5T1U4 | 2.1V | VIN/3 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741C30-A6T2U4 | 3.0V | VIN/3 | Active”L” | -40℃-85℃ | HSNT-6(1212) | 5000 |
S-1741C30-M5T1U4 | 3.0V | VIN/3 | Active”L” | -40℃-85℃ | SOT-23-5 | 3000 |
S-1741G10-A4T2U4 | 1.0V | VIN/3 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1741G17-A4T2U4 | 1.7V | VIN/3 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1741G18-A4T2U4 | 1.8V | VIN/3 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1741G20-A4T2U4 | 2.0V | VIN/3 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1741G21-A4T2U4 | 2.1V | VIN/3 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1741G30-A4T2U4 | 3.0V | VIN/3 | Without PMEN pin | -40℃-85℃ | HSNT-4(1010) | 10000 |
