S-1701系列：ABLIC带复位功能、高纹波抑制率、低压差型CMOS电压稳压器

S-1701 系列是采用 CMOS 技术开发的，在单芯片中由高精度延迟电路内置型电压检测电路和低压差、高精度输出电压的正电压型电压稳压器构成的，带复位功能的电压稳压器。

备有品种丰富的系列产品以满足对从 SENSE 端子输入型产品到电压检测电路电压检测器部分的各种不同选择。此外，因为内置了低通态电阻晶体管，所以输入输出电压差小，可获得较大的输出电流。

也可使用小型的陶瓷电容器，无需延迟用电容器，因采用 SOT-23-5、SOT-89-5 小型封装，故可高密度安装。

特点

稳压器部分

 输出电压﹕ 在1.5 V ~ 5.0 V的范围内，可以0.1 V为进阶单位来选择

 输入电压﹕ 2.0 V ~ 6.5 V

 输出电压精度﹕±1.0%

 消耗电流﹕ 休眠时﹕ 0.1 μA (典型值)、1.0 μA (最大值)

 输出电流﹕ 可输出400 mA (VIN≥VOUT(S) + 2.0 V)*1

 输入、输出电容器﹕ 能够使用大于或等于1.0 μF的陶瓷电容器

 纹波抑制率﹕ 70 dB (典型值) (f = 1.0 kHz)

 内置过电流保护电路﹕ 限制输出晶体管的过载电流

 内置ON/OFF控制电路﹕ 能够延长电池的使用寿命

检测器部分

 检测电压﹕ 在1.5 V ~ 5.5 V的范围内，可以0.1 V为进阶单位来选择

 检测电压精度﹕±1.0%

 输入电压﹕ 0.8 V ~ 6.5 V

 输出形式﹕ N沟道开路漏极动态“L”输出

 无需延迟用电容器

 3种延迟时间﹕ 无延迟 (60 μs)、50 ms、100 ms

整体

 消耗电流﹕ 工作时﹕85 μA (典型值)

 工作温度范围﹕ Ta = -40°C ~ +85°C

 无铅、Sn 100%、无卤素*2

*1. 请注意在输出大电流时的封装容许功耗。

*2. 详情请参阅“ 产品型号的构成”。

用途

 电池供电设备的稳压电源以及复位电路

 通信设备的稳压电源

 家电产品的稳压电源

封装

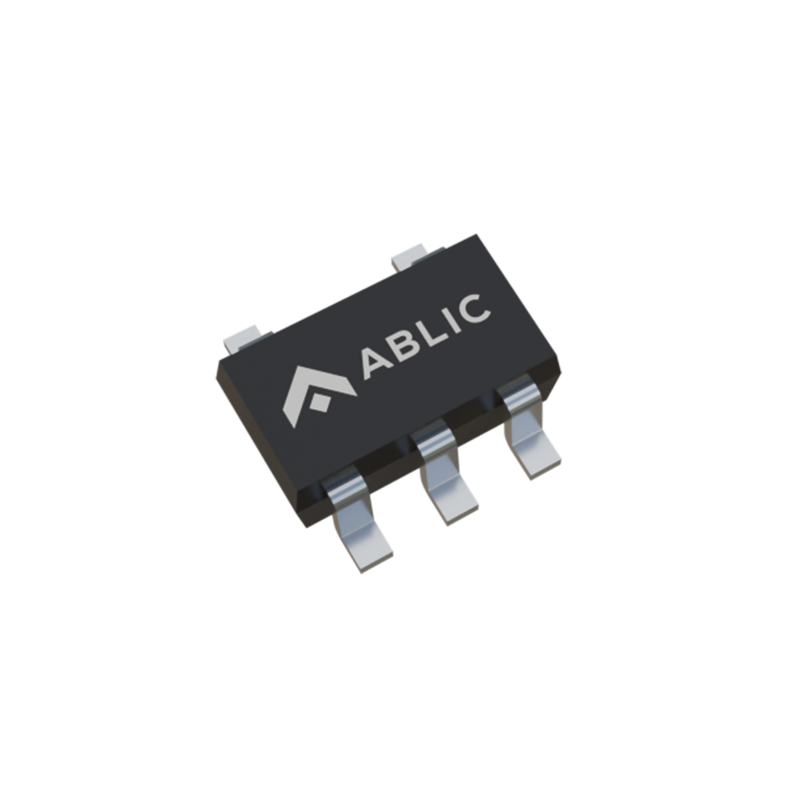

 SOT-23-5

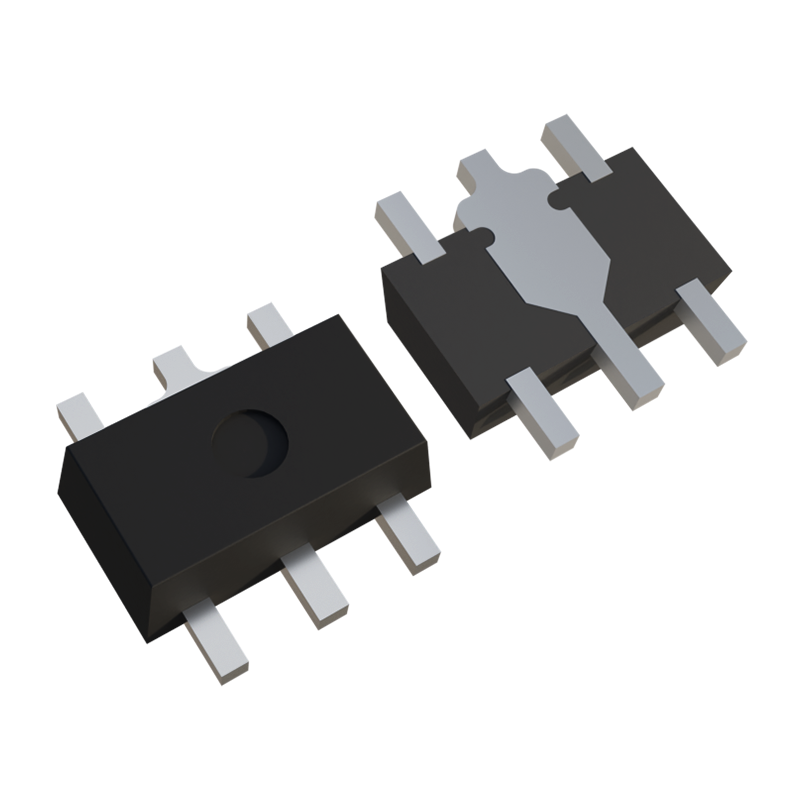

 SOT-89-5
