S-13R1系列是采用CMOS技术开发的低压差、高精度输出电压、低消耗电流、输出电流150 mA的正电压电压稳压器。
S-13R1系列：ABLIC防止反向电流、 5.5 V输入、150 mA的电压稳压器
S-13R1系列是采用CMOS技术开发的低压差、高精度输出电压、低消耗电流、输出电流150 mA的正电压电压稳压器。
即使消耗电流仅为5 μA (典型值)，也能达到70 dB (典型值) 的高纹波抑制率，且可使用大于或等于1.0 μF的陶瓷电容器作为输入、输出电容器。
为了使负载电流不超过输出晶体管的电流容量，内置了过电流保护电路；为了防止因发热引起对产品的破坏，内置了热敏关
闭电路。
通过内置的防止反向电流功能来抑制从VOUT端子反向流入VIN端子的电流，电流值仅控制在0.09 μA (最大值)。因此，IC不需要连接保护二极管。
特点
• 输出电压 : 在1.2 V ~ 4.0 V的范围内，可以0.05 V为进阶单位来选择
• 输入电压 : 2.0 V ~ 5.5 V
• 输出电压精度 : ±1.0% (1.2 V ~ 1.45 V输出产品 : ±15 mV)
• 输入输出电压差 : 150 mV (典型值) (3.0 V输出产品、IOUT = 100 mA)
• 消耗电流 : 工作时 : 5 μA (典型值), 9 μA (最大值)
休眠时 : 0.1 μA (典型值), 1.0 μA (最大值)
• 输出电流 : 可输出150 mA (VIN≥VOUT(S) + 1.0 V)*1
• 输入、输出电容器 : 能够使用大于或等于1.0 μF的陶瓷电容器
• 纹波抑制率 : 70 dB (典型值) (3.0 V输出产品、f = 1.0 kHz)
• 防止反向电流功能 : IREV = 0.09 μA (最大值)
• 内置过载电流保护电路 : 限制输出晶体管的过载电流
• 内置热敏关闭电路 : 防止因发热引起对产品的破坏
• 内置ON / OFF控制电路 : 能够延长电池的使用寿命
可选择放电分路功能的 "有" / "无"
可选择下拉功能的 "有" / "无"
• 工作温度范围 : Ta = −40°C ~ +85°C
• 无铅 (Sn 100%)、无卤素
*1. 请注意在输出大电流时的封装容许功耗。
用途
• 使用电池设备的稳压电源
• 便携设备的稳压电源
• 家电产品的稳压电源
• 携带电话用稳压电源
封装

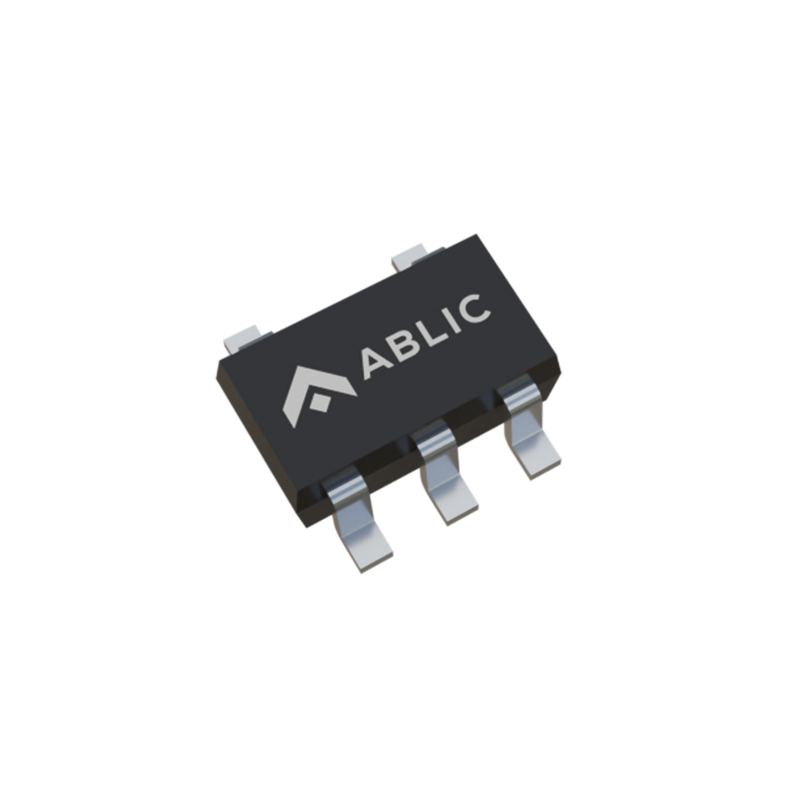

• SOT-23-5
• SC-82AB

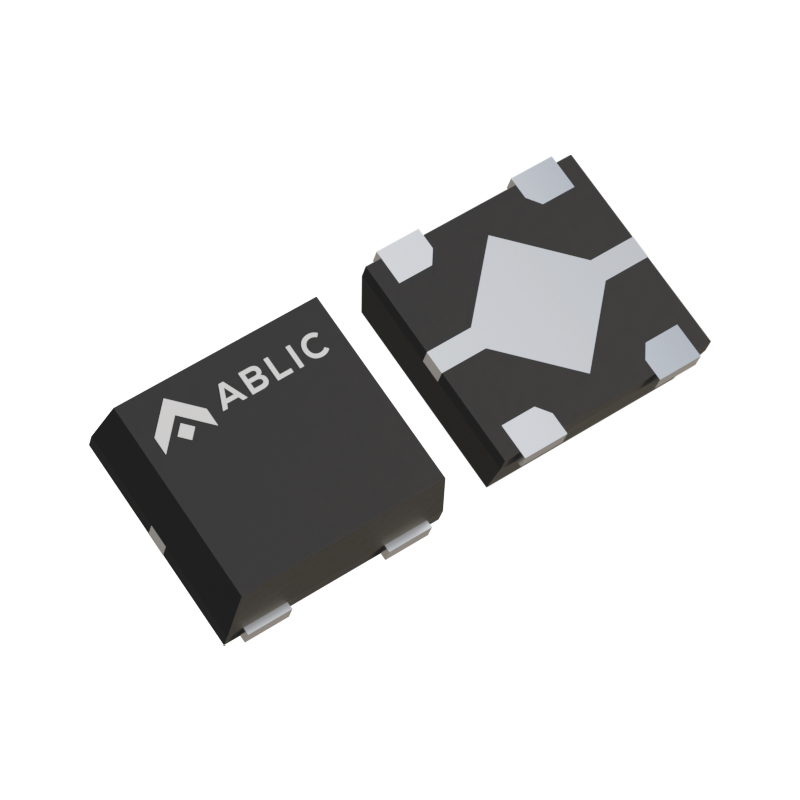

• HSNT-4 (1010)
Part List
Part number | Output voltage | ON/OFF logic | Discharge Shunt Function | Constant Current Source Pull-down | Operating temperature | Package | MOQ (pcs/reel) |
S-13R1A12-A4T2U3 | 1.2V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1A12-M5T1U3 | 1.2V | Active"H" | Available | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1A12-N4T1U3 | 1.2V | Active"H" | Available | Available | -40℃-85℃ | SC-82AB | 3000 |
S-13R1A18-A4T2U3 | 1.8V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1A18-M5T1U3 | 1.8V | Active"H" | Available | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1A18-N4T1U3 | 1.8V | Active"H" | Available | Available | -40℃-85℃ | SC-82AB | 3000 |
S-13R1A25-A4T2U3 | 2.5V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1A25-M5T1U3 | 2.5V | Active"H" | Available | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1A25-N4T1U3 | 2.5V | Active"H" | Available | Available | -40℃-85℃ | SC-82AB | 3000 |
S-13R1A33-A4T2U3 | 3.3V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1A33-M5T1U3 | 3.3V | Active"H" | Available | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1A33-N4T1U3 | 3.3V | Active"H" | Available | Available | -40℃-85℃ | SC-82AB | 3000 |
S-13R1B12-A4T2U3 | 1.2V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1B12-M5T1U3 | 1.2V | Active"H" | Available | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1B12-N4T1U3 | 1.2V | Active"H" | Available | Unavailable | -40℃-85℃ | SC-82AB | 3000 |
S-13R1B18-A4T2U3 | 1.8V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1B18-M5T1U3 | 1.8V | Active"H" | Available | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1B18-N4T1U3 | 1.8V | Active"H" | Available | Unavailable | -40℃-85℃ | SC-82AB | 3000 |
S-13R1B25-A4T2U3 | 2.5V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1B25-M5T1U3 | 2.5V | Active"H" | Available | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1B25-N4T1U3 | 2.5V | Active"H" | Available | Unavailable | -40℃-85℃ | SC-82AB | 3000 |
S-13R1B33-A4T2U3 | 3.3V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1B33-M5T1U3 | 3.3V | Active"H" | Available | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1B33-N4T1U3 | 3.3V | Active"H" | Available | Unavailable | -40℃-85℃ | SC-82AB | 3000 |
S-13R1C12-A4T2U3 | 1.2V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1C12-M5T1U3 | 1.2V | Active"H" | Unavailable | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1C12-N4T1U3 | 1.2V | Active"H" | Unavailable | Available | -40℃-85℃ | SC-82AB | 3000 |
S-13R1C18-A4T2U3 | 1.8V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1C18-M5T1U3 | 1.8V | Active"H" | Unavailable | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1C18-N4T1U3 | 1.8V | Active"H" | Unavailable | Available | -40℃-85℃ | SC-82AB | 3000 |
S-13R1C25-A4T2U3 | 2.5V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1C25-M5T1U3 | 2.5V | Active"H" | Unavailable | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1C25-N4T1U3 | 2.5V | Active"H" | Unavailable | Available | -40℃-85℃ | SC-82AB | 3000 |
S-13R1C33-A4T2U3 | 3.3V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1C33-M5T1U3 | 3.3V | Active"H" | Unavailable | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1C33-N4T1U3 | 3.3V | Active"H" | Unavailable | Available | -40℃-85℃ | SC-82AB | 3000 |
S-13R1D12-A4T2U3 | 1.2V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1D12-M5T1U3 | 1.2V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1D12-N4T1U3 | 1.2V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SC-82AB | 3000 |
S-13R1D18-A4T2U3 | 1.8V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1D18-M5T1U3 | 1.8V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1D18-N4T1U3 | 1.8V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SC-82AB | 3000 |
S-13R1D25-A4T2U3 | 2.5V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1D25-M5T1U3 | 2.5V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1D25-N4T1U3 | 2.5V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SC-82AB | 3000 |
S-13R1D33-A4T2U3 | 3.3V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4 (1010) | 10000 |
S-13R1D33-M5T1U3 | 3.3V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-13R1D33-N4T1U3 | 3.3V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SC-82AB | 3000 |
