S-13D1系列: ABLIC双电路、带延迟功能、 5.5 V输入、150 mA的电压稳压器

S-13D1系列是采用CMOS技术开发的低压差、高精度输出电压、低消耗电流的正电压2通道电压稳压器。

S-13D1系列可使用0.22 μF的小型陶瓷电容器。为了使负载电流不超过输出晶体管的电流容量，内置了过电流保护电路；为了防止因发热引起的对产品的破坏，内置了热敏关闭电路。另外，S-13D1系列的C / F型产品可在通道之间设置上升的时间差，并且还内置了延迟功能。

特点

• 输出电压 : 在1.0 V ~ 3.6 V的范围内，可以0.05 V为进阶单位来选择

• 输入电压 : 1.5 V ~ 5.5 V

• 输出电压精度 : ±1.0% (1.0 V ~ 1.45 V输出产品 : ±15 mV)

• 输入输出电压差 : 80 mV (典型值) (2.8 V输出产品, IOUT = 100 mA)

• 消耗电流 : 工作时 : 39 μA (典型值), 58 μA (最大值) (每个电路)

休眠时 : 0.1 μA (典型值), 1.0 μA (最大值)

• 输出电流 : 可输出150 mA (VIN≥VOUT(S) + 1.0 V)*1 (每个电路)

• 输入、输出电容器 : 能够使用大于或等于0.22 μF的陶瓷电容器

• 纹波抑制率 : 70 dB (典型值) (3.6 V输出产品, f = 1.0 kHz)

• 可选择延迟功能

• 内置过载电流保护电路 : 限制输出晶体管的过载电流

• 内置热敏关闭电路 : 防止因发热引起对产品的破坏

• 内置ON / OFF控制电路 : 能够延长电池的使用寿命

可选择放电分路功能的 "有" / "无"

可选择下拉功能的 "有" / "无"

• 工作温度范围 : Ta = −40°C ~ +85°C

• 无铅 (Sn 100%)、无卤素

*1. 请注意在输出大电流时的封装容许功耗。

用途

• 数码相机的稳压电源

• 手机的稳压电源

• 携带设备的稳压电源

封装

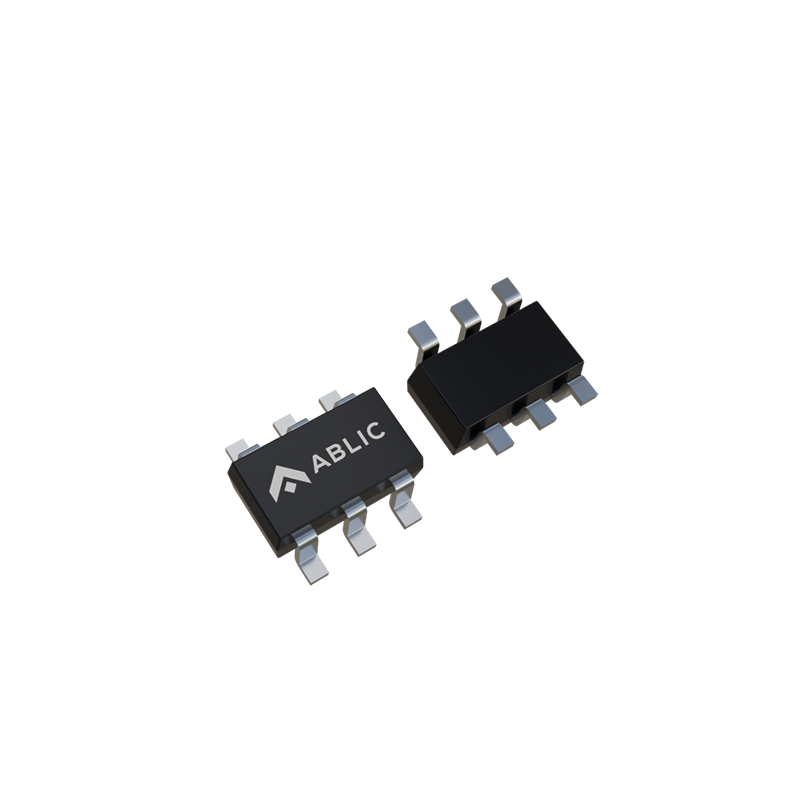

• SOT-23-6

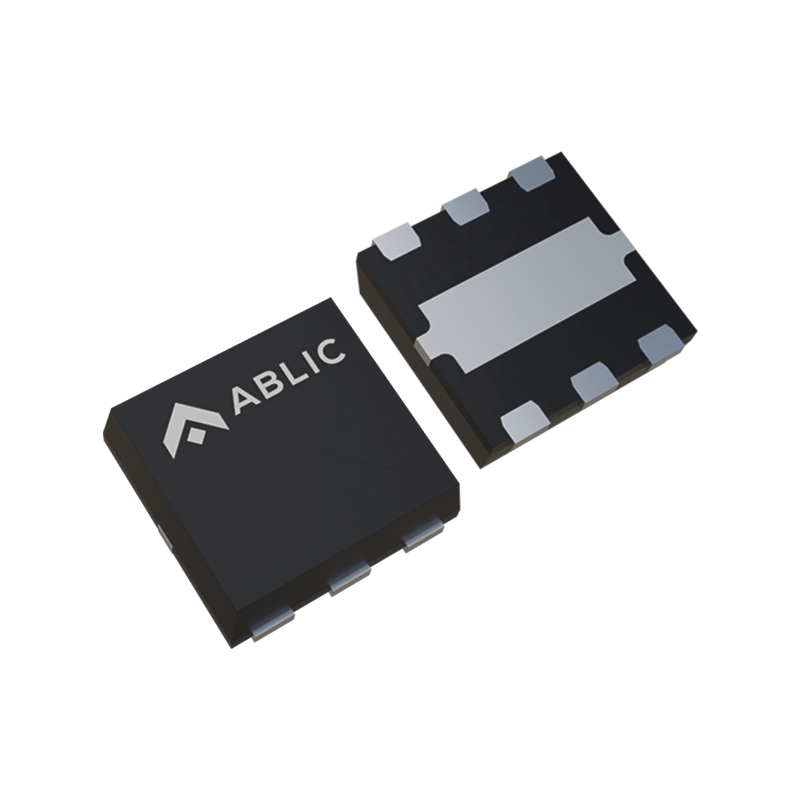

• HSNT-6 (1212)
