S-13A1系列：ABLIC 5.5 V输入、1000 mA的电压稳压器
S-13A1系列是采用CMOS技术开发的低压差、高精度输出电压、低消耗电流正电压的电压稳压器。
S-13A1系列可使用2.2 μF的小型陶瓷电容器。由于内置了低通态电阻晶体管，所以输入输出电压差非常小，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过电流保护电路；为了防止因发热引起的对产品的破坏，
内置了热敏关闭电路。S-13A1系列不仅备有可在IC内部设定输出电压型产品，还备有可通过外部电阻设定输出电压型的产品。
另外，S-13A1系列内置了突入电流限制电路来限制在接通电源时或将ON / OFF端子设定为ON时产生的过大的突入电流。
因采用具有高放热性能的HSOP-8A、HSOP-6封装以及小型的SOT-89-5封装，故可高密度安装。
特点
• 输出电压 (内部设定产品) : 在1.0 V ~ 3.5 V的范围内，可以0.05 V为进阶单位来选择
• 输出电压 (外部设定产品) : 在1.05 V ~ 5.0 V的范围内，可通过外部电阻设定
• 输入电压 : 1.5 V ~ 5.5 V
• 输出电压精度 : ±1.0% (内部设定产品，1.0 V ~ 1.45 V输出产品 : ±15 mV)
• 输入输出电压差 : 70 mV (典型值) (3.0 V输出产品, IOUT = 300 mA)
• 消耗电流 : 工作时 : 60 μA (典型值)、90 μA (最大值)
休眠时 : 0.1 μA (典型值)、1.0 μA (最大值)
• 输出电流 : 可输出1000 mA (VIN≥VOUT(S) + 1.0 V)*1
• 输入、输出电容器 : 能够使用大于或等于2.2 μF的陶瓷电容器
• 纹波抑制率 : 70 dB (典型值) (f = 1.0 kHz)
• 内置过载电流保护电路 : 限制输出晶体管的过载电流
• 内置热敏关闭电路 : 防止因发热而引起对产品的破坏
• 内置突入电流限制电路 : 限制接通电源时或将ON / OFF端子设定为ON时产生的过大的突入电流
输出电压内部设定产品可通过外接电容器 (CSS) 改变突入电流限制时间
突入电流限制时间 0.7 ms (典型值)
(输出电压内部设定产品、CSS = 1.0 nF)
突入电流限制时间 0.4 ms (典型值)
(输出电压内部设定产品、SSC端子设定为开路状态)
突入电流限制时间 0.4 ms (典型值)
(输出电压外部设定产品)
• 内置ON / OFF控制电路 : 能够延长电池的使用寿命
可选择放电分路功能的 "有" / "无"
可选择下拉功能的 "有" / "无"
• 工作温度范围 : Ta = −40°C ~ +85°C
• 无铅 (Sn 100%)、无卤素
*1. 请注意在输出大电流时，使IC的功耗不要超过容许功耗。
用途
• 使用电池设备的稳压电源
• 电视机、手提电脑、家用电器产品的稳压电源
• 便携设备的稳压电源
封装

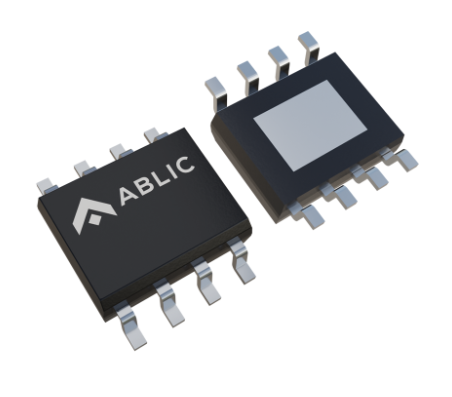

• HSOP-8A

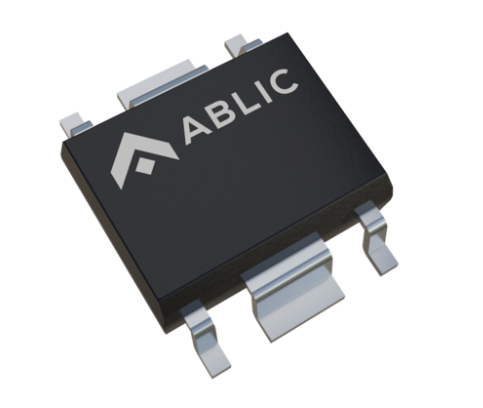

• HSOP-6

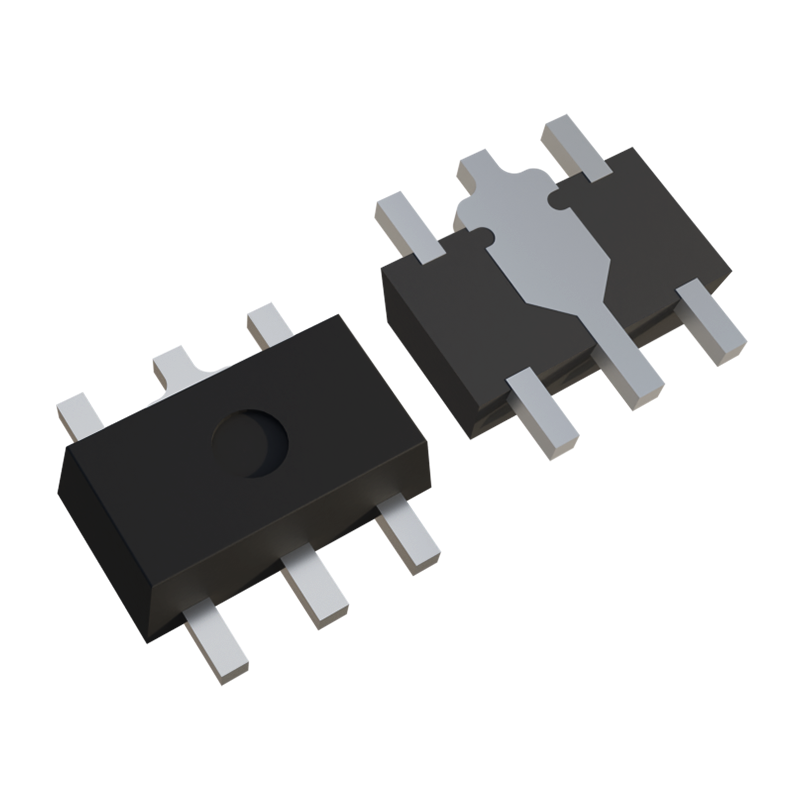

• SOT-89-5
Part List
Part number | Output voltage | ON/OFF logic | Discharge Shunt Function | Pull-down Resistor | Operating temperature | Package | MOQ (pcs/reel) |
S-13A1A00-E6T1U3 | Externally set | Active”H” | Available | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1A00-E8T1U3 | Externally set | Active”H” | Available | Available | -40℃-85℃ | HSOP-8A | 4000 |
S-13A1A00-U5T1U3 | Externally set | Active”H” | Available | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1A12-E6T1U3 | 1.2V | Active”H” | Available | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1A12-E8T1U3 | 1.2V | Active”H” | Available | Available | -40℃-85℃ | HSOP-8A | 4000 |
S-13A1A12-U5T1U3 | 1.2V | Active”H” | Available | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1A18-E6T1U3 | 1.8V | Active”H” | Available | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1A18-E8T1U3 | 1.8V | Active”H” | Available | Available | -40℃-85℃ | HSOP-8A | 4000 |
S-13A1A18-U5T1U3 | 1.8V | Active”H” | Available | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1A25-E6T1U3 | 2.5V | Active”H” | Available | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1A25-U5T1U3 | 2.5V | Active”H” | Available | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1A33-E6T1U3 | 3.3V | Active”H” | Available | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1A33-E8T1U3 | 3.3V | Active”H” | Available | Available | -40℃-85℃ | HSOP-8A | 4000 |
S-13A1A33-U5T1U3 | 3.3V | Active”H” | Available | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1B00-E6T1U3 | Externally set | Active”H” | Available | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1B00-E8T1U3 | Externally set | Active”H” | Available | Unavailable | -40℃-85℃ | HSOP-8A | 4000 |
S-13A1B00-U5T1U3 | Externally set | Active”H” | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1B12-E6T1U3 | 1.2V | Active”H” | Available | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1B12-E8T1U3 | 1.2V | Active”H” | Available | Unavailable | -40℃-85℃ | HSOP-8A | 4000 |
S-13A1B12-U5T1U3 | 1.2V | Active”H” | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1B18-E6T1U3 | 1.8V | Active”H” | Available | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1B18-U5T1U3 | 1.8V | Active”H” | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1B25-E6T1U3 | 2.5V | Active”H” | Available | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1B25-U5T1U3 | 2.5V | Active”H” | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1B33-E6T1U3 | 3.3V | Active”H” | Available | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1B33-U5T1U3 | 3.3V | Active”H” | Available | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1C00-E6T1U3 | Externally set | Active”H” | Unavailable | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1C00-U5T1U3 | Externally set | Active”H” | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1C12-E6T1U3 | 1.2V | Active”H” | Unavailable | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1C12-U5T1U3 | 1.2V | Active”H” | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1C18-E6T1U3 | 1.8V | Active”H” | Unavailable | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1C18-U5T1U3 | 1.8V | Active”H” | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1C25-E6T1U3 | 2.5V | Active”H” | Unavailable | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1C25-U5T1U3 | 2.5V | Active”H” | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1C33-E6T1U3 | 3.3V | Active”H” | Unavailable | Available | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1C33-U5T1U3 | 3.3V | Active”H” | Unavailable | Available | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1D00-E6T1U3 | Externally set | Active”H” | Unavailable | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1D00-U5T1U3 | Externally set | Active”H” | Unavailable | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1D12-E6T1U3 | 1.2V | Active”H” | Unavailable | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1D12-U5T1U3 | 1.2V | Active”H” | Unavailable | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1D18-E6T1U3 | 1.8V | Active”H” | Unavailable | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1D18-U5T1U3 | 1.8V | Active”H” | Unavailable | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1D25-E6T1U3 | 2.5V | Active”H” | Unavailable | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1D25-U5T1U3 | 2.5V | Active”H” | Unavailable | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
S-13A1D33-E6T1U3 | 3.3V | Active”H” | Unavailable | Unavailable | -40℃-85℃ | HSOP-6 | 4000 |
S-13A1D33-E8T1U3 | 3.3V | Active”H” | Unavailable | Unavailable | -40℃-85℃ | HSOP-8A | 4000 |
S-13A1D33-U5T1U3 | 3.3V | Active”H” | Unavailable | Unavailable | -40℃-85℃ | SOT-89-5 | 1000 |
