S-1335系列是使用CMOS技术开发的低压差、高精度输出电压、备有软启动功能、输出电流为150 mA的正电压型电压稳压器。
S-1335系列：ABLIC带软启动功能、5.5 V输入、150 mA的电压稳压器
S-1335系列是使用CMOS技术开发的低压差、高精度输出电压、备有软启动功能、输出电流为150 mA的正电压型电压稳压器。
可以调整在接通电源后或将ON / OFF端子设定为ON后的输出电压的上升时间。可以使用1.0 μF的小型陶瓷电容器，也可以在36 μA (典型值) 的低消耗电流的条件下工作。为了使负载电流不超过输出晶体管的电流容量，内置了过电流保护电路。
因采用SOT-23-5, SC-82AB和超小型HSNT-4 (1010) 封装，故可高密度安装。
特点
• 输出电压 : 在1.0 V ~ 3.6 V的范围内，可以0.05 V为进阶单位来选择
• 输入电压 : 1.5 V ~ 5.5 V
• 输出电压精度 : ±1.0% (1.0 V ~ 1.45 V输出产品 : ±15 mV)
• 输入输出电压差 : 70 mV (典型值) (2.8 V输出产品, IOUT = 100 mA)
• 消耗电流 : 工作时 : 36 μA (典型值), 54 μA (最大值)
休眠时 : 0.1 μA (典型值), 1.0 μA (最大值)
• 输出电流 : 可输出150 mA (VIN≥VOUT(S) + 1.0 V)*1
• 输入、输出电容器 : 能够使用大于或等于1.0 μF的陶瓷电容器
• 纹波抑制率 : 70 dB (典型值) (f = 10 kHz, VOUT(S)≤2.5 V)
80 dB (典型值) (f = 1.0 kHz)
• 内置软启动电路 : 可以调整在接通电源后或将ON / OFF端子设定为ON后的输出电压的上升时间。
SOT-23-5的软启动时间可通过SST端子切换tSS0 = 0.1 ms (典型值) / tSS1 = 1.0 ms (典型值)
SC-82AB的软启动时间固定为tSS0 = 0.1 ms (典型值)
HSNT-4 (1010) 的软启动时间固定为tSS0 = 0.1 ms (典型值) 或tSS1 = 1.0 ms (典型值)
• 内置过载电流保护电路 : 限制输出晶体管的过载电流
• 内置ON / OFF控制电路 : 能够延长电池的使用寿命
可选择放电分路功能的 "有" / "无"
可选择下拉功能的 "有" / "无"
• 工作温度范围 : Ta = −40°C ~ +85°C
• 无铅 (Sn 100%)、无卤素
*1. 请注意在输出大电流时的封装容许功耗。
用途
• 数码相机、电视机的稳压电源
• 电池供电设备的稳压电源
• 携带电话的稳压电源
• 便携设备的稳压电源
封装

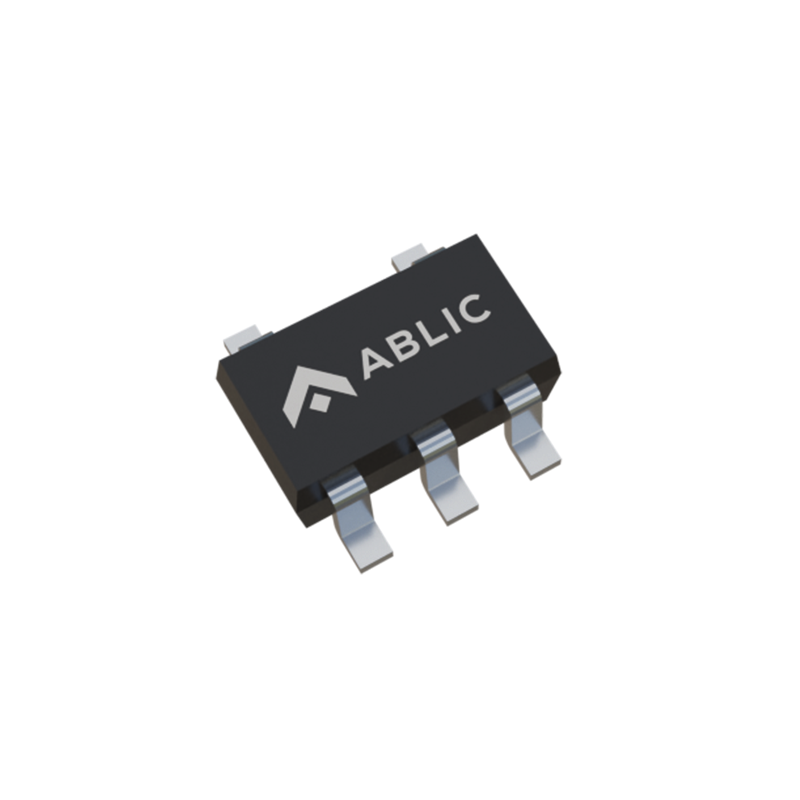

• SOT-23-5

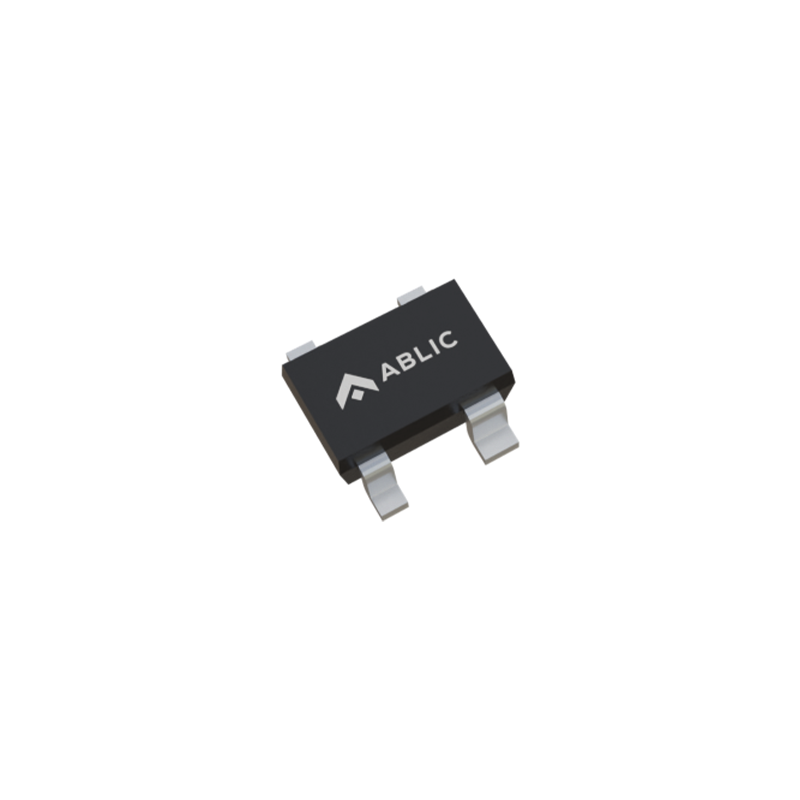

• SC-82AB

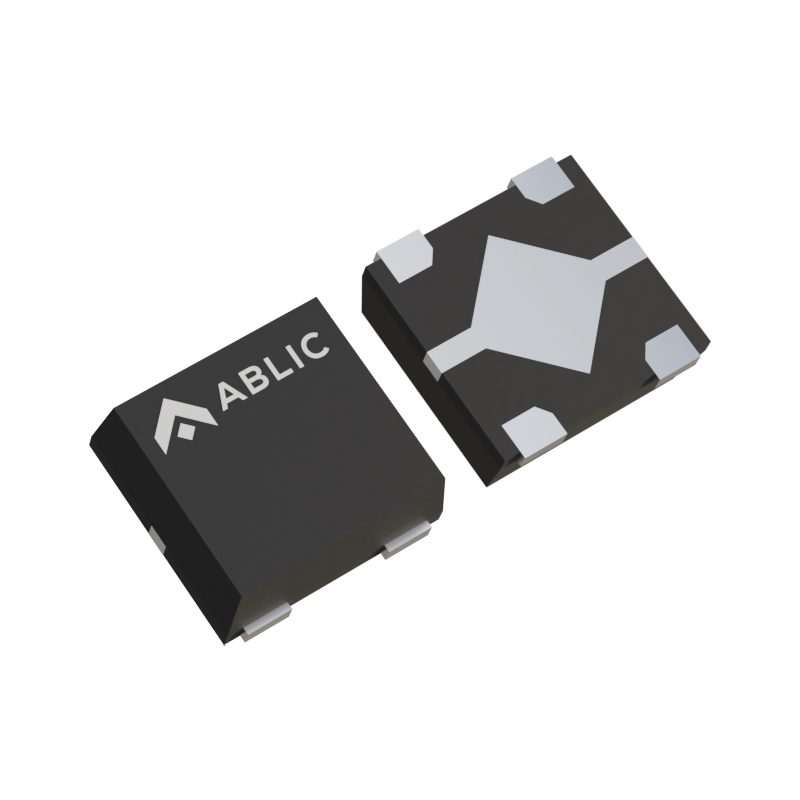

• HSNT-4 (1010)
Part List
Part number | Output voltage | ON/OFF logic | Discharge Shunt Function | Pull-down Resistor | Soft-start Time (typ.) | Operating temperature | Package | MOQ (pcs/reel) |
S-1335A12-A4T2U3 | 1.2V | Active”H” | Available | Available | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335A12-N4T1U3 | 1.2V | Active”H” | Available | Available | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335A18-A4T2U3 | 1.8V | Active”H” | Available | Available | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335A18-N4T1U3 | 1.8V | Active”H” | Available | Available | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335A25-A4T2U3 | 2.5V | Active”H” | Available | Available | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335A25-N4T1U3 | 2.5V | Active”H” | Available | Available | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335A33-A4T2U3 | 3.3V | Active”H” | Available | Available | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335A33-N4T1U3 | 3.3V | Active”H” | Available | Available | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335B12-A4T2U3 | 1.2V | Active”H” | Available | Unavailable | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335B12-N4T1U3 | 1.2V | Active”H” | Available | Unavailable | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335B18-A4T2U3 | 1.8V | Active”H” | Available | Unavailable | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335B18-N4T1U3 | 1.8V | Active”H” | Available | Unavailable | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335B25-A4T2U3 | 2.5V | Active”H” | Available | Unavailable | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335B25-N4T1U3 | 2.5V | Active”H” | Available | Unavailable | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335B33-A4T2U3 | 3.3V | Active”H” | Available | Unavailable | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335B33-N4T1U3 | 3.3V | Active”H” | Available | Unavailable | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335C12-A4T2U3 | 1.2V | Active”H” | Unavailable | Available | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335C12-N4T1U3 | 1.2V | Active”H” | Unavailable | Available | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335C18-A4T2U3 | 1.8V | Active”H” | Unavailable | Available | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335C18-N4T1U3 | 1.8V | Active”H” | Unavailable | Available | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335C25-A4T2U3 | 2.5V | Active”H” | Unavailable | Available | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335C25-N4T1U3 | 2.5V | Active”H” | Unavailable | Available | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335C33-A4T2U3 | 3.3V | Active”H” | Unavailable | Available | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335C33-N4T1U3 | 3.3V | Active”H” | Unavailable | Available | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335D12-A4T2U3 | 1.2V | Active”H” | Unavailable | Unavailable | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335D12-N4T1U3 | 1.2V | Active”H” | Unavailable | Unavailable | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335D18-A4T2U3 | 1.8V | Active”H” | Unavailable | Unavailable | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335D18-N4T1U3 | 1.8V | Active”H” | Unavailable | Unavailable | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335D25-A4T2U3 | 2.5V | Active”H” | Unavailable | Unavailable | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335D25-N4T1U3 | 2.5V | Active”H” | Unavailable | Unavailable | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335D33-A4T2U3 | 3.3V | Active”H” | Unavailable | Unavailable | 0.1ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335D33-N4T1U3 | 3.3V | Active”H” | Unavailable | Unavailable | 0.1ms | -40℃-85℃ | SC-82AB | 3000 |
S-1335E12-A4T2U3 | 1.2V | Active”H” | Available | Available | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335E18-A4T2U3 | 1.8V | Active”H” | Available | Available | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335E25-A4T2U3 | 2.5V | Active”H” | Available | Available | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335E33-A4T2U3 | 3.3V | Active”H” | Available | Available | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335F12-A4T2U3 | 1.2V | Active”H” | Available | Unavailable | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335F18-A4T2U3 | 1.8V | Active”H” | Available | Unavailable | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335F25-A4T2U3 | 2.5V | Active”H” | Available | Unavailable | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335F33-A4T2U3 | 3.3V | Active”H” | Available | Unavailable | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335G12-A4T2U3 | 1.2V | Active”H” | Unavailable | Available | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335G18-A4T2U3 | 1.8V | Active”H” | Unavailable | Available | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335G25-A4T2U3 | 2.5V | Active”H” | Unavailable | Available | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335G33-A4T2U3 | 3.3V | Active”H” | Unavailable | Available | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335H12-A4T2U3 | 1.2V | Active”H” | Unavailable | Unavailable | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335H18-A4T2U3 | 1.8V | Active”H” | Unavailable | Unavailable | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335H25-A4T2U3 | 2.5V | Active”H” | Unavailable | Unavailable | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1335H33-A4T2U3 | 3.3V | Active”H” | Unavailable | Unavailable | 1.0ms | -40℃-85℃ | HSNT-4(1010) | 10000 |
