S-1317系列：ABLIC 0.35 mA超低消耗电流 5.5 V输入、100 mA的CMOS电压稳压器

S-1317系列是采用CMOS技术开发的超低消耗电流、低压差的正电压型电压稳压器

S-1317系列：ABLIC 0.35 mA超低消耗电流 5.5 V输入、100 mA的CMOS电压稳压器

S-1317系列是采用CMOS技术开发的超低消耗电流、低压差的正电压型电压稳压器。消耗电流仅为0.35 μA (典型值)，输出电压精度高达±1.0%，最适用于便携设备以及电池供电设备。

特点

输出电压 : 在1.0 V to 3.5 V的范围内，以0.05 V为进阶单位来选择

输入电压 : 1.5 V to 5.5 V

输出电压精度 : ±1.0% (1.0 V ~ 1.45 V输出产品: ±15 mV) (Ta = +25°C)

输入输出电压差 : 20 mV (典型值) (2.5 V输出产品、IOUT = 10 mA时) (Ta = +25°C)

工作时消耗电流 : 0.35 μA (典型值) (Ta = +25°C)

输出电流 : 可输出100 mA (VIN ≥ VOUT(S) + 1.0 V时)*1

输入电容器 : 可以使用陶瓷电容器 (大于或等于1.0 μF)

输出电容器 : 可以使用陶瓷电容器 (1.0 μF to 100 μF)

内置过载电流保护电路 : 限制输出晶体管的过载电流

工作温度范围 Ta = -40°C to +85°C

无铅 (Sn 100%)、无卤素

*1. 请注意在输出大电流时不要超过IC的容许功耗。

用途

电池供电设备的稳压电源

便携通讯设备、数码相机、数码音响播放器的稳压电源

家用电器产品的稳压电源

封装

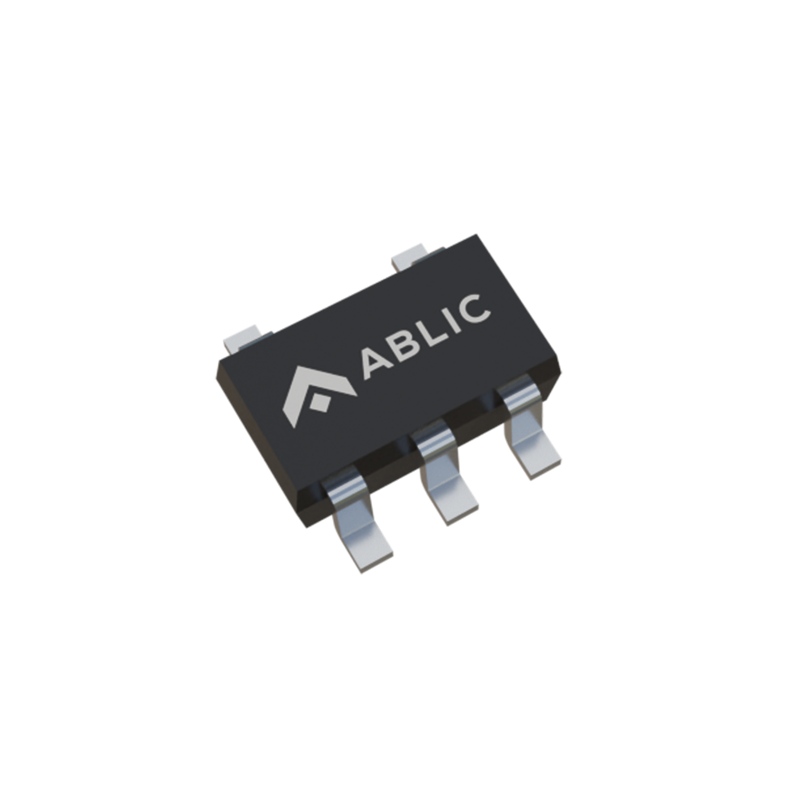

SOT-23-5

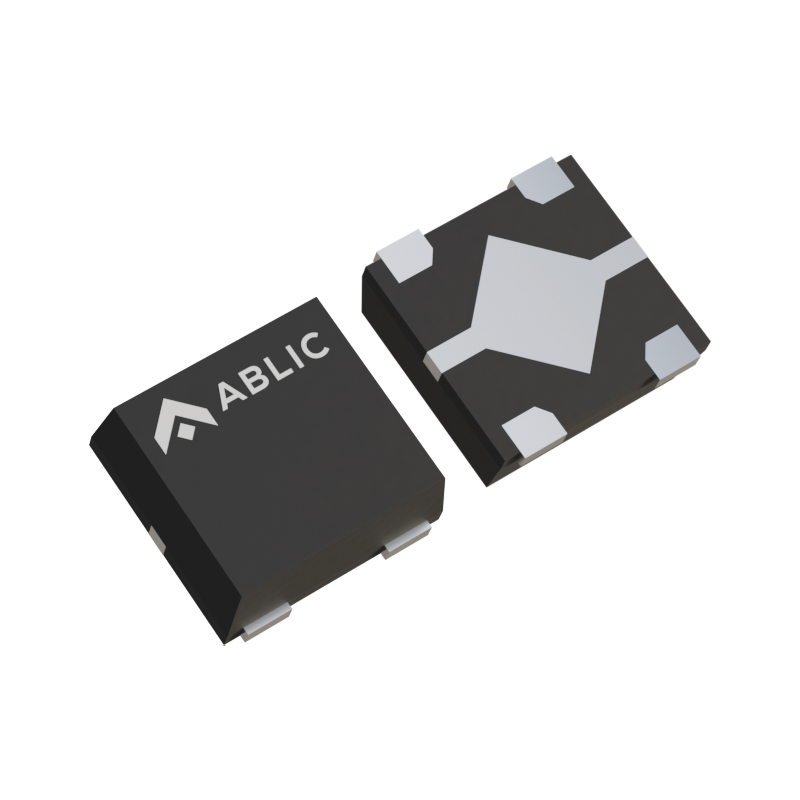

HSNT-4(1010)
