S-1312xxxH系列：ABLIC工作温度105°C、 5.5 V输入、150 mA的电压稳压器

S-1312xxxH系列是使用CMOS技术开发的低消耗电流、高纹波抑制率、低压差的正电压型电压稳压器。

即使消耗电流仅为20 μA (典型值)，也能达到75 dB (典型值) 的高纹波抑制率，且可使用大于或等于0.22 μF的陶瓷电容器作为输入、输出电容器。

其输出电压精度高达±1.0%。

特点

• 输出电压 : 在1.0 V ~ 3.5 V的范围内，可以0.05 V为进阶单位来选择

• 输入电压 : 1.5 V ~ 5.5 V

• 输出电压精度 : ±1.0% (1.0 V ~ 1.45 V输出产品: ±15 mV)

• 输入输出电压差 : 160 mV (典型值) (2.8 V输出产品、IOUT = 100 mA)

• 消耗电流 : 工作时 : 20 μA (典型值)、30 μA (最大值)

休眠时 : 0.1 μA (典型值)、1.0 μA (最大值)

• 输出电流 : 可输出150 mA (VIN≥VOUT(S) + 1.0 V)*1

• 输入、输出电容器 : 能够使用大于或等于0.22 μF的陶瓷电容器

• 纹波抑制率 : 75 dB (典型值) (1.2 V输出产品、f = 1.0 kHz)

70 dB (典型值) (2.85 V输出产品、f = 1.0 kHz)

• 内置过载电流保护电路 : 限制输出晶体管的过载电流

• 内置热敏关闭电路 : 防止因发热引起对产品的破坏

• 内置ON / OFF控制电路 : 能够延长电池的使用寿命

可选择放电分路功能的 "有" / "无"

可选择下拉功能的 "有" / "无"

• 工作温度范围 : Ta = −40°C ~ +105°C

• 无铅 (Sn 100%)、无卤素

*1. 请注意在输出大电流时不要超过IC的容许功耗。

用途

• 以电池供电的设备的稳压电源

• 家电产品的稳压电源

封装

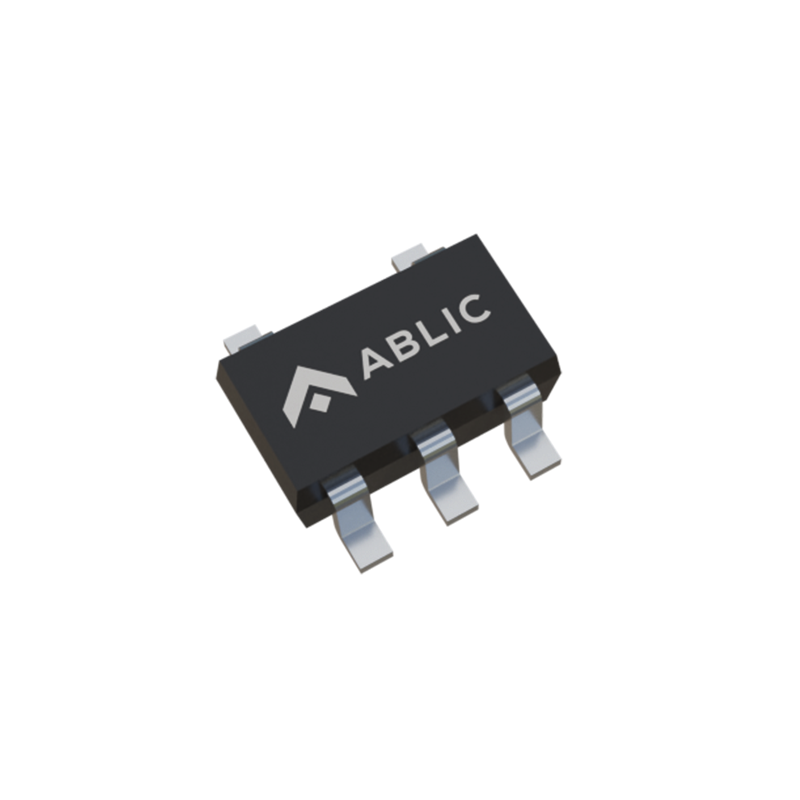

• SOT-23-5

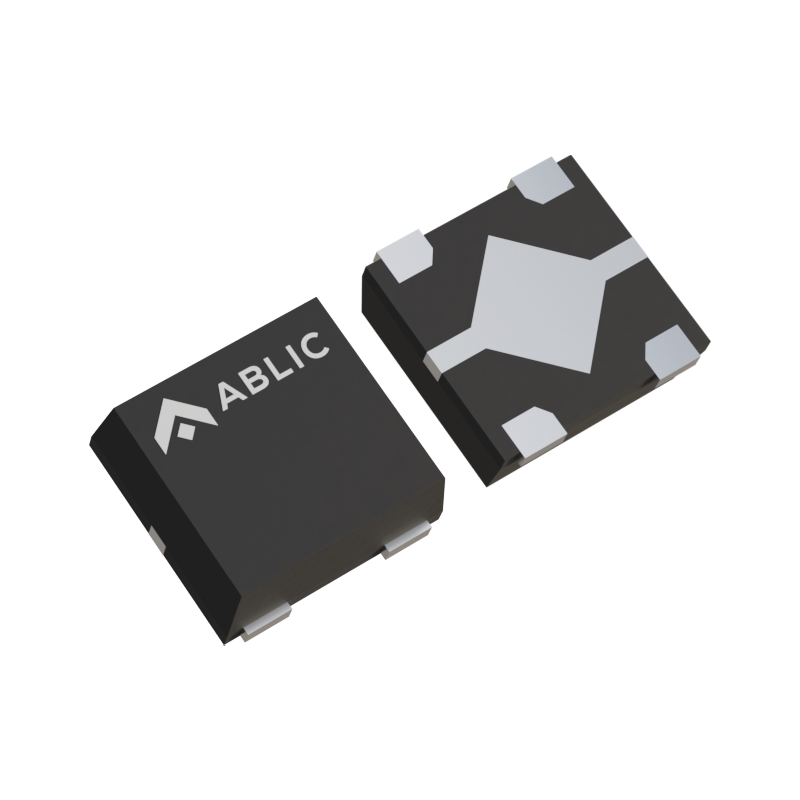

• HSNT-4 (1010)
