S-1312系列：ABLIC 5.5 V输入、150 mA的电压稳压器
S-1312系列是使用CMOS技术开发的低消耗电流、高纹波抑制率、低压差的正电压型电压稳压器。
即使消耗电流仅为20 μA (典型值)，也能达到75 dB (典型值) 的高纹波抑制率，且可使用大于或等于0.22 μF的陶瓷电容器作为输入、输出电容器。
其输出电压精度高达±1.0%。
特点
• 输出电压 : 在1.0 V ~ 3.5 V的范围内，可以0.05 V为进阶单位来选择
• 输入电压 : 1.5 V ~ 5.5 V
• 输出电压精度 : ±1.0% (1.0 V ~ 1.45 V输出产品: ±15 mV)
• 输入输出电压差 : 160 mV (典型值) (2.8 V输出产品、IOUT = 100 mA)
• 消耗电流 : 工作时 : 20 μA (典型值)、30 μA (最大值)
休眠时 : 0.1 μA (典型值)、1.0 μA (最大值)
• 输出电流 : 可输出150 mA (VIN≥VOUT(S) + 1.0 V)*1
• 输入、输出电容器 : 能够使用大于或等于0.22 μF的陶瓷电容器
• 纹波抑制率 : 75 dB (典型值) (1.2 V输出产品、f = 1.0 kHz)
70 dB (典型值) (2.85 V输出产品、f = 1.0 kHz)
• 内置过载电流保护电路 : 限制输出晶体管的过载电流
• 内置热敏关闭电路 : 防止因发热引起对产品的破坏
• 内置ON / OFF控制电路 : 能够延长电池的使用寿命
可选择放电分路功能的 "有" / "无"
可选择下拉功能的 "有" / "无"
• 工作温度范围 : Ta = −40°C ~ +85°C
• 无铅 (Sn 100%)、无卤素
*1. 请注意在输出大电流时的封装容许功耗。
用途
• 携带通信设备、数码相机、数码音响设备的稳压电源
• 以电池供电的设备的稳压电源
• 家电产品的稳压电源
封装

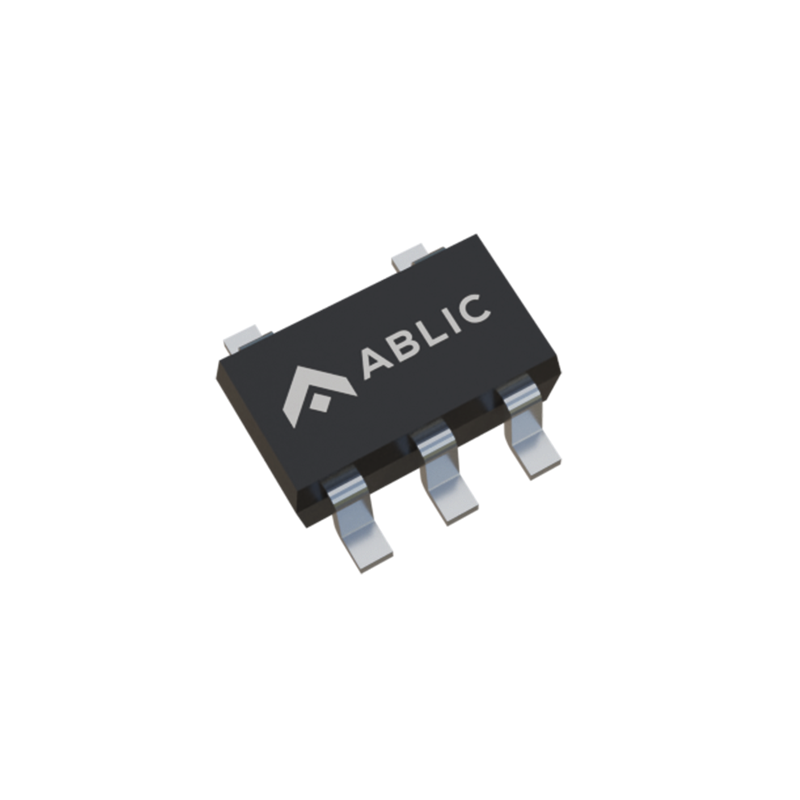

• SOT-23-5

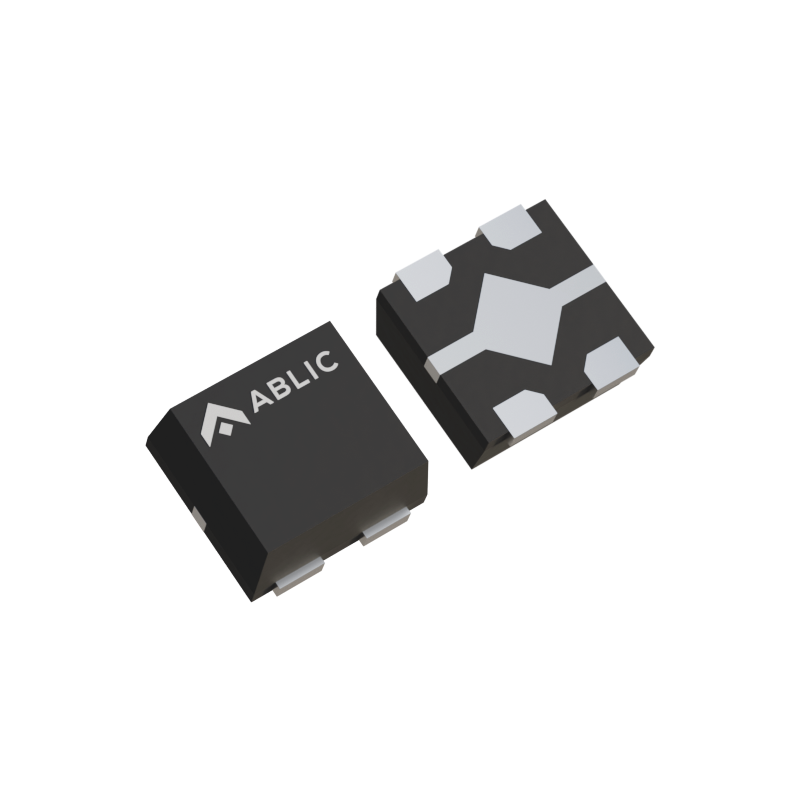

• HSNT-4 (1010)

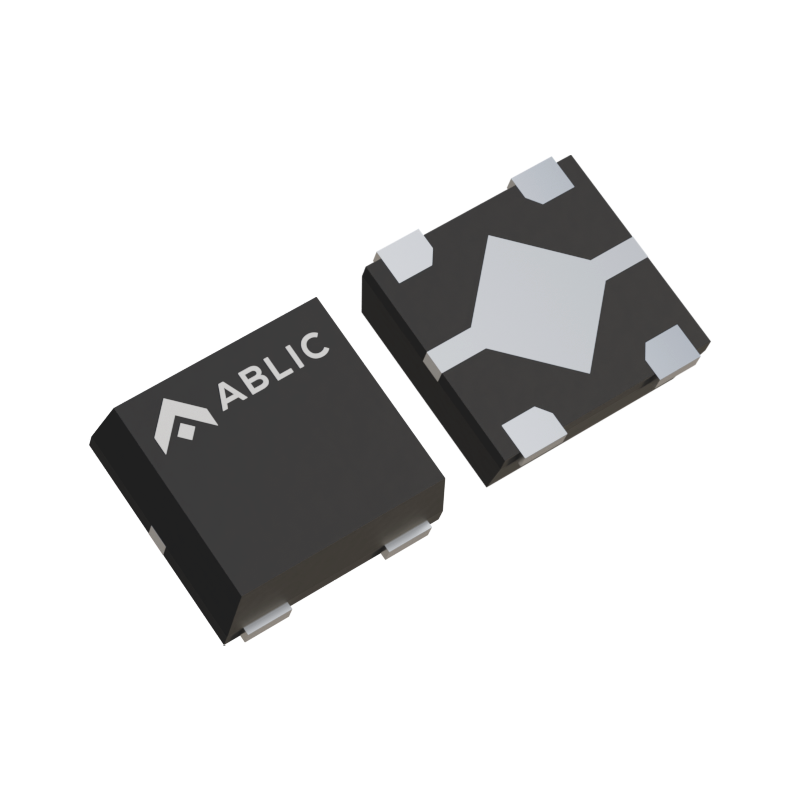

• HSNT-4 (0808)
Part List
Part number | Output voltage | ON/OFF logic | Discharge Shunt Function | Pull-down Resistor | Operating temperature | Package | MOQ (pcs/reel) |
S-1312A12-A4T1U3 | 1.2V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312A12-A4T2U3 | 1.2V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312A12-M5T1U3 | 1.2V | Active"H" | Available | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312A18-A4T1U3 | 1.8V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312A18-A4T2U3 | 1.8V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312A18-M5T1U3 | 1.8V | Active"H" | Available | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312A25-A4T1U3 | 2.5V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312A25-A4T2U3 | 2.5V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312A25-M5T1U3 | 2.5V | Active"H" | Available | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312A33-A4T1U3 | 3.3V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312A33-A4T2U3 | 3.3V | Active"H" | Available | Available | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312A33-M5T1U3 | 3.3V | Active"H" | Available | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312B12-A4T1U3 | 1.2V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312B12-A4T2U3 | 1.2V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312B12-M5T1U3 | 1.2V | Active"H" | Available | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312B18-A4T1U3 | 1.8V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312B18-A4T2U3 | 1.8V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312B18-M5T1U3 | 1.8V | Active"H" | Available | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312B25-A4T1U3 | 2.5V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312B25-A4T2U3 | 2.5V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312B25-M5T1U3 | 2.5V | Active"H" | Available | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312B33-A4T1U3 | 3.3V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312B33-A4T2U3 | 3.3V | Active"H" | Available | Unavailable | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312B33-M5T1U3 | 3.3V | Active"H" | Available | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312C12-A4T1U3 | 1.2V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312C12-A4T2U3 | 1.2V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312C12-M5T1U3 | 1.2V | Active"H" | Unavailable | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312C18-A4T1U3 | 1.8V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312C18-A4T2U3 | 1.8V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312C18-M5T1U3 | 1.8V | Active"H" | Unavailable | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312C25-A4T1U3 | 2.5V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312C25-A4T2U3 | 2.5V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312C25-M5T1U3 | 2.5V | Active"H" | Unavailable | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312C33-A4T1U3 | 3.3V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312C33-A4T2U3 | 3.3V | Active"H" | Unavailable | Available | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312C33-M5T1U3 | 3.3V | Active"H" | Unavailable | Available | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312D12-A4T1U3 | 1.2V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312D12-A4T2U3 | 1.2V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312D12-M5T1U3 | 1.2V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312D18-A4T1U3 | 1.8V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312D18-A4T2U3 | 1.8V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312D18-M5T1U3 | 1.8V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312D25-A4T1U3 | 2.5V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312D25-A4T2U3 | 2.5V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312D25-M5T1U3 | 2.5V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
S-1312D33-A4T1U3 | 3.3V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4(0808) | 10000 |
S-1312D33-A4T2U3 | 3.3V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | HSNT-4(1010) | 10000 |
S-1312D33-M5T1U3 | 3.3V | Active"H" | Unavailable | Unavailable | -40℃-85℃ | SOT-23-5 | 3000 |
