S-1213系列是采用高耐压CMOS工艺技术开发的高耐压、低消耗电流、高精度输出电压的正电压电压稳压器。
S-1213系列：ABLIC工作温度105°C、36 V输入、500 mA的电压稳压器
S-1213系列是采用高耐压CMOS工艺技术开发的高耐压、低消耗电流、高精度输出电压的正电压电压稳压器。
最大工作电压可高达36 V，消耗电流却仅为5.0 μA (典型值)，因此可在低消耗电流下工作。并且，由于内置了低通态电阻输出晶体管，所以输入输出电压差非常小，能够获得较大的输出电流。不仅备有可在IC内部设定输出电压型产品，还备有可通过外部电阻设定输出电压型的产品。为了限制输出晶体管的过载电流，内置了过载电流保护电路；为了限制发热，内置了热敏关闭电路。
特点
• 输出电压 (内部设定) : 1.8 V, 3.0 V, 3.3 V, 5.0 V, 8.0 V, 12.0 V, 15.0 V
• 输出电压 (外部设定) : 在1.8 V ~ 30.0 V的范围内，可通过外部电阻设定
• 输入电压 : 2.8 V ~ 36.0 V
• 输出电压精度 : ±1.0% (Ta = +25°C)
• 消耗电流 : 工作时 : 5.0 μA (典型值) (Ta = +25°C)
休眠时 : 0.1 μA (典型值) (Ta = +25°C)
• 输出电流 : 可输出500 mA (VIN≥VOUT(S) + 1.0 V时)*1
• 输入、输出电容器 : 可以使用陶瓷电容器 (大于或等于1.0 μF)
• 内置过载电流保护电路 : 限制输出晶体管的过载电流 (带输入输出电压差检测功能)
• 内置热敏关闭电路 : 检测温度170°C (典型值)
• 内置ON / OFF控制电路 : 能够延长电池的使用寿命
有放电分路功能
有下拉功能
• 工作温度范围 : Ta = −40°C ~ +105°C
• 无铅 (Sn 100%)、无卤素
*1. 请注意在输出大电流时不要超过IC的容许功耗。
*2. 详情请与代理商联系。
用途
• 产业机器的稳压电源
• 家电产品的稳压电源
封装

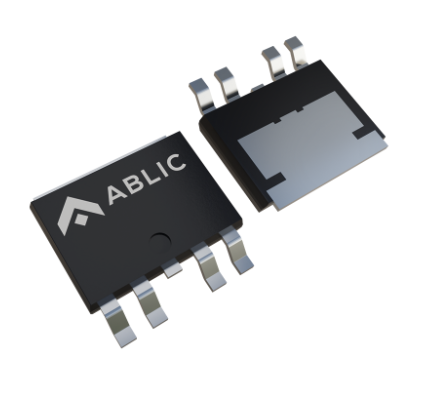

• TO-252-5S(A)

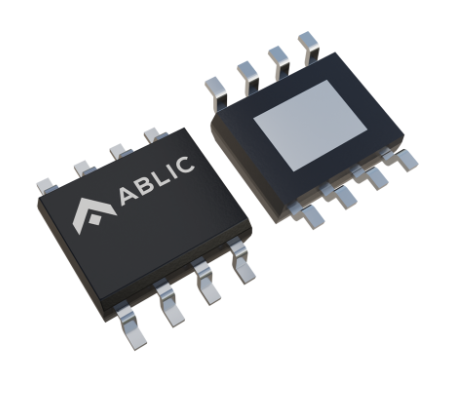

• HSOP-8A
Part List
Part number | Output voltage | ON/OFF logic | Operating temperature | Package | MOQ (pcs/reel) |
S-1213B00H-E8T1U7 | Externally set | Active"H" | -40℃-105℃ | HSOP-8A | 4000 |
S-1213B00H-V5T2U7 | Externally set | Active"H" | -40℃-105℃ | TO-252-5S(A) | 4000 |
S-1213B18H-E8T1U7 | 1.8V | Active"H" | -40℃-105℃ | HSOP-8A | 4000 |
S-1213B18H-V5T2U7 | 1.8V | Active"H" | -40℃-105℃ | TO-252-5S(A) | 4000 |
S-1213B30H-E8T1U7 | 3.0V | Active"H" | -40℃-105℃ | HSOP-8A | 4000 |
S-1213B30H-V5T2U7 | 3.0V | Active"H" | -40℃-105℃ | TO-252-5S(A) | 4000 |
S-1213B33H-E8T1U7 | 3.3V | Active"H" | -40℃-105℃ | HSOP-8A | 4000 |
S-1213B33H-V5T2U7 | 3.3V | Active"H" | -40℃-105℃ | TO-252-5S(A) | 4000 |
S-1213B50H-E8T1U7 | 5.0V | Active"H" | -40℃-105℃ | HSOP-8A | 4000 |
S-1213B50H-V5T2U7 | 5.0V | Active"H" | -40℃-105℃ | TO-252-5S(A) | 4000 |
S-1213B80H-E8T1U7 | 8.0V | Active"H" | -40℃-105℃ | HSOP-8A | 4000 |
S-1213B80H-V5T2U7 | 8.0V | Active"H" | -40℃-105℃ | TO-252-5S(A) | 4000 |
S-1213BC0H-E8T1U7 | 12.0V | Active"H" | -40℃-105℃ | HSOP-8A | 4000 |
S-1213BC0H-V5T2U7 | 12.0V | Active"H" | -40℃-105℃ | TO-252-5S(A) | 4000 |
S-1213BF0H-E8T1U7 | 15.0V | Active"H" | -40℃-105℃ | HSOP-8A | 4000 |
S-1213BF0H-V5T2U7 | 15.0V | Active"H" | -40℃-105℃ | TO-252-5S(A) | 4000 |
