S-1206系列：ALBIC超低消耗电流、低压差型CMOS电压稳压器
S-1206 系列是使用 CMOS 技术开发的超低消耗电流、低压差、高精度输出电压、250 mA 输出电流的正电压型电压稳压器。
其输入输出电容器微小，只有 0.1 F，且可以在超低的消耗电流（1.0 A（典型值））条件下工作。
另外因内置低通态电阻晶体管，故输入输出电压差小，且可以获得较大的输出电流。内置了过载电流保护电路，以使负载电流不超过输出晶体管的电流容量。
封装形式备有 SOT-23-3﹑SOT-89-3、SNT-6A(H)的 3 种。
与以往的 CMOS 工艺电压稳压器相比，本产品所能使用的电容器种类得以增多，也可使用小型的输入﹑输出陶瓷电容器。由于结合了超低消耗电流和小型封装的特点，所以最适用于便携设备。
特点
输出电压 : 在1.2 V ~ 5.2 V的范围内，可以0.05 V为进阶单位来选择
输入电压 : 1.7 V ~ 6.5 V
输出电压精度 : ±1.0%（1.2 V ~ 1.45 V输出产品﹕±15 mV）
输入输出电压差 : 150 mV（典型值）（3.0 V输出产品﹐IOUT = 100 mA）
消耗电流 : 工作时﹕1.0 A（典型值）、1.5 A（最大值）
输出电流 : 可输出250 mA（3.0 V输出产品﹐VIN≥VOUT(S)＋1.0 V）*1
输入﹑输出电容器 : 能够使用大于或等于0.1 F的陶瓷电容器
内置过载电流保护电路 : 限制输出晶体管的过载电流
工作温度范围 : Ta = －40°C ~＋85°C
无铅、Sn 100%、无卤素*2
*1. 请注意在输出大电流时的封装容许功耗。
*2. 详情请参阅“ 产品型号的构成”。
用途
电池供电设备的稳压电源
携带电话的稳压电源
便携设备的稳压电源
封装

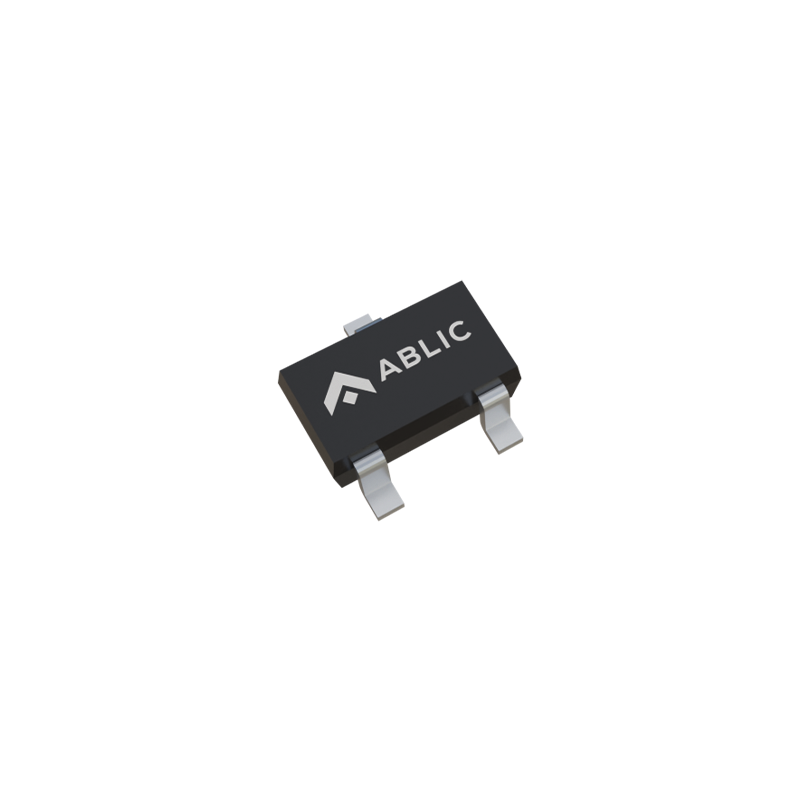

SOT-23-3

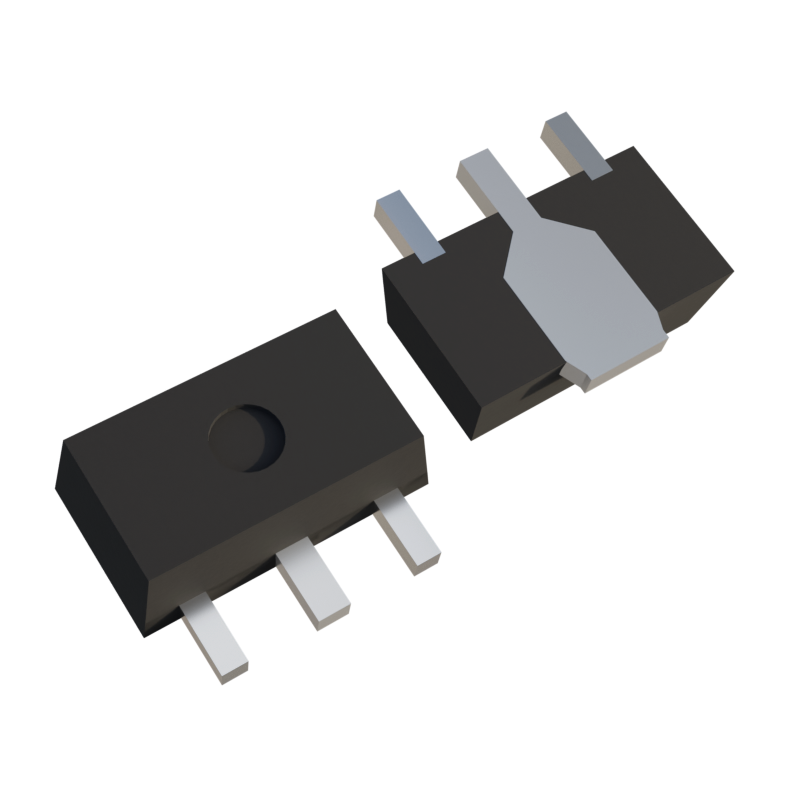

SOT-89-3

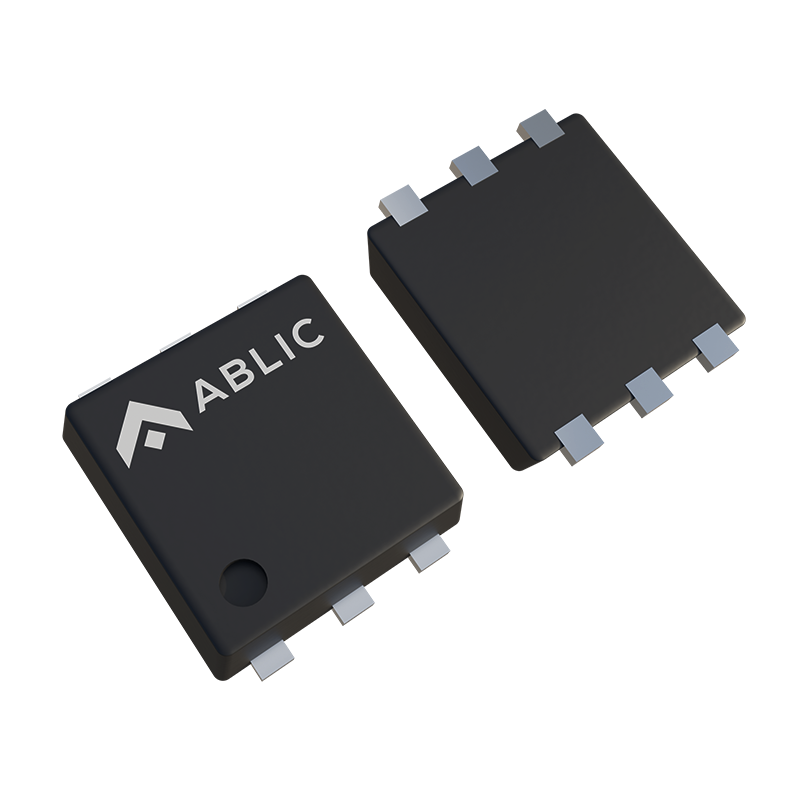

SNT-6A(H)
Part List
Part number | Output voltage | Operating temperature | Package | MOQ (pcs/reel) |
S-1206B12-I6T2U | 1.2V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B12-M3T1U | 1.2V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B12-U3T1U | 1.2V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B13-I6T2U | 1.3V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B13-M3T1U | 1.3V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B13-U3T1U | 1.3V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B14-I6T2U | 1.4V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B14-M3T1U | 1.4V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B14-U3T1U | 1.4V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B15-I6T2U | 1.5V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B15-M3T1U | 1.5V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B15-U3T1U | 1.5V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B16-I6T2U | 1.6V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B16-M3T1U | 1.6V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B16-U3T1U | 1.6V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B17-I6T2U | 1.7V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B17-M3T1U | 1.7V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B17-U3T1U | 1.7V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B18-I6T2U | 1.8V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B18-M3T1U | 1.8V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B18-U3T1U | 1.8V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B19-I6T2U | 1.9V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B19-M3T1U | 1.9V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B19-U3T1U | 1.9V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B1J-I6T2U | 1.85V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B1J-M3T1U | 1.85V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B1J-U3T1U | 1.85V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B20-I6T2U | 2.0V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B20-M3T1U | 2.0V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B20-U3T1U | 2.0V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B21-I6T2U | 2.1V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B21-M3T1U | 2.1V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B21-U3T1U | 2.1V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B22-I6T2U | 2.2V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B22-M3T1U | 2.2V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B22-U3T1U | 2.2V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B23-I6T2U | 2.3V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B23-M3T1U | 2.3V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B23-U3T1U | 2.3V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B24-I6T2U | 2.4V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B24-M3T1U | 2.4V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B24-U3T1U | 2.4V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B25-I6T2U | 2.5V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B25-M3T1U | 2.5V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B25-U3T1U | 2.5V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B26-I6T2U | 2.6V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B26-M3T1U | 2.6V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B26-U3T1U | 2.6V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B27-I6T2U | 2.7V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B27-M3T1U | 2.7V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B27-U3T1U | 2.7V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B28-I6T2U | 2.8V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B28-M3T1U | 2.8V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B28-U3T1U | 2.8V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B29-I6T2U | 2.9V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B29-M3T1U | 2.9V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B29-U3T1U | 2.9V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B2J-I6T2U | 2.85V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B2J-M3T1U | 2.85V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B2J-U3T1U | 2.85V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B30-I6T2U | 3.0V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B30-M3T1U | 3.0V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B30-U3T1U | 3.0V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B31-I6T2U | 3.1V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B31-M3T1U | 3.1V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B31-U3T1U | 3.1V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B32-I6T2U | 3.2V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B32-M3T1U | 3.2V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B32-U3T1U | 3.2V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B33-I6T2U | 3.3V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B33-M3T1U | 3.3V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B33-U3T1U | 3.3V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B34-I6T2U | 3.4V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B34-M3T1U | 3.4V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B34-U3T1U | 3.4V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B35-I6T2U | 3.5V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B35-M3T1U | 3.5V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B35-U3T1U | 3.5V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B36-I6T2U | 3.6V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B36-M3T1U | 3.6V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B36-U3T1U | 3.6V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B37-I6T2U | 3.7V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B37-M3T1U | 3.7V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B37-U3T1U | 3.7V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B38-I6T2U | 3.8V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B38-M3T1U | 3.8V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B38-U3T1U | 3.8V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B39-I6T2U | 3.9V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B39-M3T1U | 3.9V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B39-U3T1U | 3.9V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B40-I6T2U | 4.0V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B40-M3T1U | 4.0V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B40-U3T1U | 4.0V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B41-I6T2U | 4.1V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B41-M3T1U | 4.1V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B41-U3T1U | 4.1V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B42-I6T2U | 4.2V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B42-M3T1U | 4.2V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B42-U3T1U | 4.2V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B43-I6T2U | 4.3V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B43-M3T1U | 4.3V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B43-U3T1U | 4.3V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B44-I6T2U | 4.4V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B44-M3T1U | 4.4V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B44-U3T1U | 4.4V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B45-I6T2U | 4.5V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B45-M3T1U | 4.5V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B45-U3T1U | 4.5V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B46-I6T2U | 4.6V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B46-M3T1U | 4.6V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B46-U3T1U | 4.6V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B47-I6T2U | 4.7V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B47-M3T1U | 4.7V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B47-U3T1U | 4.7V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B48-I6T2U | 4.8V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B48-M3T1U | 4.8V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B48-U3T1U | 4.8V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B49-I6T2U | 4.9V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B49-M3T1U | 4.9V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B49-U3T1U | 4.9V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B50-I6T2U | 5.0V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B50-M3T1U | 5.0V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B50-U3T1U | 5.0V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B51-I6T2U | 5.1V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B51-M3T1U | 5.1V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B51-U3T1U | 5.1V | -40℃-85℃ | SOT-89-3 | 1000 |
S-1206B52-I6T2U | 5.2V | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1206B52-M3T1U | 5.2V | -40℃-85℃ | SOT-23-3 | 3000 |
S-1206B52-U3T1U | 5.2V | -40℃-85℃ | SOT-89-3 | 1000 |
