S-1170系列:ABLIC 高纹波抑制率、低压差型、高输出电流CMOS电压稳压器

S-1170系列是采用CMOS技术开发的低压差、高精度输出电压、低消耗电流的正电压电压稳压器。

规格参数

S-1170系列:ABLIC 高纹波抑制率、低压差型、高输出电流CMOS电压稳压器

S-1170系列是采用CMOS技术开发的低压差、高精度输出电压、低消耗电流的正电压电压稳压器。

由于内置了低通态电阻晶体管，所以输入输出电压差很小，能够获得较大的输出电流。为了使负载电流不超过输

出晶体管的电流容量，内置了过电流保护电路，而且为了防止因发热而引起的对产品的破坏，内置了热敏关闭电

路。此外，还能通过ON/OFF控制电路延长电池的使用寿命。和以往的CMOS技术电压稳压器相比，所能使用的

电容器种类有所增加，还能使用小型的陶瓷电容器。因采用SOT-89-5，6-Pin HSON(A)小型封装，故可高密度安

装。

特点

 输出电压 : 在1.5 V ~ 5.5 V的范围内，可以0.1 V为进阶单位来选择

 输出电压精度 : 1.0%

 输入输出电压差 : 120 mV (典型值) (3.0 V输出产品、IOUT = 300 mA)

 消耗电流 : 工作时 : 80 A (典型值)、160 A (最大值)

休眠时 : 0.1 A (典型值)、1.0 A (最大值)

 输出电流 : 可输出800 mA (VINVOUT(S)1.0 V)*1

 输入、输出电容器 : 能够使用大于或等于4.7 F的陶瓷电容器

 纹波抑制率 : 70 dB (典型值) (f = 1.0 kHz)

 内置过载电流保护电路 : 限制输出晶体管的过载电流

 内置热敏关闭电路 : 防止因发热引起对产品的破坏

 内置ON/OFF控制电路 : 能够延长电池的使用寿命

 工作温度范围 : Ta = 40C ~ 85C

 无铅、Sn 100%、无卤素*2

*1. 请注意在大电流输出时的封装容许功耗。

*2. 详情请参阅“ 产品型号的构成”。

用途

 DVD驱动器和CD-ROM驱动器用的稳压电源

 使用电池设备用的稳压电源

 通信设备用的稳压电源

 笔记本电脑用的稳压电源

封装

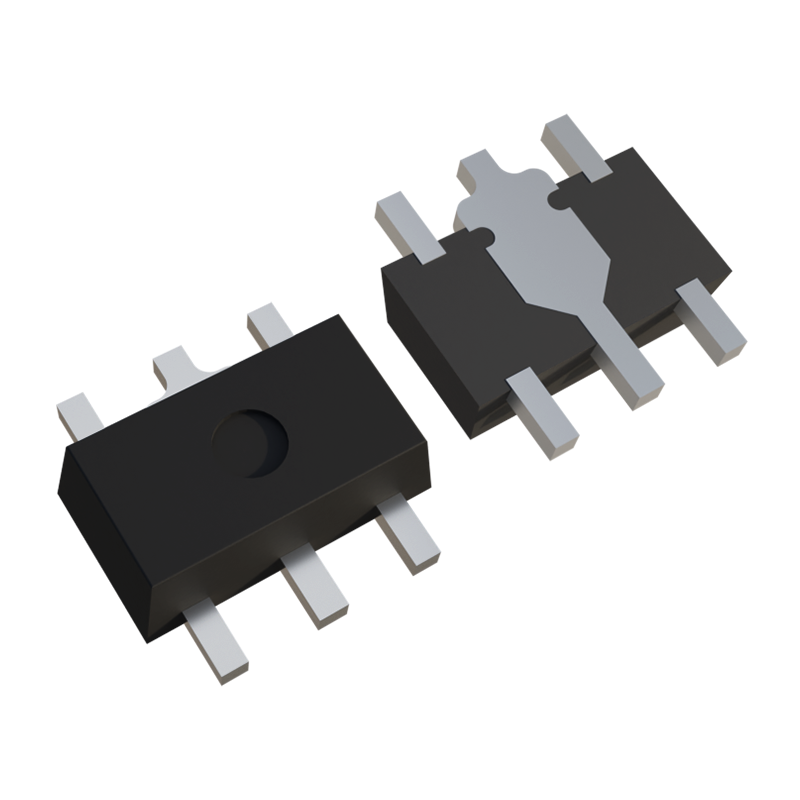

 SOT-89-5

 6-Pin HSON(A)

Part List

Part number	Output voltage	ON/OFF logic	Operating temperature	Package	MOQ (pcs/reel)
S-1170B15UC-OTATFU	1.5V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B16UC-OTBTFU	1.6V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B17UC-OTCTFU	1.7V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B18UC-OTDTFU	1.8V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B19UC-OTETFU	1.9V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B20UC-OTFTFU	2.0V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B21UC-OTGTFU	2.1V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B22UC-OTHTFU	2.2V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B23UC-OTITFU	2.3V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B24UC-OTJTFU	2.4V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B25UC-OTKTFU	2.5V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B26UC-OTLTFU	2.6V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B27UC-OTMTFU	2.7V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B28UC-OTNTFU	2.8V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B29UC-OTOTFU	2.9V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B30UC-OTPTFU	3.0V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B31UC-OTQTFU	3.1V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B32UC-OTRTFU	3.2V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B33UC-OTSTFU	3.3V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B34UC-OTTTFU	3.4V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B35UC-OTUTFU	3.5V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B36UC-OTVTFU	3.6V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B37UC-OTWTFU	3.7V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B38UC-OTXTFU	3.8V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B39UC-OTYTFU	3.9V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B40UC-OTZTFU	4.0V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B41UC-OUATFU	4.1V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B42UC-OUBTFU	4.2V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B43UC-OUCTFU	4.3V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B44UC-OUDTFU	4.4V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B45UC-OUETFU	4.5V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B46UC-OUFTFU	4.6V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B47UC-OUGTFU	4.7V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B48UC-OUHTFU	4.8V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B49UC-OUITFU	4.9V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B50UC-OUJTFU	5.0V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B51UC-OUKTFU	5.1V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B52UC-OULTFU	5.2V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B53UC-OUMTFU	5.3V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B54UC-OUNTFU	5.4V	Active"H"	-40℃-85℃	SOT-89-5	1000
S-1170B55UC-OUOTFU	5.5V	Active"H"	-40℃-85℃	SOT-89-5	1000
