S-1167系列是使用CMOS技术开发的超低消耗电流﹑高纹波抑制率﹑高精度输出电压﹑低压差的正电压型电压稳压器。
S-1167系列：ABLIC 超低消耗电流 高纹波抑制率 低压差型 CMOS电压稳压器
S-1167系列是使用CMOS技术开发的超低消耗电流﹑高纹波抑制率﹑高精度输出电压﹑低压差的正电压型电压稳压器。
尽管消耗电流极其微小，只有9 A（典型值），还是实现了高纹波抑制率70 dB，而且可以使用1.0 F的陶瓷电容器作为输入、输出电容器。
另外因输出电压精度实现了±1.0%的高精度，且内置低通态电阻晶体管，故输入输出电压差也很小。内置了过载电流保护电路，以使负载电流不超过输出晶体管的电流容量。另外由于ON / OFF控制电路的设置也使电池的寿命得以延长。
封装形式有SOT-23-5﹑SNT-6A(H)2种。
与以往的CMOS技术电压稳压器相比，实现了超低消耗电流和超小型封装，所以最适用于便携设备。
特点
输出电压 : 在1.5 V～5.5 V的范围内，可以0.1 V为进阶单位来选择
输入电压 : 2.0 V～6.5 V
输出电压精度 : ±1.0%
输入输出电压差 : 150 mV（典型值）（3.0 V输出产品、IOUT = 100 mA）
消耗电流 : 工作时 : 9 A（典型值）、16 A（最大值）
休眠时 : 0.1 A（典型值）、0.9 A（最大值）
输出电流 : 可输出150 mA（VIN≧VOUT（S）＋1.0 V）*1
输入、输出电容器 : 能够使用大于或等于1.0 F的陶瓷电容器
纹波抑制率 : 70 dB（典型值）（3.0 V输出产品、f = 1.0 kHz）
内置过载电流保护电路 : 限制输出晶体管的过载电流
内置ON / OFF控制电路 : 能够延长电池的使用寿命
工作温度范围 : Ta =－40C ~＋85C
无铅、Sn 100%、无卤素*2
*1. 请注意在输出大电流时的封装容许功耗。
*2. 详情请参阅“ 产品型号的构成”。
用途
·使用电池供电设备的稳压电源
·携带电话用的稳压电源
·便携设备用的稳压电源
封装

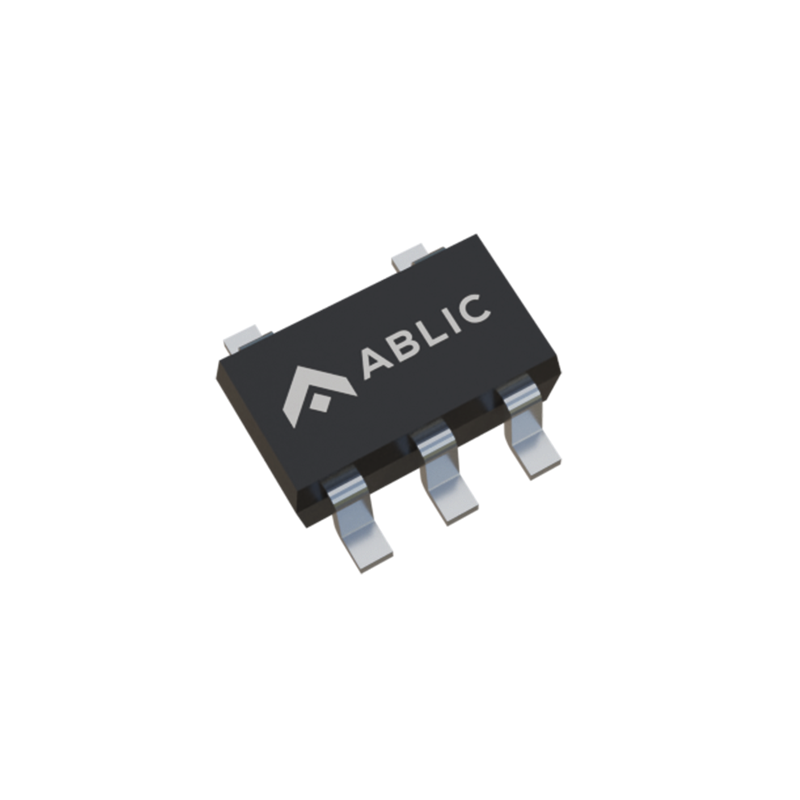

·SOT-23-5

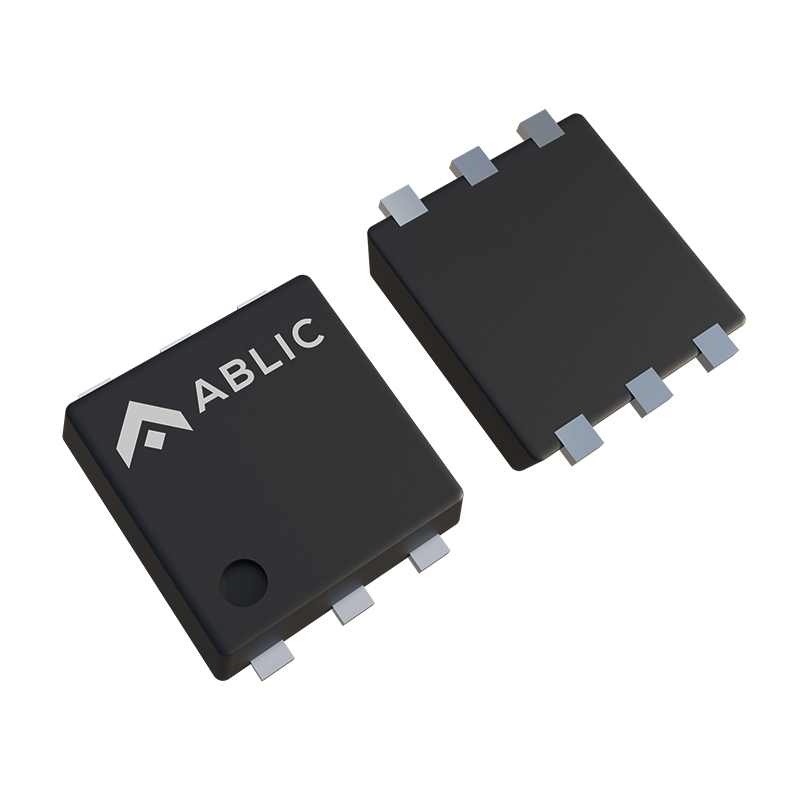

·SNT-6A(H)
Part List
Part number | Output voltage | ON/OFF logic | Operating temperature | Package | MOQ (pcs/reel) |
S-1167A15-M5T1U | 1.5V | Active"L" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167A19-M5T1U | 1.9V | Active"L" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167A1J-M5T1U | 1.85V | Active"L" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167A30-M5T1U | 3.0V | Active"L" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167A33-M5T1U | 3.3V | Active"L" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167A50-M5T1U | 5.0V | Active"L" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B15-I6T2U | 1.5V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B15-M5T1U | 1.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B16-I6T2U | 1.6V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B16-M5T1U | 1.6V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B17-I6T2U | 1.7V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B17-M5T1U | 1.7V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B18-I6T2U | 1.8V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B18-M5T1U | 1.8V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B19-I6T2U | 1.9V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B19-M5T1U | 1.9V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B20-I6T2U | 2.0V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B20-M5T1U | 2.0V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B21-I6T2U | 2.1V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B21-M5T1U | 2.1V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B22-I6T2U | 2.2V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B22-M5T1U | 2.2V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B23-I6T2U | 2.3V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B23-M5T1U | 2.3V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B24-I6T2U | 2.4V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B24-M5T1U | 2.4V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B25-I6T2U | 2.5V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B25-M5T1U | 2.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B26-I6T2U | 2.6V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B26-M5T1U | 2.6V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B27-I6T2U | 2.7V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B27-M5T1U | 2.7V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B28-I6T2U | 2.8V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B28-M5T1U | 2.8V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B29-I6T2U | 2.9V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B29-M5T1U | 2.9V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B2J-I6T2U | 2.85V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B30-I6T2U | 3.0V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B30-M5T1U | 3.0V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B31-I6T2U | 3.1V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B31-M5T1U | 3.1V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B32-I6T2U | 3.2V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B32-M5T1U | 3.2V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B33-I6T2U | 3.3V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B33-M5T1U | 3.3V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B34-I6T2U | 3.4V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B34-M5T1U | 3.4V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B35-I6T2U | 3.5V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B35-M5T1U | 3.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B36-I6T2U | 3.6V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B36-M5T1U | 3.6V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B37-I6T2U | 3.7V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B37-M5T1U | 3.7V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B38-I6T2U | 3.8V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B38-M5T1U | 3.8V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B39-I6T2U | 3.9V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B39-M5T1U | 3.9V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B40-I6T2U | 4.0V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B40-M5T1U | 4.0V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B41-I6T2U | 4.1V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B41-M5T1U | 4.1V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B42-I6T2U | 4.2V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B42-M5T1U | 4.2V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B43-I6T2U | 4.3V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B43-M5T1U | 4.3V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B44-I6T2U | 4.4V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B44-M5T1U | 4.4V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B45-I6T2U | 4.5V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B45-M5T1U | 4.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B46-I6T2U | 4.6V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B46-M5T1U | 4.6V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B47-I6T2U | 4.7V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B47-M5T1U | 4.7V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B48-I6T2U | 4.8V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B48-M5T1U | 4.8V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B49-I6T2U | 4.9V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B49-M5T1U | 4.9V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B50-I6T2U | 5.0V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B50-M5T1U | 5.0V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B51-I6T2U | 5.1V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B51-M5T1U | 5.1V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B52-I6T2U | 5.2V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B52-M5T1U | 5.2V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B53-I6T2U | 5.3V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B53-M5T1U | 5.3V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B54-I6T2U | 5.4V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B54-M5T1U | 5.4V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
S-1167B55-I6T2U | 5.5V | Active"H" | -40℃-85℃ | SNT-6A(H) | 5000 |
S-1167B55-M5T1U | 5.5V | Active"H" | -40℃-85℃ | SOT-23-5 | 3000 |
