S-1142A/B系列：ABLIC高耐压 低消耗电流 低压差型 CMOS电压稳压器

S-1142A/B系列是采用高耐压CMOS技术开发的高耐压、低消耗电流、高精度输出电压的正电压电压稳压器。 由于最大工作电压可高达50 V，而消耗电流却仅为4.0 mA (典型值)，因此可在低消耗电流条件下工作。并且，由于内置了低 通态电阻晶体管，所以输入输出电压差非常小，能够获得较大的输出电流。此外，还内置了ON / OFF控制电路。 为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路；为了防止因发热引起的对产品的破坏，内置了热 敏关闭电路。 因采用高放热的HSOP-6封装，故可高密度安装。 n

特点

· 输出电压 : 在2.0 V ~ 15.0 V的范围内，可以0.1 V为进阶单位来选择

· 输入电压 : 3.0 V ~ 50 V

· 输出电压精度 : ±1.0% (Tj = +25°C) ±3.0% (Tj = -40°C ~ +105°C )

· 消耗电流 : 工作时 : 4.0 mA (典型值)、9.0 mA (最大值) (Ta = -40°C ~ +85°C) 休眠时 : 0.1 mA (典型值)、1.0 mA (最大值) (Ta = -40°C ~ +85°C)

· 输出电流 : 可输出 200 mA (VIN≥VOUT(S) + 2.0 V)*1

· 输入、输出电容器 : 能够使用大于或等于0.1 mF的陶瓷电容器

· 内置过载电流保护电路 : 限制输出晶体管的过载电流

· 内置热敏关闭电路 : 防止因发热引起对产品的破坏

· 内置ON / OFF控制电路 : 能够延长电池的使用寿命

· 工作温度范围 : Ta = -40°C ~ +85°C

· 无铅 (Sn 100%)、无卤素 *1. 请注意在输出大电流时的封装容许功耗。

用途

· 家电产品的稳压电源

封装

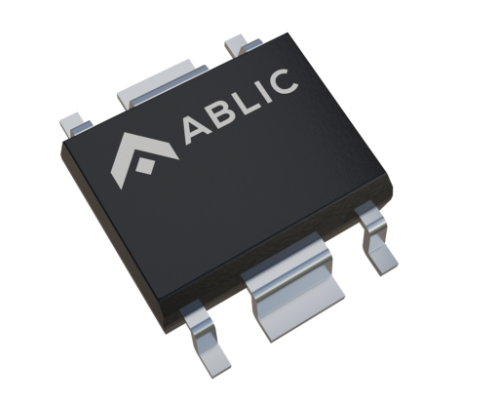

· HSOP-6
