S-1132系列：ABLIC 6.5 V输入、300 mA的电压稳压器

S-1132系列是使用CMOS技术开发的低压差、高精度输出电压、低消耗电流(输出电流为300 mA)的正电压型电压稳压器。 可使用0.1 μF的小型陶瓷电容器，且可在消耗电流极其微小(20 μA (典型值))的条件下工作。内置了过载电流保护电路，使 输出电流不超过输出晶体管的额定电流。 与以往的输出电流为300 mA的CMOS电压稳压器相比，因能采用SNT-6A(H)超小型封装且可使用0.1 μF的小型陶瓷电容器， 故可高密度安装。同时，由于消耗电流低，因此最适用于携带设备。

特点

• 输出电压 : 在1.5 V ~ 5.5 V的范围内，可以0.1 V为进阶单位来选择

• 输入电压 : 2.0 V ~ 6.5 V

• 输出电压精度 : ±1.0 %

• 输入输出电压差 : 130 mV (典型值) (3.0 V输出产品, IOUT=100 mA)

• 消耗电流 : 工作时: 20 μA (典型值)、40 μA (最大值) 休眠时: 0.01 μA (典型值)、1.0 μA (最大值)

• 输出电流 : 可输出300 mA (VIN≥VOUT(S) + 1.0 V)*1

 • 输入、输出电容器 : 能够使用大于或等于0.1 μF的陶瓷电容器

• 纹波抑制率 : 70 dB (典型值) (f = 1.0 kHz)

• 内置过载电流保护电路 : 限制输出晶体管的过载电流

• 内置ON/OFF控制电路 : 能够延长电池的使用寿命

• 工作温度范围 : Ta = −40°C ~ +85°C • 无铅、Sn 100%、无卤素*2

*1. 请注意在输出大电流时的封装容许功耗。

*2. 详情请参阅“n 产品型号的构成”。

用途

• 电池供电设备的稳压电源

• 通信设备的稳压电源

• 家电产品的稳压电源

• 携带电话的稳压电源

封装

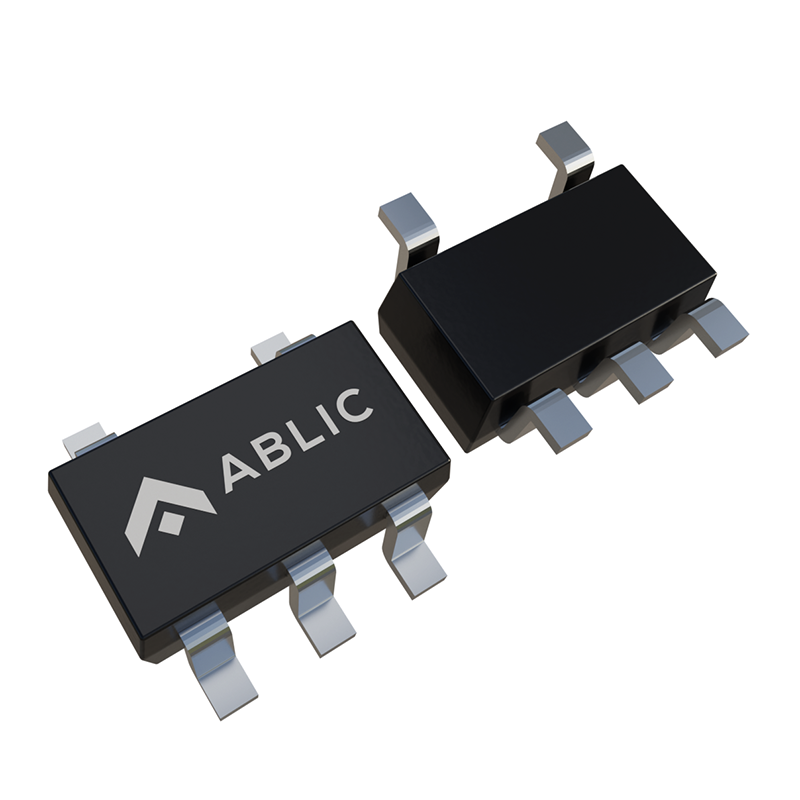

• SOT-23-5

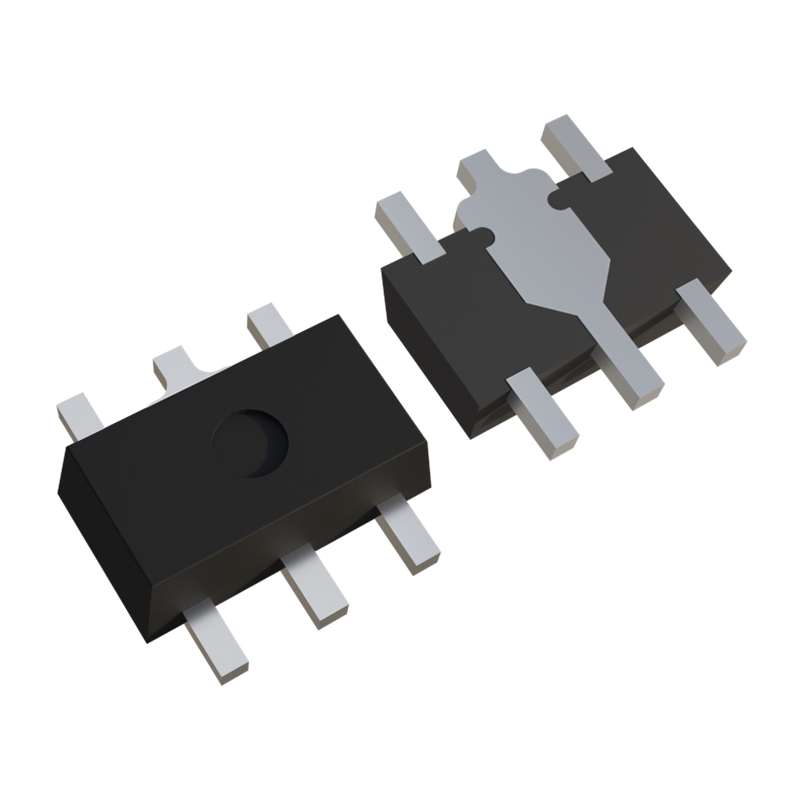

• SOT-89-5

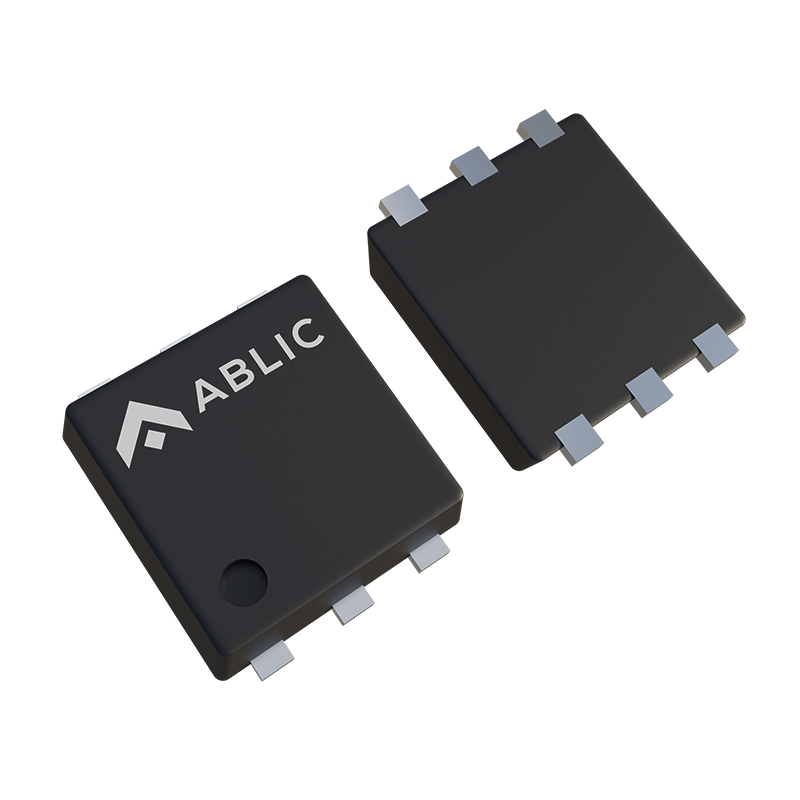

• SNT-6A(H)
