用于可穿戴设备的低功耗内存显示器的显示控制器
间接8位和串行(SPI和QSPI)主机接口
内部96KB RAM
6位彩色像素内存显示
带SPI接口的3位彩色和1位黑白存储器LCD
1/2/4/8bpp灰度LCD,带8位并行或3/4线串行接口
S1D13C00F00C100 和 S1D13C00B00C10B:爱普生(EPSON)内存显示控制器
完整型号:
S1D13C00F00C100
S1D13C00B00C10B
S1D13C00概述
S1D13C00 是用于可穿戴设备的低功耗内存显示器的显示控制器。它支持与 6 位彩色像素内存 (MIP) 面板、3位和1位黑白面板(SPI接口)和1/2/4/8bpp灰度内存LCD面板的接口(8位并行或3/4线串行)。
S1D13C00 具有 96Kbytes 的 RAM,可用作帧缓冲区和其他功能。显示控制器还包括绘图引擎和具有缩放和旋转或水平和垂直剪切的图像/位图复制引擎。 S1D13C00 中的升压电路提供两个可编程电源电压,用于为支持的不同面板供电。 S1D13C00 内置 32kHz、8MHz、12MHz、16MHz 和 20MHz 内部振荡器,提供运行所需的时钟。除了显示控制器功能外,S1D13C00还具有其他外设,如实时时钟/日历(RTC)、SPI、QSPI、I2C、DMA控制器、声音发生器和红外遥控发射器。
S1D13C00 有一个事件处理器,它有一个用于读/写内存和寄存器的简单指令集。例如,可以为事件处理器编写微代码以从 RTC 读取当前时间并使用当前时间值更新显示。主机 MCU 无需唤醒即可执行此显示更新功能。
S1D13C00是一款灵活、低成本、低功耗的多功能解决方案,满足可穿戴设备的显示需求。
S1D13C00特征
• 间接8位和串行(SPI和QSPI)主机接口
• 内部96KB RAM
• 可编程分辨率和颜色深度(6位颜色、3位颜色、1位黑白、1/2/4/8 bpp 灰度)带Alpha通道
• 面板界面:
6位彩色、SPI(3位彩色和1位黑白)、8位并行或3/4线串行(1/2/4/8bpp灰度)
• 用于外部串行闪存设备的存储器映射 QSPI 接口
• SPI和I2C接口
• 实时时钟/日历 (RTC)
• 声音发生器
• 具有简单指令集的事件处理器
• DMA 控制器
• VDD 输入电源:1.8V 至 5.5V。
• 两个可编程升压电源,可在低至 VDD=2.0V(输入)的情况下工作
• 显示接口信号和主机接口信号的独立 I/O 电源
• 红外遥控发射器,可用于背光强度控制
• 内置32kHz 和8/12/16/20MHz 振荡器。
• 温度范围:-40°~ 85°C
• 封装:WCSP-64、TQFP13-64
• 低功耗:
o 全停:400nA(待定)

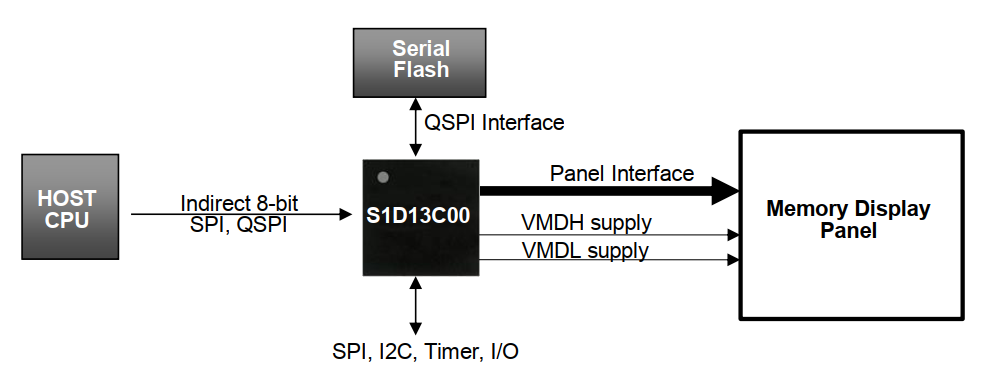

S1D13C00系统框图
S1D13C00描述
主机接口
• 间接 8 位并行接口
• SPI(模式0 或模式3)
• QSPI(模式0 或模式3)
显示内存
• 96 KB 内部 RAM
显示支持
• 6位彩色像素内存显示
• 带SPI接口的3位彩色和1位黑白存储器LCD
• 1/2/4/8bpp灰度LCD,带8位并行或3/4线串行接口
• 0°,90°,180°,270°从帧缓冲区旋转到面板
显示功能
• 绘图功能:直线、矩形、椭圆
• 带有缩放和旋转或水平和垂直剪切的图像/位图复制
• 用于 6 位颜色、3 位颜色、1 位黑白和 1/2/4/8 bpp 灰度格式的 Alpha 通道
• 用于复制功能的源图像/位图可以来自存储器映射的外部 QSPI 串行闪存设备
升压器电源
• VMDL:2.30V、2.70V、3.00V、3.10V、3.20V、3.30V、3.40V 或 3.60V 可选
• VMDH:4.30V、4.40V、4.50V、4.60V、4.70V、4.80V、4.90V 或 5.00V 可选
其他功能
• 具有绘图和图像复制功能的内存显示控制器 (MDC)
• 具有简单指令集的事件处理器
• 实时时钟/日历 (RTC)
• SPI 主/从接口
• I2C 主/从接口
• QSPI 主/从接口,具有对外部串行闪存的存储器映射读访问
• DMA 控制器
• 16 位通用定时器
• 通用 I/O 引脚
• 32kHz 内部振荡器或 32.768kHz 外部晶体电路
• 8/12/16/20MHz 内部振荡器
• 工作温度:-40 至 85 ˚C
S1D13C00封装
型号 | 封装 |
S1D13C00F00C100 | TQFP13-64 |
S1D13C00B00C10B | WCSP-64 |
