S1V30080：爱普生(EPSON)旋律和语音指导IC

♪旋律合成器♪功能包括语音指导LSI

完整型号：

S1V30080M00A000

S1V30080M01A000

S1V30080F00A000

S1V30080F10A000

S1V30080F11A000

S1V30080概述

S1V30080支持集成ROM的多通道语音/声音播放，此外还支持旋律合成器功能，适用于语音/声音播放的微小数据的音乐效果和蜂鸣器声音。 语音/声音播放和旋律合成器功能单独工作，可以混合，当然音量可以单独设置。 EPSON语音指导LSI的语音数据创建工具允许从文本数据轻松创建高质量的语音数据，而无需录音室录音。 S1V30080 通过串行接口进行控制，允许从主机轻松控制各种主机，并且 S1V30080 还支持独立模式，可以在没有 CPU 或 CPU 上没有主机 S/W 的情况下进行控制。

S1V30080概述

l  旋律/蜂鸣器/音调声音合成器功能

Ø  仅通过音符信息即可创建 5 声道旋律声音（支持 5 个八度音阶）

Ø  只需指定频率即可生成蜂鸣器/音调（支持 5 声道）

l  语音/声音播放

Ø  可以播放单独的 2ch Voice ROM 数据。（EPSON 原始格式）

Ø  采样频率：4、8、12 和 16 kHz

l  音序器功能（设置乐句之间的延迟）

Ø  一条配置消息最多可以排序127个文件（对短语组合没有限制）

Ø  可以在短语之间设置延迟设置：0-1000ms（10ms 步长）

l  混合功能

  合成器声音和来自 ROM 的语音/声音播放可以混合（可以单独设置音量）

l  语音/声音ROM

  fs:8kHz 约 30 秒，fs:16kHz 约 15 秒

l  主机接口

  同步串行接口（SPI、I2C）……[命令控制基础]

l  独立模式

只需指定规则编号，即可从 ROM 和旋律合成器播放声音。

l  DA转换器集成

l  时钟（晶体振荡，陶瓷振荡，时钟输入

    fs:8kHz 8.192MHz, fs:16kHz 16.384MHz

l  电源电压

2.2-5.5V单电源

S1V30080产品型号和封装

产品在系统时钟源和封装类型方面有所不同。

S1V30080型号编码规则

S1  V  30080   M0  0  A0  00

①   ②     ③     ④   ⑤   ⑥   ⑦

① Product type

② Product name

③ Product number

④ PKG Type（M0 : SSOP2-16； F0 : QFP12-48； F1 : QFP13-52）

⑤ Clock source（0 : External clock input； 1 : Oscillator connection）

⑥ Specifications(ROM version)

⑦ Package specifications

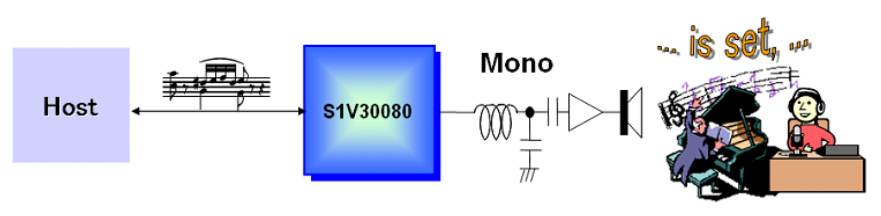

S1V30080标准应用系统

S1V30080标准应用系统将有如下配置。 主处理器将通过串行接口（消息协议）发送的命令控制 S1V30080 设备。 此外，S1V30080 支持独立模式，可以在没有 CPU 或 CPU 上没有主机 S/W 的情况下进行控制。

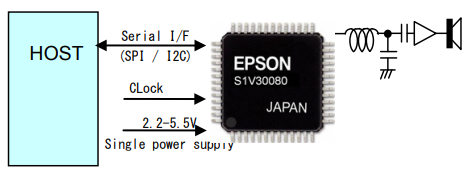

串行接口模式

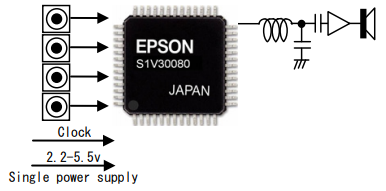

独立模式

S1V30080评估板

l  语音数据创建工具（支持的语言：英语、日语、韩语（所有女性声音））

l  旋律/蜂鸣器/音调合成器创建工具

l  示例程序

       语音数据创建工具（PC软件工具）

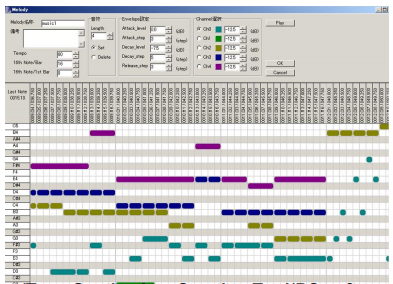

        Melody/Buzzer/Tone Synthesizer Creation Tool（PC软件工具）
