S1V3G340:语音指导 LSI芯片

高压缩、高质量音频解码器(爱普生专有数据格式)

比特率:40 kbps、32 kbps、24 kbps、16 kbps

采样率:16 kHz

多达 64 个短语的序列设置(无限组合)

高品质 16 位 DA 转换器

时钟同步串行接口,支持UART和I2C


规格参数

S1V3G340:语音指导 LSI芯片



完整型号:

S1V3G340F00A900

S1V3G340F01A900

S1V3G340F02A900



S1V3G340概述

S1V3G340 是一款集成了高压缩、高质量音频解码功能、外部 SPI 闪存接口和 DA 转换器的 LSI,非常适合用于语音指导产品。 EPSON语音指导LSI的语音数据创建工具可以轻松创建高质量的语音数据,而无需录音室录音。 使用外部 SPI 闪存可以轻松交换语音数据。 需要时,可以从主机传输额外的语音数据。 提供通用输出端口以实现灵活的系统设计。 所有功能都通过串行接口由命令控制,以便轻松添加到任何包含主机的现有系统中。



S1V3G340特征

l  音频播放

Ø  高压缩、高质量音频解码器(爱普生专有数据格式)

Ø  比特率:40 kbps、32 kbps、24 kbps、16 kbps

Ø  采样率:16 kHz

l  音序器功能(乐句间隔设置)

Ø  多达 64 个短语的序列设置(无限组合)

Ø  可变短语间隔延迟设置:0 ms 或 20 ms 至 2,047 ms(以 1 ms 为步长)

l  外部SPI闪存接口

Ø  时钟同步串行接口 (SPI)

Ø  Max约128分钟(16 MB)

l  GPO

Ø  7针

l  主机接口

Ø  时钟同步串行接口,支持UART和I2C

Ø  命令控制

l  高品质 16 DA 转换器

Ø  采样率 (fs):16 kHz

Ø  输入位:16位

l  时钟

Ø  时钟输入:32.768 kHz 或 12.288 MHz

Ø  晶体振荡器:32.768 kHz

l  电源电压

Ø  2.2 V 至 5.5 V(单电源)

l  封装

Ø  QFP-52 引脚 (10 mm × 10 mm) 0.65 mm 引脚间距

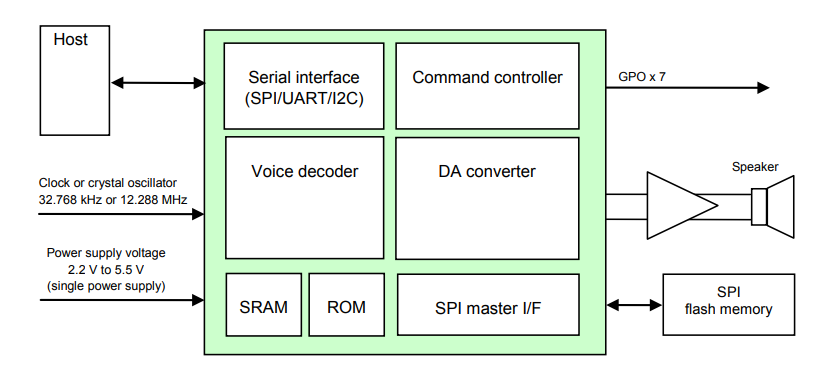

S1V3G340标准应用系统

S1V3G340标准应用系统配置如下图所示。 S1V3G340 由主机通过串行接口使用消息协议进行命令控制。 S1V3G340在上电复位后由主机通过串行接口发送的命令控制,在内部解码和处理内部或流式(通过主机命令传输)压缩音频数据的同时输出语音音频。

Standard application system.png

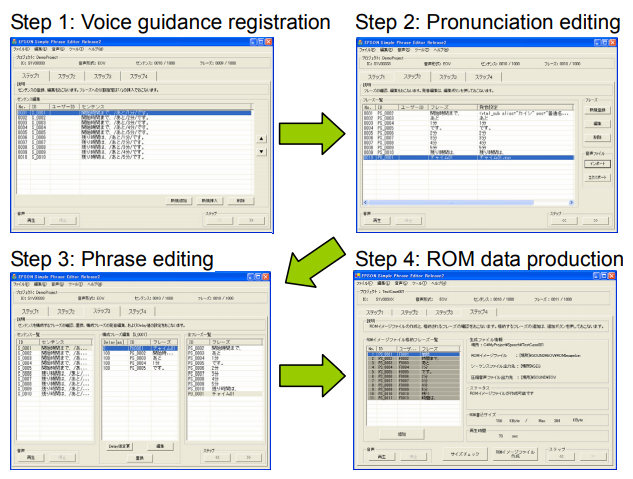

S1V3G340开发工具

l  评估板*1

l  音频数据创建工具

l  示例程序 [语音数据创建工具概述]


Development Tools.png

• 支持的语言:英语、日语、韩语(所有女性声音)

*1 对于 S1V3G340 的评估,请使用带有 512-KB 闪存的 S1V3S344 评估板。



S1V3G340产品编码

S1  V  3G340   F  00  A9  00

①   ②     ③     ④   ⑤   ⑥   ⑦

① Product classification

② Product name

③ Product number

④ Package specification(F: QFP/QFN)

⑤ PKG Type(00 : QFP13-52; 01 : QFP12-48; 02 : SQFN7-48)

⑥ Specifications

⑦ Package specification

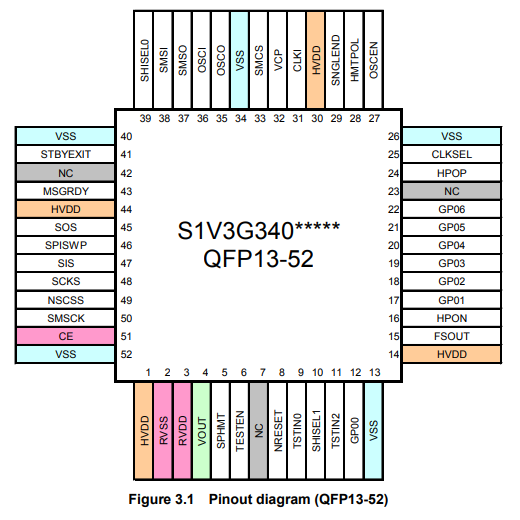

S1V3G340引脚图




           QFP13-52


QFP12-48 SQFN7-48.png

     QFP12-48/SQFN7-48



S1V3G340封装

型号

封装

S1V3G340F00A900

QFP13-52

S1V3G340F01A900

QFP12-48

S1V3G340F02A900

SQFN7-48
