S1R72005：On-The-Go设备控制器

完整型号：

S1R72005F00A300

S1R72005B00A300

S1R72005概述

    S1R72005 是一款基于通用串行总线规范 2.0/全速模式的 USB (On-The-Go) 设备控制器 L SI。 S1 R72005 可以通过在一个芯片中使用 Host 1 Device 功能和 On-The-Go 功能为 Dual-Role Device 运行。本产品适用于PC外围设备，以及不带PC的USB设备之间。

S1R72005特征

 内置主机功能、设备功能和On-The-Go功能

 USB 2.0/1.1 兼容 - 全速 (12Mbps) 支持

 控制、批量、中断和同步传输

 5 个端点和端点 0

 fosc=12MHz（内置振荡器电路）或12MHz/27MHz/48MHz时钟输入

 供电电压：3.3V（I/O）、2.5V（内部）

 封装：QFP13-64pin（薄型/0.5mm间距）和PFBGA-81pin

 工作温度范围广：-40 度至 +85 度。

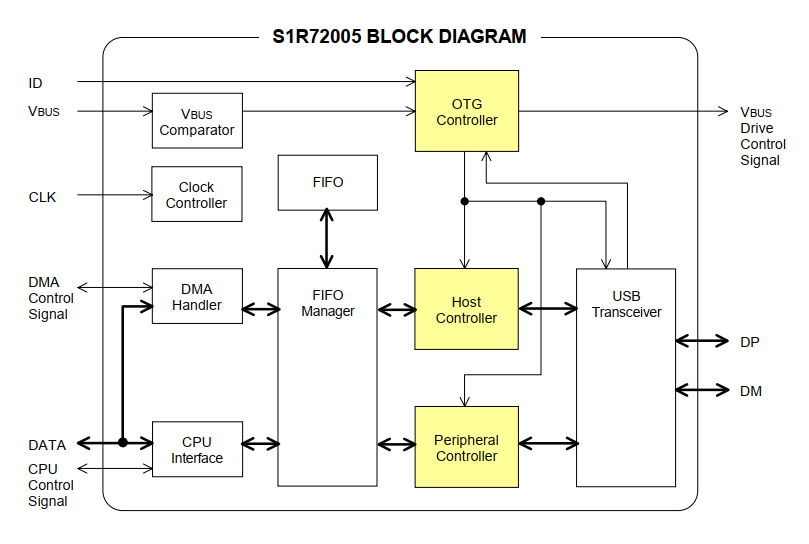

S1R72005系统框图

S1R72005封装
