S2R72A21F05E6：汽车级 USB 2.0 再同步 IC

完整型号：

S2R72A21F05E600

S2R72A21F05E60B

S2R72A21概述

S2R72A21 是再同步 USB 2.0（通用串行总线规范修订版 2.0）的 HS 数据包的再同步 IC。 S2R72A21一旦将该设备插入SoC的USB端口的总线和USB Type-A插座之间，就会根据USB 2.0标准监控总线状态。它在 HS 连接期间自动将总线路径切换到 HS 同步器，并在非 HS 连接期间自动切换到总线开关。与集线器不同，没有上行/下行等方向限制，因此当主机连接到任一端口时，S2R72A21 可以保持总线路径。 HS 同步器肯定会从一个端口接收 HS 数据包，使用自己的时钟重新同步，然后传输到另一个端口。因此，S2R72A21 将减少 HS 信号波形的抖动，同时控制其孔径。这实现了使用各种 USB 应用程序实现稳定更长的连接，例如汽车导航/车载显示音频到智能手机/便携式音频播放器。 S2R72A21 符合汽车级品质，支持最高 105°C 的最高温度范围。

S2R72A21特征

l  AEC-Q100认证

l  优秀的数据通信特性（HS 480Mbps）

Ø  HS传输：低抖动的传输波形

               支持HS传输电流控制

Ø  HS接收：高接收容限

l  自动USB线监控功能

Ø  HS通信：与HS Synchronizer重新同步

Ø  HS通讯除外：通过模拟开关

l  宽温度范围

   工作温度范围为 -40°C 至 +105°C

l  其他功能

Ø  支持24MHz晶振（内置振荡电路和反馈电阻）

Ø  电源电压：3.3V

       内置稳压器为内部内核和 PLL/OSC 产生电压 (1.8V)

       用于模拟开关的内置充电泵

S2R72A21封装

*: SQFN5-32PIN-W (Wettable Flank, 32pin, 5mm square, 0.5mm pitch)

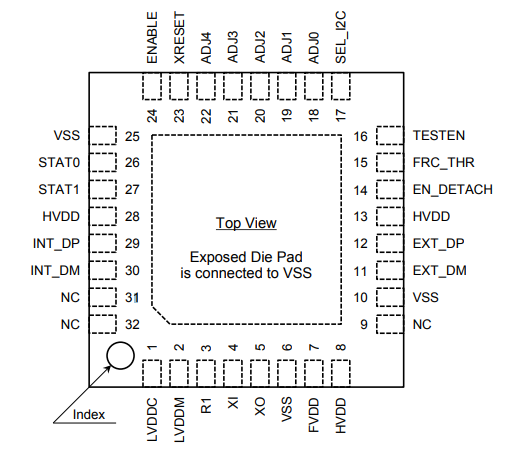

S2R72A21引脚布局

注意：请将 Exposed Die 焊盘连接到 VSS。

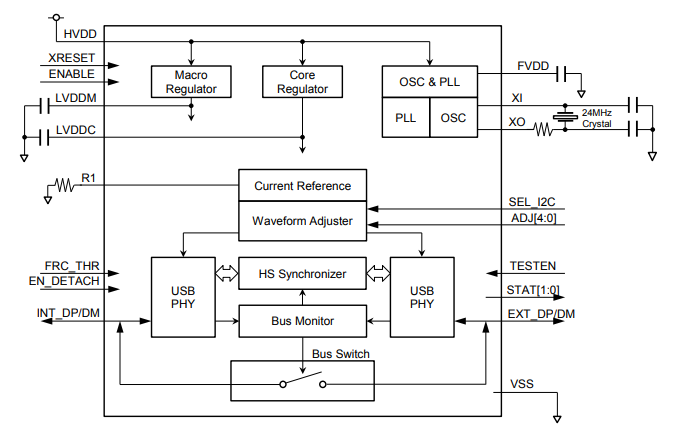

S2R72A21系统框图

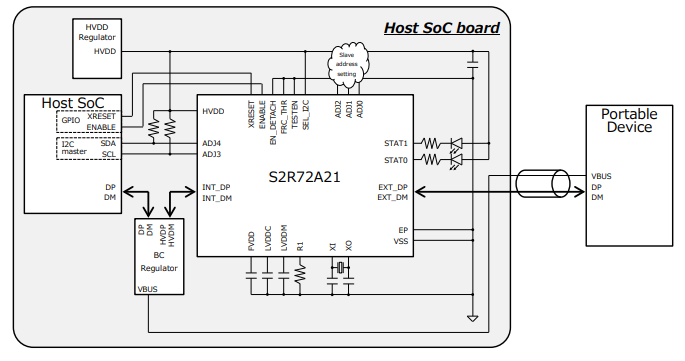

S2R72A21连接示例
