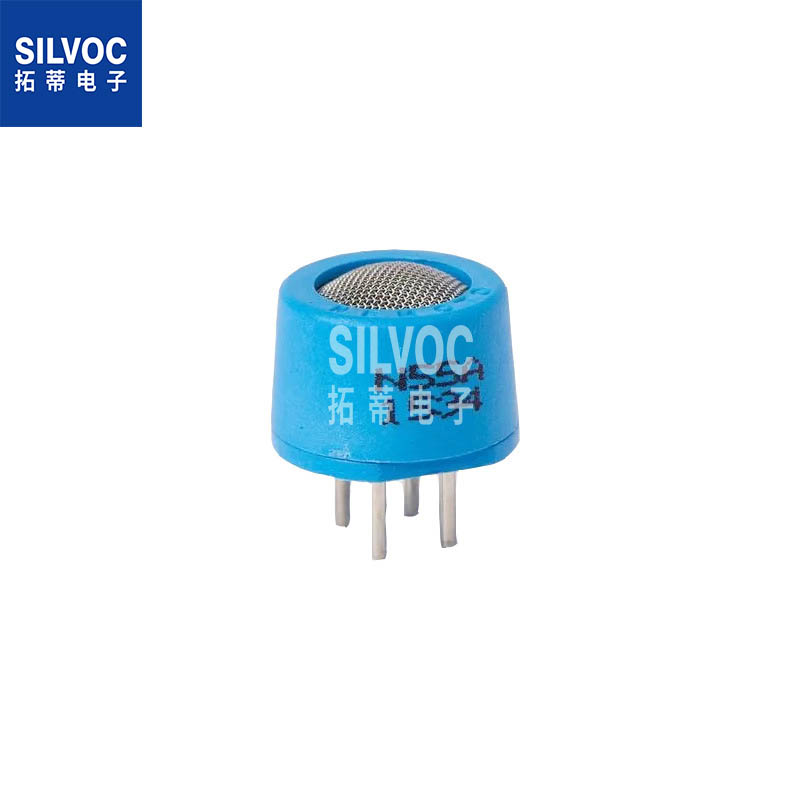

NAP-55A：NEMOTO（根本电子）可燃气体传感器

NAP-55A：NEMOTO（根本电子）可燃气体传感器
NAP-55A：具有良好的稳定性、突出的再现性和灵敏度
NAP-55A：对于城市燃气浓度的输出信号显示为良好直线性，用于城市燃气用报警器和各种燃气的浓度计
NAP-55A：具有卓越的感应灵敏度、应答速度极快
NAP-55A：体积小、节能，方便报警器形状设计

规格参数

NAP-55A：NEMOTO（根本电子）可燃气体传感器


NAP-55A主要用于可燃气体泄漏报警器。另外、由于NAP-55A的小型化、特别适合报警器的薄型化、轻量化设计。这

里仅介绍它的基本特征、需要详细了解、请索取具体资料。

1、NAP-55A传感器的特征及用途

NAP-55A和以前根本公司生产的接触燃烧式燃气传感器(NAP-2A、NAP-7A)相比，体积小、节能，消耗电力只有NAP-2A的50%，具有卓越的感应灵敏度，应答速度超出NAP-2A约30%以上。

(1) 特征

具有良好的稳定性

突出的再现性和灵敏度

对于城市燃气浓度的输出信号显示为良好直线性

应答速度极快

由于超小型，故报警器形状可随意调整

(2) 用途

城市燃气用报警器

各种燃气的浓度计

2、额定值

电桥外加电压

A.C.2.5V±0.25V(频率50-60Hz)

D.C.2.5V±0.25V

电桥外加电流(2.5V外加时)

A.C.160~180mA(频率50-60Hz)

D.C. 160~180m A

使用时周围的温湿度

温度-10~+50℃

湿度 95%RH以下

保管时周围的温湿度

温度 -20~+60℃

湿度95%RH以下

3、可测燃气的浓度范围

针对任何一种燃气都能感应从0~LEL

但是对于燃气的浓度输出信号，直线保证在以下的浓度范围内。

天然气：0~1%

异丁烷：0~0.5%

丙烷：0~0.5%

氢气：0~0.5%

检测气体种类和浓度 ( )表示能高精度检测的浓度范围

气体种类		测定的浓度范围
甲烷	CH₄	0.05 - 5% (0.05- 2%)
丙烷	C₃H₈	0.03 - 2.2% (0.03 - 1%)
异丁烷	Iso-C₄H₁₀	0.03- 1.8% (0.03- 0.8%)
氢气	H₂	0.05 - 4% (0.05 -1.5%)
乙醇	C₂H₅OH	0.05 - 3.2% (0.05- 1.5%)
碳氢化合物	C_nH_2n+2	1- 100% LEL (1 - 50% LEL)

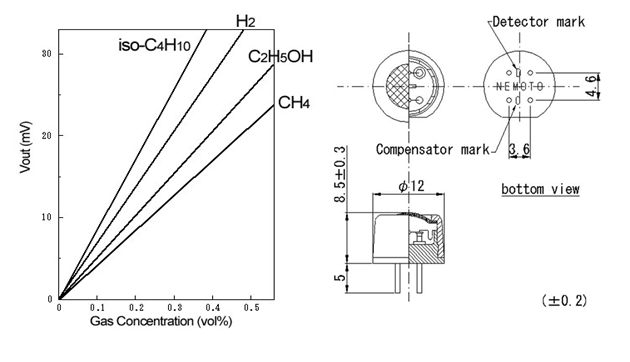

气体感度特性

气体种类		输出值
洁净空气中输出	3000ppm	-35 -+35 mV
甲烷	1400ppm	10 - 16 mV
异丁烷	1400ppm	10 -15mV
氢气	1400ppm	7 -12 mV
乙醇	1400ppm	11 mV以下

额定

电压

DC 2.5 ±0.25V

AC 2.5 ± 0.25 V(50-60 Hz)

电流

DC 160 - 180mA

AC 160- 180mA(50-60Hz)

环境温度范围

使用時 -10-+50℃

保管時 -10-+50℃

环境湿度范围

使用時 95%RH以下

保管時 99%RH以下(不结露)

NAP-55A结构尺寸图：


如需详细产品资料，请向NEMOTO（根本电子）代理-拓蒂电子咨询，谢谢！
