NAP-57A：功耗和管脚位置与NAP-55A 和NAP-56A 是相同的
NAP-57A：良好的稳定性, 基于 NAP-56A 研发出来的新品
NAP-57A：极佳的重复性和一致性
NAP-57A：优异的抗毒性气体能力，对应不同的气体浓度具有良好的线性
NAP-57A：在可燃气体报警器和可燃气体浓度检测仪上应用
NAP-57A：NEMOTO（根本电子）新国标可燃气体催化燃烧传感器
NAP-57A是一体型接触燃烧式可燃气体传感器，该传感器耐有机硅能力较强，在固定式报警器和浓度计等领域已经被很多客户所选用。这种传感器自身不具有防爆性能，使用时推荐放入取得防爆证的容器中。
NAP-57A 是一个基于 NAP-56A 研发出来的新品，可以用在工业及商业场合的可燃气体探测器上，它在 HMDS 和 H2S 等毒性气体环境下有良好的检测灵敏度，同时传感器的功耗和管脚位置与NAP-55A 和NAP-56A 是相同的。
1. NAP-57A 的特性和用途
1）特性
良好的稳定性
极佳的重复性和一致性
对应不同的气体浓度具有良好的线性.
优异的抗毒性气体能力
能非常灵活地在可燃气体报警器和可燃气体浓度检测仪上应用
2）用途
在可燃气体报警器和可燃气体检测仪上都能被使用
2. 绝对最大额定功率
供给电压 AC 3.3V (50 － 60Hz)
DC 3.3V
工作时环境温度和湿度的范围
环境温度： －40 ～ +80℃
相对湿度： 99%RH（无凝露）
存放时温度和湿度的范围
环境温度： －40 ～ +80℃
相对湿度：99%RH （无凝露）
3. 额定功率
供给电压 AC 2.5 ± 0.25V(50－60Hz)
DC 2.5 ± 0.25V
电流(加 2.5V 时) AC 160 ～ 180mA(50－60Hz)
DC 160 ～ 180mA
工作时环境温度和湿度的范围 环境温度： －20 ～ +60℃
相对湿度： 95%RH 以下（无凝露）
存放时温度和湿度的范围 环境温度： －30 ～ +70℃
相对湿度： 95%RH 以下（无凝露）
4. 检测范围
该传感器能检测除乙炔以外的全部可燃气体，检测范围 1%～100%LEL，其中在 50%LEL以内能达到±10%的检测精度。
5. 响应时间及恢复时间
洁净空气到10%LEL T90: 10sec.以内
10%LEL 气体中恢复到洁净空气 T90: 20sec.以内
（这些时间是依照环境条件所得）
交叉灵敏度表
气体种类 | LEL | 相对值 | 气体种类 | LEL | 相对值 | ||
1 | 甲烷 | 5.00% | 100 | 11 | 一氧化碳 | 12.5 | 45 |
2 | 丙烷 | 2.1 | 60 | 12 | 丙酮 | 2.5 | 25 |
3 | 正丁烷 | 1.6 | 45 | 13 | 甲苯 | 1.2 | 25 |
4 | 正戊烷 | 1.5 | 50 | 14 | 乙酸乙酯 | 2.1 | 30 |
5 | 正己烷 | 1.1 | 45 | 15 | 氢气 | 4.0 | 90 |
6 | 正庚烷 | 1.1 | 50 | 16 | 氨气 | 15.0 | 60 |
7 | 正辛烷 | 0.8 | 40 | 17 | 异丁烷 | 1.8 | 55 |
8 | 甲醇 | 5.5 | 45 | 18 | 异辛烷 | 1.0 | 50 |
9 | 乙醇 | 3.5 | 40 | 19 | 乙酸 | 4.0 | 10 |
10 | IPA | 2.0 | 25 | 20 | 乙烯 | 2.7 | 50 |
额定
电压 | 2.5V |
电流 | 160- 180mA(2.5V时) |
使用时环境温度 | -20-+60℃ |
使用时环境湿度 | 95%RH以下(不结露) |
测定浓度范围 | 0- 100% LEL 0 - 50%LEL(线性好) |
常温下标准气体浓度和洁净空气中的输出值
甲烷10%LEL感度：12-18 mV
洁净空气中：-35 - +35 mV

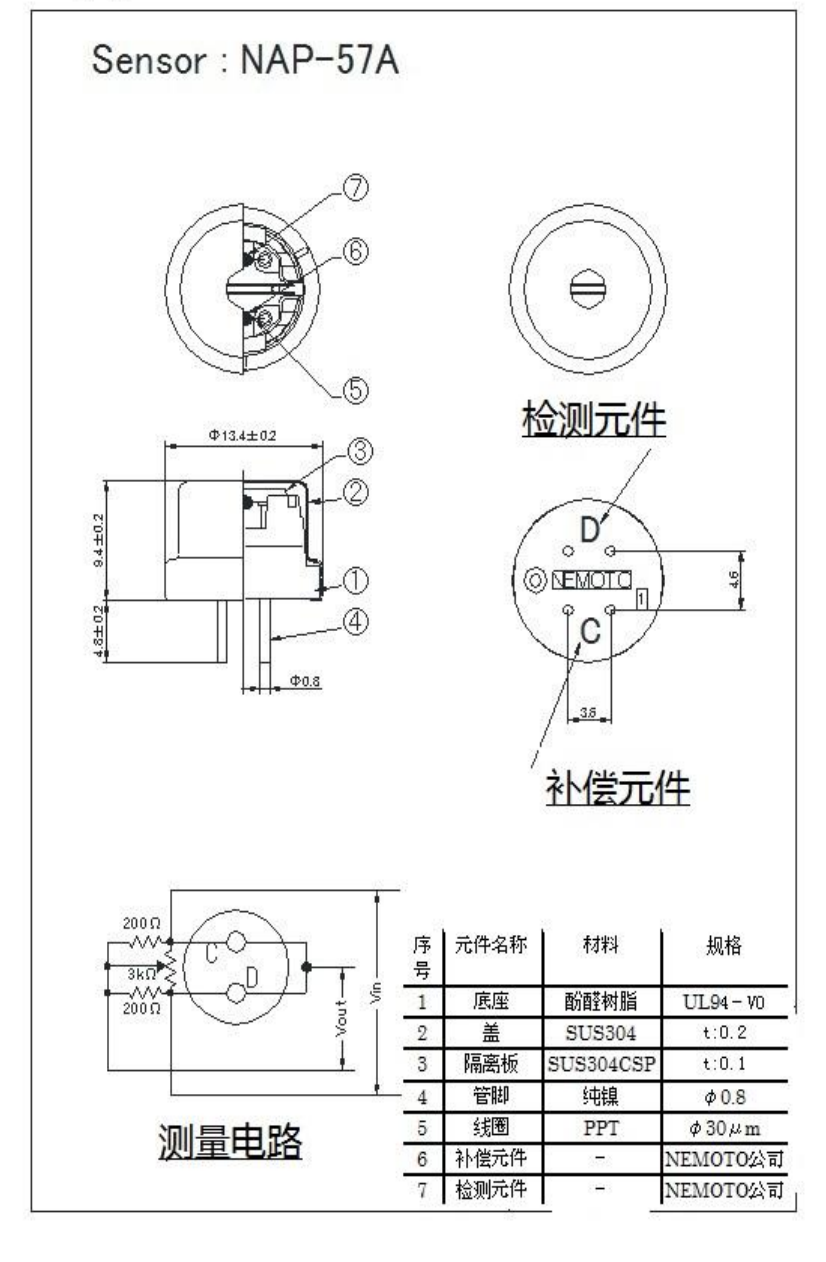

NAP-57A结构尺寸：
如需详细产品资料，请向NEMOTO（根本电子）代理-拓蒂电子咨询，谢谢！
