S2R72A54：汽车级 USB2.0 HUB 控制器

完整型号：

S2R72A54F12E3xx

S2R72A54F06E3xx

S2R72A54F96E3xx

S2R72A54概述

S2R72A54 是支持 USB 2.0（通用串行总线规范修订版 2.0）高速模式的 USB 集线器控制器 LSI。 它符合汽车使用的严格质量要求，并且能够在高达 105°C 的温度下工作。

S2R72A54 具有支持高速模式的一个上行端口和四个下行端口。 使用 S2R72A54 可以轻松扩展主芯片的 USB 主机端口，以允许将多个 USB 设备（如手机、音频播放器或 ETC 设备）连接到汽车导航系统。

S2R72A54特征

l  AEC-Q100认证

l  优秀的数据通信特性

l  宽温度范围

     工作温度范围为 -40°C 至 +105°C

l  USB规格

Ø  上行端口

       支持HS（480Mbps）和FS（12Mbps），自动检测

       内置终端（无需外部电阻）

Ø  下游端口

       支持HS（480Mbps）、FS（12Mbps）、LS（1.5Mbps），全部4个端口

       内置终端（无需外部电阻），所有 4 个端口

       具有四个非周期性缓冲区的内置单事务转换器

       支持Gang或Individual作为过流控制

l  其他规格

Ø  支持24MHz晶振（内置振荡电路和反馈电阻）

Ø  电源电压： 3.3V（3.0V to 3.6V）

       内置稳压器可产生 1.8 V 的内部内核电压和 1.8 V 的 PLL/OSC 电压

S2R72A54封装

* 产品编号末尾两位数的“xx”因包装规格而异。

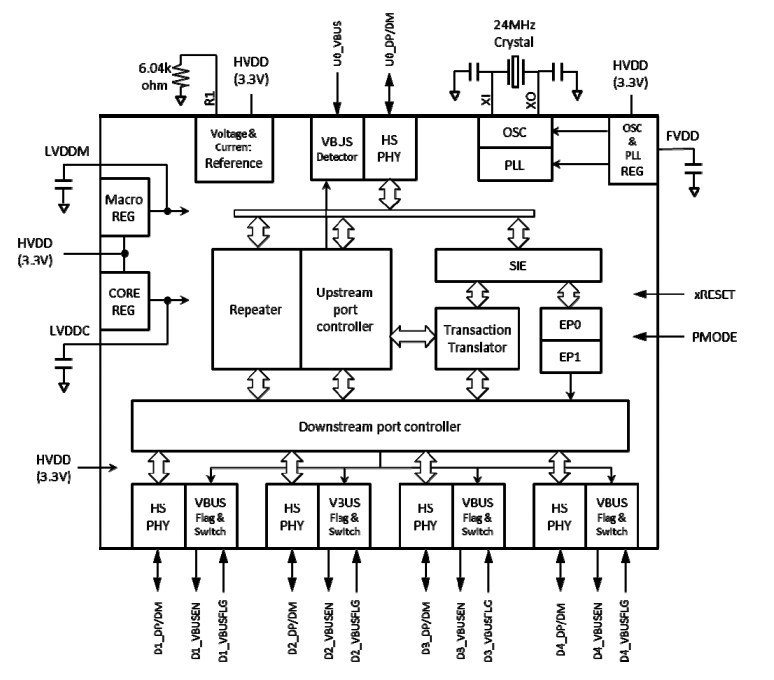

S2R72A54系统框图

EP0 : Endpoint 0 controller

EP1 : Endpoint 1 controller

OSC : Oscillator circuit (with built-in feedback resistor)

PLL : Phase locked loop

SIE : Serial interface engine

S2R72A54引脚布局图

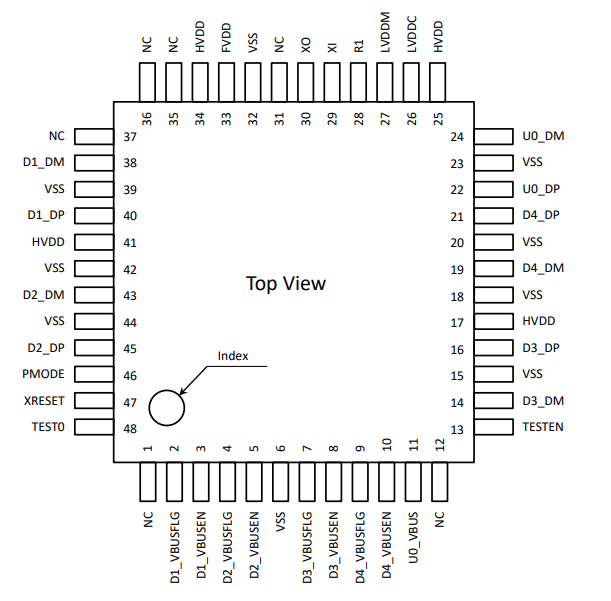

QFP12-48 Pin Layout Diagram

   QFP12-48 pin layout diagram

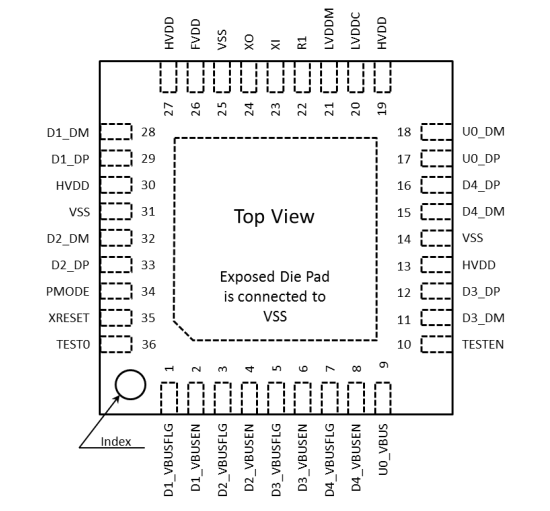

SQFN6-36/SQFN6-36-W Pin Layout Diagram

  SQFN6-36/SQFN6-36-W Pin Layout Diagram

S2R72A54评估板

用于支持 USB 2.0 的 S2R72A54 集线器控制 LSI（产品代码：S2R72A54F12Ex00）的 S2R72A54 评估板（产品代码：S5U2R72A54F0100）
