支持 USB 2.0高速模式
具有两个支持高速模式的下行端口
支持高速模式HS (480 Mbps)和全速模式FS (12 Mbps)（自动检测）
内置终端（无需外部电阻）
工作温度范围为-40°C至+105°C，满足车用标准
S2R72A44F、S2R72A43F、S2R72A42F：汽车产品用 USB HUB 控制器IC
完整型号如下：
S2R72A44F12C4
S2R72A43F12C4
S2R72A42F12C4
S2R72A44F07E2
S2R72A43F07E2
S2R72A42F07E2
S2R72A44/A43/A42概述
S2R72A44F12C4、S2R72A43F12C4、S2R72A42F12C4、S2R72A44F07E2、S2R72A43F07E2 和 S2R72A42F07E2 是支持 USB 2.0（通用串行总线规范修订版 2.0）高速模式的 USB 集线器控制器 LSI。 它们满足汽车使用的严格质量要求，并且能够在高达 105°C 的温度下工作。
该系列中的所有 LSI 都具有两个支持高速模式的下行端口，而支持全速模式的下行端口数量因 LSI 类型而异。
使用S2R72A44、S2R72A43或S2R72A42 可以轻松扩展主芯片USB主机端口，以允许将移动音频播放器或ETC 设备等多个 USB 设备连接到汽车导航系统。
S2R72A44/A43/A42特征
宽温度范围
工作温度范围为 -40°C 至 +105°C。
低功耗
使用电源管理功能可实现低功耗。
USB规格
上游端口
支持高速模式HS (480 Mbps)和全速模式FS (12 Mbps)（自动检测）。
内置终端（无需外部电阻）。
支持作为 FS-HUB 运行的 USB 1.1 模式。
下游端口
S2R72A44：4个端口（HS兼容端口x 2，FS兼容端口x 2）
S2R72A43：3个端口（HS兼容端口x 2，FS兼容端口x 1）
S2R72A42：2 个端口（HS 兼容端口 x 2）
HS 兼容端口支持 HS (480 Mbps)、FS (12 Mbps) 和 LS (1.5 Mbps)。
FS 兼容端口支持 FS (12 Mbps) 和 LS (1.5 Mbps)。
所有端口都有内置终端（无需外部电阻）。
带有四个非周期性缓冲区的内置单事务转换器。
支持Gang或Individual（过流控制）。
上行端口引脚 (U0_DP/U0_DM) 配置可直接连接到主芯片。
其他规格
支持12MHz晶振（内置振荡电路和反馈电阻）。供电电压：USB供电3.3V，内核电压1.8V
S2R72A44/A43/A42封装
型号 | 封装 |
S2R72A44F12C4 | QFP48-pin (48-pin,7 mm square, 0.5 mm pitch, 1.4 mm thickness) |
S2R72A43F12C4 | |
S2R72A42F12C4 | |
S2R72A44F07E2 | SQFN48-pin (48-pin, 7 mm square, 0.5 mm pitch, 1.0 mm thickness) |
S2R72A43F07E2 | |
S2R72A42F07E2 |

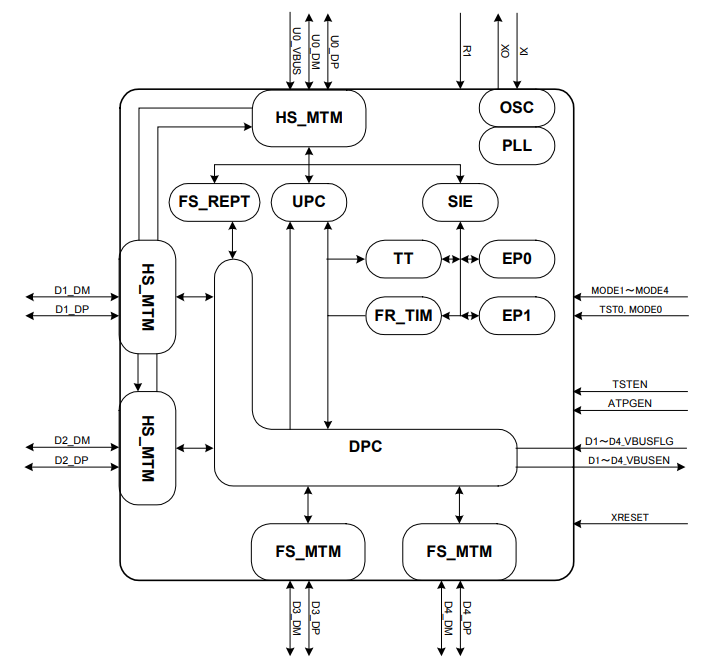

S2R72A44/A43/A42系统框图
DPC | Downstream port controller |
EP0 | Endpoint 0 controller |
EP1 | Endpoint 1 controller |
FR_TIM | Frame timer |
FS_REPT | FS/LS repeater circuit |
FS_MTM | FS/LS transceiver macro circuit |
HS_MTM | HS/FS/LS transceiver macro circuit |
OSC | Oscillator circuit (with built-in feedback resistor) |
PLL | Phase locked loop |
SIE | Serial interface engine |
TT | Transaction translator |
UPC | Upstream port controller |
S2R72A44/A43/A42引脚布局图

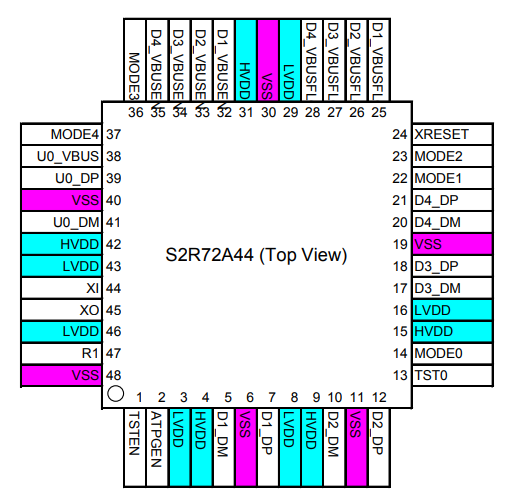

S2R72A44封装管脚布局图(QFP12-48, SQFN7-48)

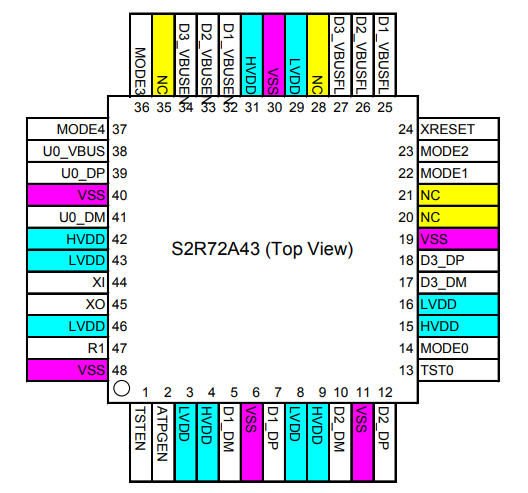

S2R72A43封装管脚布局图(QFP12-48, SQFN7-48)

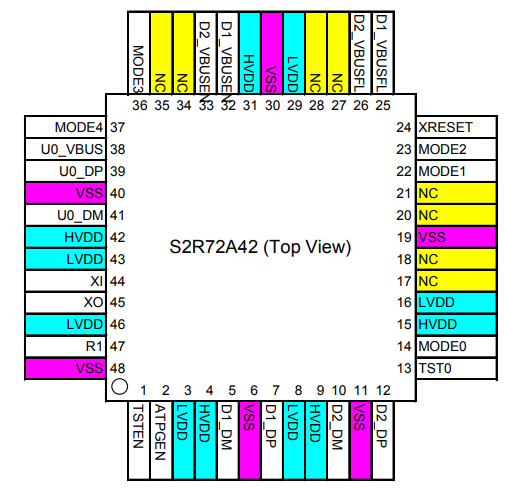

S2R72A42封装管脚布局图(QFP12-48, SQFN7-48)
※该产品配有使用评估板 S2R72A04 EVA BOARD RoHS（产品代码：S5U2R72A04F0100）。
