S2S65P10:多视频输入隔行/逐行转换IC

S2S65P10描述：

    S2S65P10是将隔行信号转换为逐行信号的IC。将 S2S65P10 与图像控制器 IC (S2S65A00) 或网络摄像机控制器 IC (S1S65010) 可以将数字

从 NTSC/PAL 视频解码器发送到 JPEG 格式的信号。 S2S65P10内置大容量SRAM，所以它不需要外部 RAM。 S2S65P10 具有四路视频输入，并提供多种屏幕输出，包括固定、自动扫描和 4 输入合并屏幕输出。它还具有内置的移动物体检测功能。它会中断主机CPU检测到移动物体，从而节省系统的功耗。

S2S65P10特征：

l  视频输入

Ø  4 通道。用于输入，其中 1 个通道。与视频输出共享。

Ø  8位输入模式

Ø  符合 ITU-R BT.601 (4:2:2)1 ITU-R BT.656。

Ø  兼容 NTSC/PAL

Ø  兼容隔行输入/逐行输入

l  视频输出

Ø  2 通道。用于输入，其中 1 个通道。与视频输入共享

Ø  8位输出模式

Ø  符合 ITU-R BT.601 (4:2:2)/ITU-R BT.656

Ø  兼容逐行输出

Ø  30fps@VGA

Ø  4- 1 智能图像切换功能

Ø  兼容 4 输入合并屏幕 (QVGA x 4 = VGA)

l  主机接口

Ø  I2C接口

Ø  通过检测移动物体来中断

l  图像处理

Ø  隔行/逐行转换

Ø  纵横比的转换

Ø  区域传感器（用于移动物体检测）

Ø  摄像头控制输出/GPIO

l  无需外部RAM

l  保证工作温度：-40 - +100 0C

l  源电压：1.8 V（核心），2.4- 3.6 V（I/O）

l  封装：QFP15-100pin(14x 14 x 1.4 mm, 0.5 mm pin pitch)

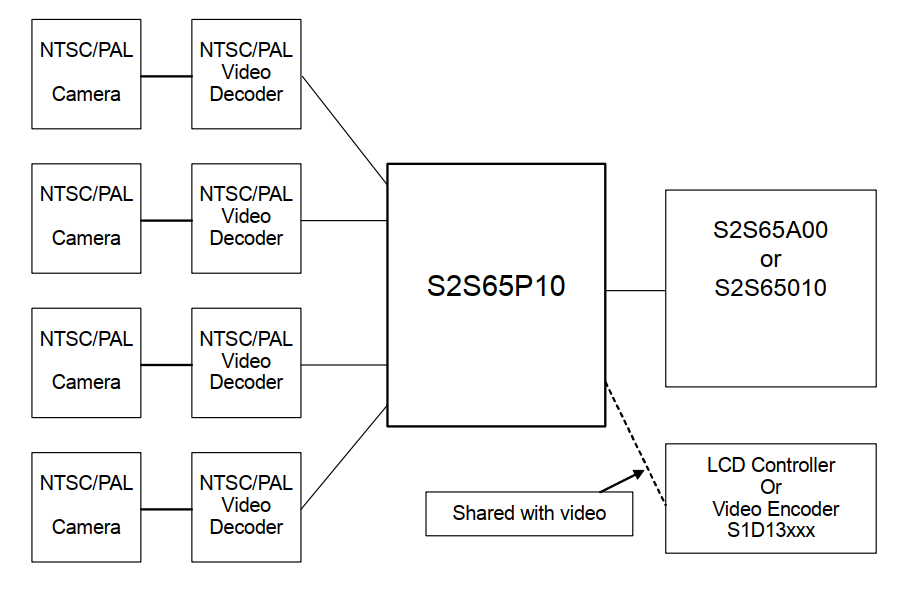

S2S65P10系统框图：

与支持双摄像头的图像控制器IC（S2S65A00）和网络摄像机控制器IC（S1C65010）组合成芯片组

    S2S65P10与支持双摄像头的图像控制器IC（S2S65A00）组成芯片组，最多可连接8个摄像头组（每个摄像头模块+NTSCIPAL解码器组成）。 S2S65P10还可以通过与网络摄像机控制器IC（S1S65010）组合为芯片组，最多连接四个摄像机组（模块+ NTSC/PAL解码器）。
