车用定标器IC
显示输入：OpenLDI（1ch或2ch）
显示输出：OpenLDI（1ch或2ch）
输入分辨率：高达1920x1080（全高清）
显示分辨率：高达2880x1080或2400x1400 @60Hz
S2D13V52：EPSON（爱普生）车用定标器IC
H4QFP15-100-pin (14mm x 14mm ,t=1.7mm, 0.5mm pitch)
S2D13V52是一种定标器，用于将流图像数据从一种分辨率放大/缩小到另一种分辨率。只要帧速率匹配，输入和输出显示时序可以完全独立。 内部行缓冲器和特殊同步逻辑提供从一种显示分辨率到另一种显示分辨率的无缝转换。不需要完整的帧缓冲区。输入和输出时序/分辨率均完全可编程，可支持高达2880x1080 @ 60Hz的输出分辨率。为设备通信提供可选的SPI/I2C接口。输入输出显示接口为OpenLDI，可配置为1或2通道。
S2D13V52符合汽车设计标准，包括AEC Q100/IATF16949合规性和多种错误检测功能。其他功能包括用于伽马校正的双缓冲LUT、自测图像模式生成、输入裁剪、区域消隐和用于降低EMC的扩频时钟发生器(TBD)。
S2D13V52特征
•CPU接口：SPI、I2C
•显示输入：OpenLDI（1ch或2ch）
•显示输出：OpenLDI（1ch或2ch）
•输入分辨率：高达1920x1080（全高清）
•显示分辨率：高达2880x1080或2400x1400 @60Hz
•显示功能：
Ø 伽玛校正
Ø 输入裁剪
Ø 区域消隐
Ø 左/右分割功能
•1x到2x Upscaler（高质量4x4）
•0.5x至1x降频器（双线性）
•自检图像模式
•单时钟输入
•内部PLL
•多达5个GPIO引脚
•电源：双1.8V / 3.3V
•供电温度范围：-40°~ 105°C
•封装：H4QFP15 100引脚
•错误检测功能
•符合AEC Q100/IATF16949
S2D13V52规格参数
型号 | S2D13V52 |
供电电压 | 3.3V(I/O) / 1.8V(Internal) |
输入接口 | OpenLDI-Rx (1ch/2ch) |
输出接口 | OpenLDI-Tx (1ch/2ch) |
输入分辨率 | Max : ~1920 x 1080@60fps |
输出分辨率 | Max : ~2880 x 1080 or 2400 x 1400@60fps |
主接口 | SPI/I2C |
图像校正 | Gamma Correction |
错误监测 | Input Video Data CRC Check |
Hsync/Vsync/DE Watch Dog Timer | |
OpenLDI Input Clock Stop Check | |
Input / Output Resolution Check | |
汽车标准 | AEC-Q100 Qualification Operating Temperature = -40~105℃ |
其他 | Internal PLL |
Self test image pattern generation | |
封装 | H4QFP15-100-pin (14mm x 14mm ,t=1.7mm, 0.5mm pitch) |

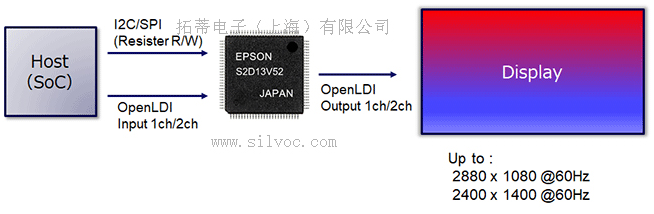

S2D13V52系统框图
