抬头显示器特有的翘曲校正
支持高分辨率（高达1280 x 720）
旋转、缩放
俯仰校正
全面的安全功能
S2D13V42：EPSON（爱普生）抬头显示器专用的翘曲校正IC
QFP15-100PIN(P-LQFP100-1414-0.50)
S2D13V42是抬头显示器专用的翘曲校正控制器IC S2D13V42支持高分辨率（高达1280 x 720）并具有内部表面校正引擎，可修复由非线性显示表面引起的视觉失真。S2D13V42还能够同时执行其他图像处理，例如旋转和缩放，并具有俯仰校正功能。
S2D13V42符合汽车设计标准，包括AEC-Q100/IATF16949认证和全面的安全功能。
S2D13V42可以轻松嵌入现有系统显示架构，只需进行很少的修改，使其成为现有和未来设计的理想解决方案。
S2D13V42特点
•抬头显示器特有的翘曲校正
•支持高分辨率（高达1280 x 720）
•旋转、缩放
•俯仰校正
•全面的安全功能
S2D13V42规格参数
型号 | S2D13V42 |
供电电压 | 3.3V(I/O) |
1.2 (Internal) | |
输入接口 | Open LDI |
输出接口 | Open LDI |
主接口 | SPI/I2C |
分辨率 | Up to 1280x720 |
安全特性 | Comprehensive Safety Features |
汽车标准 | AEC-Q100 |
工作温度 | -40~+105℃ |
其他功能 | Pitch Correction |
Internal SSCG, Internal PLL | |
封装 | QFP15-100PIN(P-LQFP100-1414-0.50) |

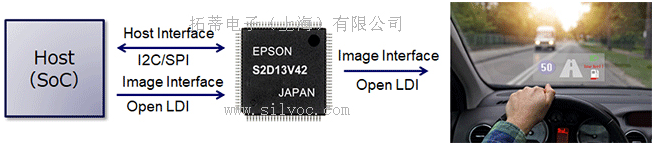

S2D13V42系统框图

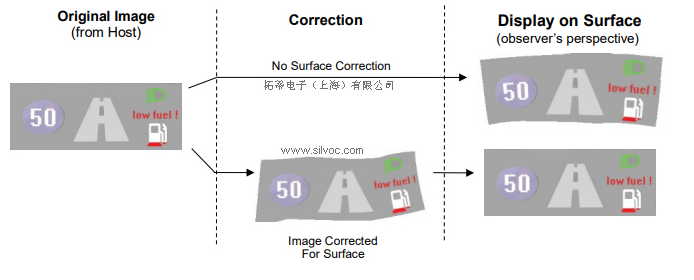

S2D13V42原始表面校正引擎
