S2D13P04B00B100或S2D13P04F00A100—爱普生(EPSON)多相机接口IC

完整型号：

  S2D13P04，爱普生相机接口IC适用于多相机系统。4路摄像头输入，4种模式输出； 固定通道、合并、自动扫描和压缩。由于内置了用于图像处理的VRAM，因此可以通过单片机实现4into1的摄像头接口。从1个摄像头系统无需任何改变即可轻松增加摄像头数量。

S2D13P04概述

S2D13P04是一款专为汽车多摄像头系统设计的摄像头接口IC。

S2D13P04集成了四路NTSC/PAL视频解码器，可以同时连接四台模拟摄像机，通过内部VRAM同步输出四台摄像机异步输入的图像数据。

S2D13P04还具有图像处理功能，例如四摄像头图像数据的图像合成、畸变校正、隔行扫描到逐行扫描转换等。

S2D13P04内置大容量VRAM，因此不需要外部存储器。

S2D13P04特征

• 视频输入

•  模拟视频(CVBS)输入–4个输入

•  PAL/NTSC解码器–4通道

•  NTSC-M、NTSC-J支持

•  PAL-M、PAL-B、PAL-G、PAL-I、PAL-N 支持

• 视频输出

•  数字输出8位YUV422（带HSYNC/VSYNC）ITU-R BT.656 *1

•  隔行输出*2, 3

•  渐进式输出

• 视频输出模式

•  固定模式

•  自动扫描模式*4

•  合并模式*2

•  压缩模式*2, 4

• 图像处理

•  图像缩放功能

•  隔行到逐行转换

•  失真校正功能*3、4

•  以稳定的帧速率输出

•  720x480i 30fps（NTSC隔行输出）

•  640x480p 30fps（NTSC逐行输出）

•  640x480p 30fps（启用失真校正的NTSC）

•  720x576i 25fps（PAL隔行输出）

•  768x576p 25fps（PAL逐行输出）

•  640x480p 25fps（启用失真校正的PAL）

• 主机接口

•  I²C接口（从机）

•  SPI接口（从机）

•  无需外部RAM

• 工作温度-40至+85℃(Ta)

• 工作电压模拟：3.3±0.3V，IO：3.3±0.3V内核：1.8±0.15V，PLL：1.8±0.15V z

S2D13P04包装信息

*1每行的像素数可能不符合ITU-R BT.656标准。

*2在合并模式或压缩模式下，输出与隔行输出兼容。

*3启用失真校正功能时，不支持隔行输出。

*4在压缩模式或自动扫描模式下，不支持失真校正。

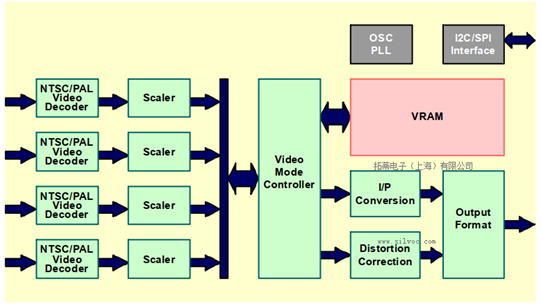

S2D13P04系统框图

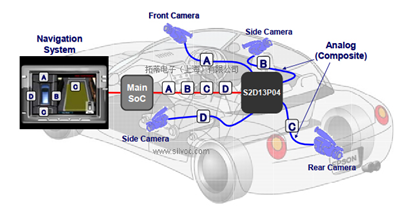

S2D13P04使用案例

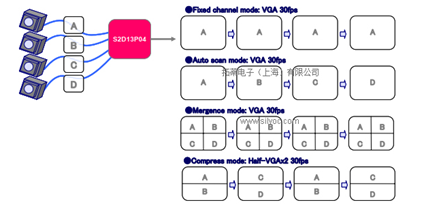

S2D13P04输出数据格式图像

S2D13P04备注

•   S2D13P04技术文档

•   S2D13P04评估板
