M-A352AD:爱普生(EPSON)高精度三轴加速度计

  • 超低噪音:0.2uGlHz typ.;改进的抗震性:1,000G

  • 可选择的输出格式:加速度/倾斜角度

  • 可选接口:SPI/UART

  • 可编程低通数字滤波器

  • 用于同步采样的低抖动外部触发功能

  • 实心金属外壳(尺寸:48mm x 24mm x 16mm,重量:25g)


规格参数

爱普生(EPSON)高精度三轴加速度计 M-A352AD



M-A352 传感器单元是 EPSON 的新标准加速度计,提高抗冲击能力 : 1,200 G (M-A351 : 300 G)





高精度三轴加速度计: M-A352AD



主要特点:

  • 超低噪音:0.2uGlHz typ.

  • 改进的抗震性:1,000G

  • 可选择的输出格式:加速度/倾斜角度

  • 可选接口:SPI/UART

  • 可编程低通数字滤波器

  • 用于同步采样的低抖动外部触发功能

  • 实心金属外壳(尺寸:48mm x 24mm x 16mm,重量:25g)





概述

M-A352是一款三轴数字输出加速度计,采用Quarts精细处理技术,具有超低噪声、高稳定性和低功耗的特点。

多功能的 M-A352 兼具高精度和耐用性,非常适合各种具有挑战性的应用,例如 SHM、地震观测、工业设备的

状态监测以及工业机械的姿态检测(即建筑机械/附件、 农业机械/器具、机器人)。



M-A352AD特点



型号

M-A352AD

尺寸

48 x 24 x   16 mm

重量

25g

噪声密度

200   nGrms/rtHz @0.5Hz~

输入范围

±15 G

Resolution

0.06   µG/LSB

带宽

460 Hz   (Max.)

数据输出率

1000 Sps   (Max.)

冲击生存能力

1,200 G

数字串行接口

SPI/UART

工作温度范围

-30 to +85   °C

功耗

13.2 mA   (typ.) @3.3V

输出模式选择(各轴)

加速度、倾斜角



规格参数

TA=-30°C to +85°C, VCC=3.15V~3.45V,≤±1G, unless otherwise noted.

参数

测试条件/评论

Min

Typ

Max

单位

规格

输出动态范围

f=DC~460Hz



±15

G

比例因子

2-24G/LSB


0.06


uG/LSB

灵敏度误差

25°C,<=1G


±500


×10-6(ppm)

非线性

<=1G,Best fit   straight line,RT



±0.03

% of FS

错位

25°C



±0.1

Deg

初始错误

25°C



±2

mG

偏置重复性

TA=25°C and   VCC=3.3v
  for one year after shipment


3


mG

偏置温度误差

25°C



±2

mG

噪声密度

25°C, Avg, f=   0.5Hz~6Hz


0.2

0.7

uG/Hz, rms

悬臂共振频率

25°C,VCC3.3V


850


Hz

VRC

at   50Hz,25°C,VCC3.3V



±50

uG/G2

电源电流

标准本底噪声条件,

              200Sps,平均


13.2

18

mA

降低本底噪声条件,

              200Sps,平均


16.2

20

mA

Sleep mode


1.3

2

mA

功能

Built-in LPF Cut   off

 -6dB at 25°C, selectable

9


460

Hz

User LPF


4.64,128,512

Tap

输出数据速率


50


1,000

Sps

Ext.Trigger 输入周期


1


20

ms

Ext.Trigger抖动

ADc 对 Ext.Trigger 输入完成

0


5

us

推荐工作条件

VCC to GND


3.15

3.3

3.45

V

工作温度范围

No condensation

-30


85

°C

ABSOLUTE MAXIMUM额定值

加速/冲击

Half-sine   0.2msec

1,000

G

MTBF

JIS-C5003,60%   reliability leve

87600

Hour

储存温度范围

No condensation

-40


85

°C

注)本加速度计参照标准重力加速度值。 (9.80665m/s2)



应用领域

1、 建筑和土木工程客户

  • 基于振动的结构健康监测(例如:监测结构的振动特性并判断其健康和完整性)

  • 低频环境振动等的测量。

2、大型机器和大型结构

  • 监控大型结构的安全(例如,管道和大型工厂)

3、地震传感

  • 测量伴随地震的振动

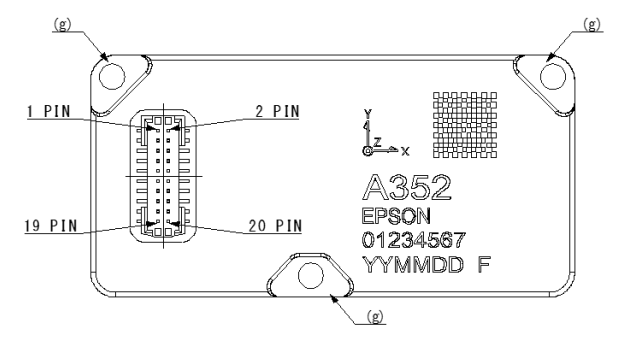

M-A352AD10 PIN LAYOUT AND FUNCTION

M-A352AD10 pin layout.png



Pin No.

Mnemonic

Type*1

Description

1

SCLK

I

SPI Serial   Clock *2

2

SDO

O

SPI Data   Output *2

5

SDI

I

SPI Data   Input *2

6

/CS

I

SPI Chip   Select *2

7

SOUT

O

UART Data   Output *2

9

SIN

I

UART Data   Input *2

13

DRDY

O

Data Ready

14

EXT

I

External   Trigger Input (Sleep Wakeup Input)

16

/RST

I

Reset

10,11,12

VCC

S

Power   Supply 3.3V

3,4,8,15

GND

S

Ground *3

17,18,19,20

NC

N/A

Do Not   Connect

*1 Pin Type I: Input, O: Output, I/O: Input/Output, S: Supply, N/A: Not Applicable

*2 Connect only one of the serial interfaces (SPI or UART) at a time. This product malfunctions when both SPI and UART are connected at the same time.

*3 Please connect (g) Frame Ground to any GND pin (No.3, 4, 8, 15).




评估工具

可以为 M-A352 提供评估工具。 有关详细信息,请联系代理商-拓蒂电子。

产品型号

名称

备注

X2H000021000200

M-G32EV041

适用于   M-A352AD10 的   USB 评估板

*适用于记录器软件。

X2H000021000300

M-G32EV051

M-A352AD10   继电器板

*可与 M-G32EV041 组合使用。
