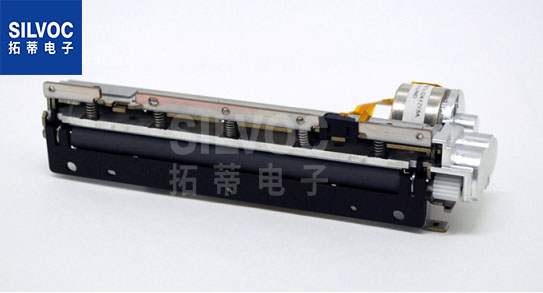

FTP-64HMCL153:富士通4''高速热敏打印机芯、打印头

高速打印：打印速度可达100mm/s（800点/s）
锁紧式后进纸结构:独特的进纸轮结构设计可实现直进纸和轻松的打印头维护
多功能压铸框架
紧凑型尺寸:
FTP-64HMCL153：宽144.6mm，深29.1mm，高42.5mm
高分辨率:8点/mm打印头提供清晰的打印效果

规格参数

FTP-64HMCL153:富士通4’’高速热敏打印机芯、打印头


完整型号：

FTP-64HMCL153 : 114mm纸宽，不带切刀

富士通(Fujitsu ) 4’’高速热敏打印机机芯，114mm纸宽

Fujitsu 4” high speed thermal printer mechanism for 114mm paper width

概述

紧凑型低压FTP-64HMCL153系列提供超低轮廓设计和高速打印（100mm/s）。

FTP-64HMCL153系列适用于各种应用，如POS/ECR、售货亭终端、售票机、标签打印机、银行机器、测量设备、医疗设备等。

主要特点

• 高速打印

通过使用富士通组件独特的打印头驱动控制，打印速度可达100mm/s（800点/s）

• 锁紧式后进纸结构

富士通(Fujitsu)独特的进纸轮结构设计可实现直进纸和轻松的打印头维护

• 多功能压铸框架

坚固的金属框架提供了卓越的ESD性能，抗冲击/振动，散热器允许连续打印

• 紧凑型尺寸

FTP-64HMCL153：宽144.6mm，深29.1mm，高42.5mm

• 高分辨率

8点/mm打印头提供清晰的打印效果

• UL认可，文件号E171434

• 符合RoHS

型号

Item		Part Number
Printer mechanism	Back insertion	FTP-64HMCL153
Interface board		FTP-62HDSL101#01 (ANK, Thai, JIS Kanji)
Interface cable	USB	FTP-629Y301#01 *2
Interface cable	RS-232C	FTP-629Y302
Power supply cable		FTP-629Y601

规格

项目		规格参数
型号		FTP-64HMCL153
打印方法		Thermal sensitive line dot method
点状结构		832 dots/lines
点间距（水平）		0.125mm (8 dots/mm) - Dot density
点间距（垂直）		0.125mm (8 dots/mm) - Line feed pitch
有效打印区域		104mm
纸张宽度		114mm +0/-1
纸张厚度		60-150µm (there may be exceptions)
切刀类型		---
打印速度		100mm/s (800 dot lines/s)*1
字符类型		Alphanumeric KANA: 159 types International and special: 195 types OCRI: 103 types CCRIII: 23 types OCRIV: 103 types Extended numeric: 12 types JIS KANJI level 1,2, non-Kanji: JIS KANJI: approx. 6,800 Traditional Chinese: 13,503
字符尺寸(W x H), 字符数		8 x 16 dots, 104 columns, ANK, 12 x 24 dots, 69 columns, ANK 16 x 16 dots, 52 columns, ANK 24 x 24 dots, 34 columns, ANK 24 x 40 dots, 34 columns, OCRI 24 x 48 dots, 34 columns, OCRII 36 x 60 dots, 23 columns, OCRIV 24 x 48 dots, 34 columns, extended numeric
工作电压	打印头	4.2 to 9.5VDC 2.4A (Head voltage 7.2VDC, 176Ω, +25°C, concurrent applied dot number: 64 dots)
	打印头电机	4.2 to 9.5VDC 1.5A maximum (using Fujitsu Components’ standard constant current circuit drive)
	罗技器件	3.3VDC±10% or 5VDC ±10% 0.1A maximum
尺寸(WxDxH)	打印头	144.6 x 29.1 x 42.5mm
重量	打印头	170g
预期寿命	打印头	Pulse durability: 100 million pulse/dot (using Fujitsu Components’ standard driving method) Wear resistance: 100km (at 12.5% print ratio)
工作环境	工作温度	-10°C to +50°C (no condensation), +5°C to +40°C print density guarantee
	工作湿度	20 to 85% RH (no condensation)
	储存温度	-20°C to +60°C (excluding paper)
	储存湿度	5 to 95% RH (no condensation)
检测功能	打印头温度检测	By thermistor
	马达温度检测	thermistor
	缺纸/标记检测	By photointerrupter
	打印头释放	By slide switch
推荐热敏纸		PD150R (Oji paper)

*1：打印头电压7.6V，环境温度25°C，同时施加128点maximum，高速模式，电机驱动电流600mA/相，使用标准纸张。
