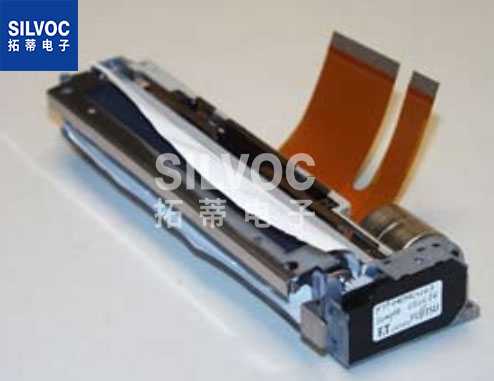

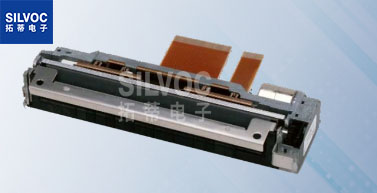

FTP-648MCL103、FTP-648MCL104：富士通低压4''高速热敏打印机芯、打印头

易装纸类型:进纸轮移除设计简化了纸张装载和维护
超紧凑:
FTP-648MCL103: 139.5 x 40.5 x 20.5mm (W x D x H)
FTP-648MCL104: 139.5 x 40.5 x 20.5mm (W x D x H)
高速打印:使用富士通独特的打印头驱动控制，打印速度可达50mm/s
高分辨率打印:8点/mm的分辨率打印

规格参数

FTP-648MCL103、FTP-648MCL104：富士通低压4’’高速热敏打印机芯、打印头

完整型号：

FTP-648MCL103：4’’纸宽（112mm），无进纸轴检测开关

FTP-648MCL104：4’’纸宽（114mm），带进纸轴检测开关

概述

FTP-648MCL103和FTP-648MCL104系列是一款超紧凑、高速、低压的打印机机构，支持3英寸纸宽（114mm）。可拆卸进纸轮设计简化了纸张装载和维护。

该系列可用于各种应用，如便携式终端、POS系统、信息亭、ATM以及测试和测量设备。

主要特点

• 易装纸类型

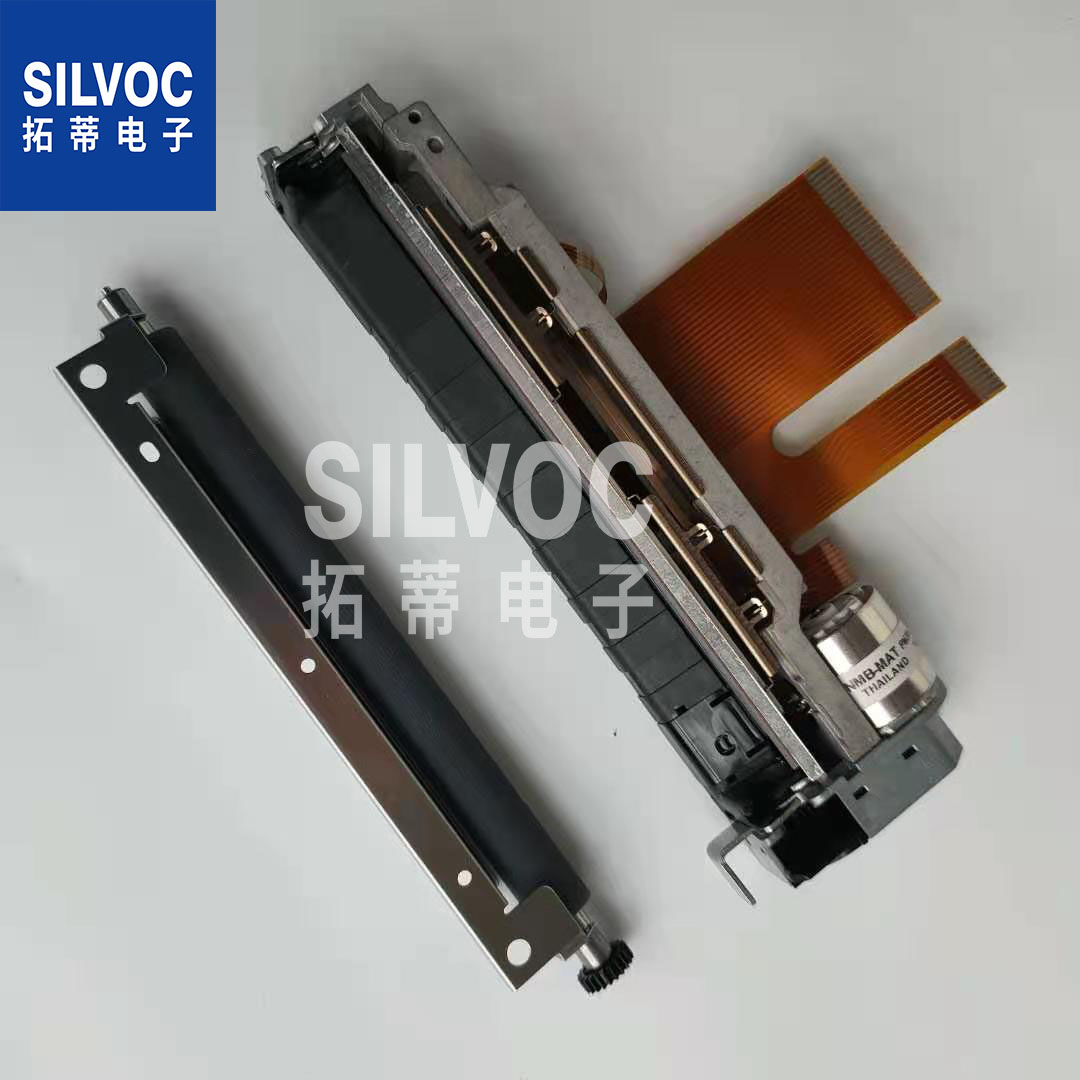

进纸轮移除设计简化了纸张装载和维护。

• 超紧凑

FTP-648MCL103: 139.5 x 40.5 x 20.5mm (W x D x H)
FTP-648MCL104: 139.5 x 40.5 x 20.5mm (W x D x H)

• 高速打印

它可以以50mm/s的速度打印。（400点/s），使用富士通独特的打印头驱动控制。

• 高分辨率打印

8点/mm的分辨率打印是可能的。

• 符合RoHS

型号和接口板

FTP-648MCL103：（4寸纸宽：112mm），无进纸轴检测开关

FTP-648MCL104：（4寸纸宽：114mm），带进纸轴检测开关

Item		Part number
Printer mechanism		FTP-648MCL103 (front insertion type) with platen open detect switch FTP-648MCL104 (bottom insertion type) with platen open detect switch
LSI for driving		FTP-628CU601R
Interface board	USB	FTP-648DSL622R
Interface board	Serial	FTP-648DSL623R
cables	USB	FTP-629Y301
	Serial	FTP-628Y302
	Power	FTP-628Y402

规格

项目		规格参数
型号		FTP-648MCL103、FTP-648MCL104
打印方法		Thermal-line dot method
点状结构		832 dots/line
点间距（水平）		0.125 mm (8 dots/mm)—Dot density
点间距（垂直）		0.125 mm (8 dots/mm)—Line feed pitch
有效打印区域		104 mm
列数		ANK 69 columns/line (maximum 12 x 24 dot font)
纸张宽度		FTP-648MCL103:112 mm+0 -1 FTP-648MCL104:114 mm+0 -1
纸张厚度		FTP-648MCL103:60 to 80 µm (some paper in this range may not be used because of paper characteristics) FTP-648MCL104: 60 to 115 µm
打印速度		Maximum 50mm/sec. (400 dotlines/sec.) at 7.2V
字符类型		Alphanumeric, katakana: 159 types International and special characters: 195 types OCRI: 103 types OCRIII: 23 types OCRIV: 103 types Extended numeric: 11 types JIS Kanji level 1, level 2, non-Kanji: about 6800 types
字符、尺寸（宽×高）、列数		12 × 24 dots, 69 columns: ANK 24 × 24 dots, 34 columns: ANK, Kanji 8 × 16 dots,104 columns: ANK 16 × 16 dots, 52 columns: ANK, Kanji 24 × 40 dots, 34 columns: OCRI 24 × 48 dots, 34 columns: OCRIII 30 × 60 dots,23 columns: OCRIV 24 × 48 dots, 34 columns: Extended numeric
接口		Conforms to RS232C / USB
工作电压	打印头	4.2 VDC to 8.5 V, average current 0.75A (2.3 A peak) Printing ratio: 12.5%, printing speed 50mm/sec., 7.2V
	电机	4.2 VDC to 8.5 V, 1A maximum
	逻辑器件	2.7 to 5.25 VDC, 0.2A maximum
尺寸	打印头尺寸	139.5 x 40.5 x 20.5mm (W x D x H)
	接口板	69 x 52 x 20.5mm (W x D x H)
重量	打印机芯重量	Approximately 160g
	接口板重量	Approximately 22g
打印头寿命		Pulse resistance: 100 million pulses/dot (under our standard conditions). Abrasion resistance: paper traveling distance 50km (print ratio: 12.5% or less)
工作环境	工作温度*	0˚ C to +70˚ C
	工作湿度	20 to 85% RH (no condensation)
	储存温度	-40˚ C to +80˚ C (paper not included )
	储存湿度	5 to 90% RH (no condensation )
检测功能	打印头温度检测	Detected by thermistor
	缺纸/标记检测	Detected by photo-interrupter
推荐热敏纸		高灵敏度纸:	TF50KS-E4 (Nippon Paper)
		标准纸张:	TK60KS-E (Nippon Paper) PD150R (Oji Paper)
		中寿命存储纸:	TK60KS-F1 (Nippon Paper) PD170R (Oji Paper) P220VBB-1 (Mitsubishi Paper)
		长寿命存储纸:	PD160R-N (Oji Paper) AFP-235 (Mitsubishi Paper) TP50KJ-R (Nippon Paper) HA220AA (Nippon Paper)

* +5˚C至+40˚C打印密度保证范围（-25°C至70˚C能力）

接口板功能

FUNCTION OF INTERFACE BOARD

	Item		Item
1	Test print function	8	Motor power saving function
2	Paper out detection	9	Mark detection function
3	Paper near end detection	10	MCU operation abnormality detection
4	Platen open detection	11	Power ON/OFF sequence protection
5	Thermal head temperature abnormality detection	12	Motor over-current protection
6	Blow-out fuse detection	13	Hardware timer
7	Head voltage abnormality detection
