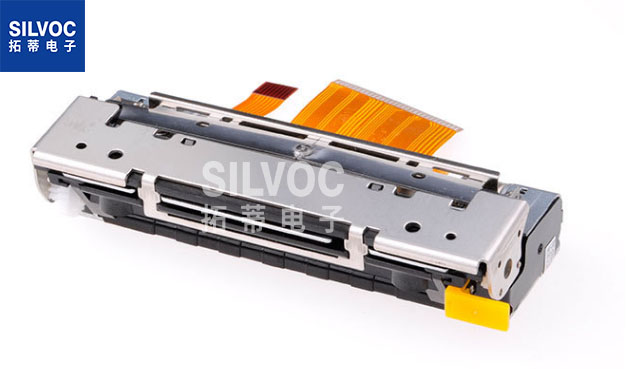

FTP-638MCL401：富士通3''高速热敏打印机芯、打印头

超小结构：高21.8毫米，宽103.2毫米，深42.2毫米
高速打印：打印速度可达60mm/s（800点/s）
自动切刀：使用寿命长，可靠性高，配有专用电机
易装纸设计：杠杆式进纸轴结构允许较宽的纸张路径，传统的自动加载也可用
多功能压铸模：工作温度范围宽，连续打印时间长，静电吸收和放电能力强，耐振动和冲击

规格参数

FTP-638MCL401：富士通3’’高速热敏打印机芯、打印头

完整型号：

FTP-638MCL401：易装纸，带切刀

概述

FTP-638MCL401系列是5V驱动的高速打印机，具有薄型自动切刀和长寿命。

FTP-638MCL401系列可用于各种应用，如POS终端、银行终端、测量和医疗设备。

主要特点

• 超小结构

高21.8毫米，宽103.2毫米，深42.2毫米

• 高速打印

它可以使用以60毫米/秒（800点/秒）的速度打印

富士通独特的打印头驱动控制

• 自动切刀

使用寿命长，可靠性高，配有专用电机。

• 易装纸设计

我们的杠杆式进纸轴结构允许较宽的纸张路径，所以纸张可以很容易地插入。传统的自动加载也可用。

• 多功能压铸模

工作温度范围宽，连续打印时间长，静电吸收和放电能力强，耐振动和冲击。

型号

FTP-638MCL40：易装纸，带切刀

		Part Number
Printer mechanism with Cutter		FTP-638MCL401 (Easy Load Model with low profile cutter)
L SI for driving		1 FTP-628CU45
Interface Board for Mech/Cutter	Cutter supported	FTP-628DSL490 Parallel (Centronics) / Serial (RS-232C) FTP-628DSL491 (Centronics) / Serial (RS-232C) with SRAM
Interface cables	Parallel (Centronics)	FTP-628Y202
Interface cables	Serial (RS232C)	FTP-628Y302
Power cables	Head, motor, logic	FTP-628Y402

规格

项目		规格参数
型号		FTP-638MCL401
打印方法		Thermal-line dot method
点状结构		576 dots/line
点间距（水平）		0.125 mm (8 dots/mm)—Dot density
点间距（垂直）		0.125 mm (8 dots/mm)—Line feed pitch
有效打印区域		72 mm
列数		ANK 48 columns/line (maximum 12 x 24 dot font)
纸张宽度		80 mm+0 -1
纸张厚度		60 to 100µm (some paper in this range may not be used because of paper characteristics)
打印速度		Maximum 60mm/sec.(480 dotline/sec.) at 8.5V
字符类型		Alphanumeric, katakana: 159 types International characters: 195 types JIS Kanji(Kanji CG loaded board): about 6800 types
字符、尺寸（宽×高）、列数		12 × 24 dots, (1.5 × 3.0 mm), 42 columns: ANK 24 × 24 dots, (3.0 × 3.0 mm), 24 columns: ANK 8 × 16 dots, (1.0 × 2.0 mm), 72 columns: ANK 16 × 16 dots, (2.0 × 2.0 mm), 36 columns: ANK
Interface		Conforms to RS232C / Centronics
工作电压	打印头	4.2 - 8.5 VDC average current, 0.30A (2.4A peak) at 7.2V (print ratio: 12.5%, print speed: 60mm/sec. )
	电机	4.2 - 8.5 VDC ± 5%, 1.0A maximum
	切刀电机	7.2 to 8.5VDC±5%, 1.1A maximum
	逻辑器件	2.7 to 5.25VDC, 0.1A maximum
尺寸	带切刀机芯	103.2 x 42.2 x 21.8 mm (W x D x H)
	接口板	70 x 60 x12 mm
重量	带切刀机芯	Approximately 118g
	接口板	Approximately 25g
寿命	打印头	Pulse resistance: 100 million pulses/dot (under our standard conditions). Abrasion resistance: paper traveling distance 50km (print ratio: 12.5% or less)
	切刀	400,000 cuts
工作环境	工作温度*	0° to +50°C
	工作湿度	20 to 85% RH (no condensation)
	储存温度	-20˚ C to +60˚ C (paper not included )
	储存湿度	5 to 95% RH (no condensation )
检测功能	打印头温度检测	Detected by thermistor
	缺纸/标记检测	Detected by photo-interrupter
	进纸轴释放	Detected by sliding switch
推荐热敏纸		高灵敏度纸:	TF50KS-E4 (Nippon Paper)
		标准纸张:	TK60KS-E (Nippon Paper) FTP-020PU001 (58mm) PD150R (Oji Paper) FTP-020P0701 (58mm)
		中寿命存储纸:	TK60KS-F1 (Nippon Paper) FTP-020P0102 (58mm) PD170R (Oji Paper) P220VBB-1 (Mitsubishi Paper)
		长寿命存储纸:	PD160R-N (Oji Paper) AFB-235 (Mitsubishi Paper) TP50KJ-R (Nippon Paper) HA220AA (Nippon Paper)

*+5˚C至+40˚C打印密度保证范围。

接口板功能

	Item		Item
1	Test print function	8	Cutter trouble detect
2	Paper out detection	9	Motor power saving function
3	Paper near end detection	10	Mark detection function
4	Platen open detection	11	MCU operation abnormality detection
5	Thermal head temperature abnormality detection	12	Power ON/OFF sequence protection
6	Blow-out fuse detection	13	Motor over-current protection
7	Head voltage abnormality detection	14	Hardware timer
