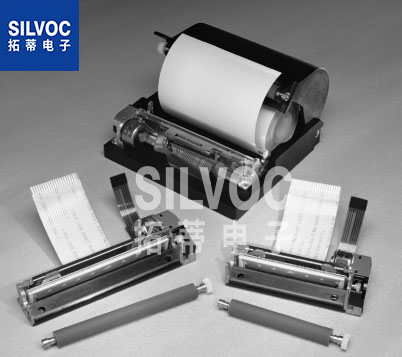

FTP-638MCL101、FTP-638MCL103：富士通低压3''高速热敏打印机芯、打印头

易装纸类型:进纸轮移除设计简化了纸张装载和维护
超紧凑:
FTP-638MCL101: 92.2 x 33.0 x 15.5 (W x D x H)
FTP-638MCL103: 92.4 x 33.0 x 15.5 (W x D x H)
高速打印:使用富士通独特的打印头驱动控制，打印速度可达60mm/s
高分辨率打印:8点/mm的分辨率打印

规格参数

FTP-638MCL101、FTP-638MCL103：富士通低压3’’高速热敏打印机芯、打印头

完整型号：

FTP-638MCL101：3’’ 纸宽：80mm，无进纸轴检测开关

FTP-638MCL103：3’’ 纸宽：80mm，带进纸轴检测开关

概述

FTP-638MCL101和FTP-638MCL103系列是一款超紧凑、高速、低压的打印机机构，支持3英寸纸宽（80mm）。可拆卸进纸轮设计简化了纸张装载和维护。

该系列可用于各种应用，如便携式终端、POS系统、信息亭、ATM以及测试和测量设备。

主要特点

• 易装纸类型

进纸轮移除设计简化了纸张装载和维护。

• 超紧凑

FTP-638MCL101: 15.5 x 92.2 x 33.0 mm (Hx W x D)
FTP-638MCL103: 15.5 x 92.4 x 33.0 mm (Hx W x D)

• 高速打印

它可以以60mm/s的速度打印。（480点/s），使用富士通独特的打印头驱动控制。

• 高分辨率打印

8点/mm的分辨率打印是可能的。

• 符合RoHS

型号和接口板

FTP-638MCL101：（3’’ 纸宽：80mm），无进纸轴检测开关

FTP-638MCL103：（3’’ 纸宽：80mm），带进纸轴检测开关

Item		Part number
Printer mechanism		FTP-638MCL101 (3" wide paper: 80mm) without platen detect switch FTP-638MCL103 (3" wide paper: 80mm) with platen detect switch
LSI for driving		FTP-628CU311-R
Interface board	USB/RS232C	FTP-628DSL311-R, FTP-628DSL312-R*
Interface cables	Serial	FTP-628Y302
	USB	FTP-629Y301#01-R
Power cable	Head, motor, logic	FTP-628Y403

*: This interface board accepts a 21.6V - 26.4V input

规格

项目		规格参数
型号		FTP-638MCL101、FTP-638MCL103
打印方法		Thermal-line dot method
点状结构		576 dots/line
点间距（水平）		0.125 mm (8 dots/mm)—Dot density
点间距（垂直）		0.125 mm (8 dots/mm)—Line feed pitch
有效打印区域		72 mm
列数		ANK 32 columns/line (maximum 12 x 24 dot font)
纸张宽度		80 mm+0 -1
纸张厚度		60 to 100 µm (some paper in this range may not be used because of paper characteristics)
打印速度		Maximum 60mm/sec. (480 dotlines/sec.) at 8.5V
字符类型		Alphanumeric, katakana: 159 types International and special characters: 195 types JIS Kanji level 1, level 2, non-Kanji (supported only when Kanji CG is mounted): about 6800 types
字符、尺寸（宽×高）、列数		12 × 24 dots, 48 columns: ANK 24 × 24 dots, 28 columns: ANK, Kanji 8 × 16 dots,72 columns: ANK 16 × 16 dots, 36 columns: ANK, Kanji
接口		Conforms to RS232C / USB
工作电压	打印头	4.2 VDC to 8.5 V, 2.4A, at 25ºC Rav=176Ω, 7.2V, concurrent applied dots: 64 dots
	电机	4.2 VDC to 8.5 V, 1A maximum
	逻辑器件	3.3VDC±10% or 5.5V±10%, 0.1 A maximum
尺寸	打印头尺寸	FTP-638MCL101: 92.2 x 33.0 x 15.5 (W x D x H) FTP-638MCL103: 92.4 x 33.0 x 15.5 (W x D x H)
	接口板	67.2 x 32 x 11.2mm (W x D x H)
重量	打印机芯重量	Approximately 52g
	接口板重量	Approximately 15g
打印头寿命		Pulse resistance: 100 million pulses/dot (under our standard conditions). Abrasion resistance: paper traveling distance 50km (print ratio: 25% or less)
工作环境	工作温度*	0˚ C to +50˚ C
	工作湿度	20 to 85% RH (no condensation)
	储存温度	-20˚ C to +60˚ C (paper not included )
	储存湿度	5 to 95% RH (no condensation )
检测功能	打印头温度检测	Detected by thermistor
	缺纸/标记检测	Detected by photo-interrupter
推荐热敏纸		高灵敏度纸:	TF50KS-E4 (Nippon Paper)
		标准纸张:	TK60KS-E (Nippon Paper) PD150R (Oji Paper)
		中寿命存储纸:	TK60KS-F1 (Nippon Paper) PD170R (Oji Paper) P220VBB-1 (Mitsubishi Paper)
		长寿命存储纸:	PD160R-N (Oji Paper) AFP-235 (Mitsubishi Paper) TP50KJ-R (Nippon Paper) HA220AA (Nippon Paper)

*1：同时应用点：在25°C下64点或更少，批量图像打印，使用标准纸

*2: +5˚C至+40˚C打印密度保证范围（-25°C至70˚C能力）
