FTP-62HMCL163#01、 FTP-62HMCL463#01:富士通2''高速热敏打印机芯、打印头

高速打印：打印速度可达120mm/s（960点/s）
标签打印可用；锁紧式后进纸结构；多功能金属框架
紧凑型尺寸：
FTP-62HMCL163#01：宽76.2mm，深20.4mm，高36.3mm
FTP-62HMCL463#01：宽80.5mm，深34.8mm，高45.6mm
高分辨率：8点/mm打印头提供清晰的打印效果
切刀：FTP-62HMCL463#01：全切或半切

规格参数

FTP-62HMCL163#01、 FTP-62HMCL463#01:富士通2’’高速热敏打印机芯、打印头

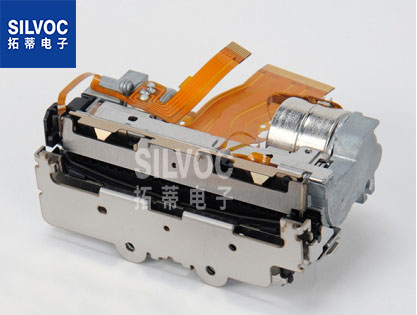

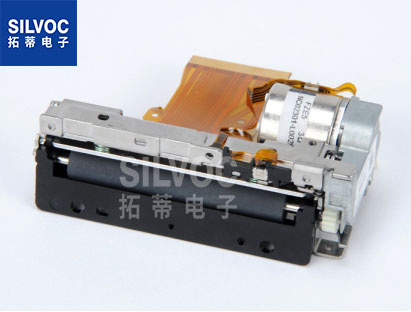

FTP-62HMCL163#01打印头主图02.jpg FTP-62HMCL463#01打印头主图02.jpg

FTP-62HMCL163#01 FTP-62HMCL463#01

完整型号：

FTP-62HMCL163#01 : 60mm纸宽，不带切刀
FTP-62HMCL463#01: 60mm纸宽，带切刀

富士通(Fujitsu ) 2’’高速热敏打印机机芯，60mm纸宽，可选配切刀

Fujitsu 2” high speed thermal printer mechanism for 60mm paper width with cutter option

概述

紧凑型低压FTP-62HMCL163#01和FTP-62HMCL463#01系列提供超低轮廓设计和高速打印（120mm/s）。

FTP-62HMCL163#01和FTP-62HMCL463#01系列适用于各种应用，如POS/ECR、售货亭终端、售票机、标签打印机、银行机器、测量设备、医疗设备等。

主要特点

• 高速打印

通过使用富士通组件独特的打印头驱动控制，打印速度可达120mm/s（960点/s）

• 标签打印可用

• 锁紧式后进纸结构

富士通(Fujitsu)独特的进纸轮结构设计可实现直进纸和轻松的打印头维护

• 多功能金属框架

坚固的金属框架提供了卓越的ESD性能，抗冲击/振动，散热器允许连续打印

• 紧凑型尺寸

FTP-62HMCL163#01：宽76.2mm，深20.4mm，高36.3mm

FTP-62HMCL463#01：宽80.5mm，深34.8mm，高45.6mm

• 高分辨率

8点/mm打印头提供清晰的打印效果

• 切刀

FTP-62HMCL463#01：全切或半切

• UL认可，文件号E171434

• 符合RoHS

型号

Item		Part Number
Printer mechanism	Back insertion	FTP-62HMCL163#01 (60mm paper width, without cutter) FTP-62HMCL463#01 (60mm paper width, with cutter)
Interface board		FTP-62HDSL101#01 (ANK, Thai, JIS Kanji) 1 FTP-62HDSL101#02 (ANK, Thai, Traditional Chinese) 1
LSI for driving		FTP-62HCU101-R
Interface cable	USB	FTP-629Y301#01 *2
Interface cable	RS-232C	FTP-629Y302
Power supply cable		FTP-629Y601

*1: Please see page 3 for basic interface board information. More detailed information can be obtained from your local Fujitsu sales representative.
*2: USB mini-B type cable can be used.

规格

项目		规格参数
型号		FTP-62HMCL163#01	FTP-62HMCL463#01
打印方法		Thermal sensitive line dot method
点状结构		384 dots/lines
点间距（水平）		0.125mm (8 dots/mm) - Dot density
点间距（垂直）		0.125mm (8 dots/mm) - Line feed pitch
有效打印区域		48mm
列数		ANK 36 columns/line
纸张宽度		60mm +0/-1
纸张厚度		60-150µm*1	60-80µm*1
切刀类型		---	Full or partial
打印速度		120mm/s (960 dot lines/s)*2
工作电压	打印头	4.2 to 9.5VDC 2.4A (Head voltage 7.2VDC, 176Ω, +25°C, concurrent applied dot number: 64 dots)
	打印头电机	4.2 to 9.5VDC 1.5A (using Fujitsu Components’ standard constant current circuit drive)
	切刀电机	4.75 to 9.5VDC 1.5A max.
	逻辑器件	3.3VDC±10% or 5VDC ±10% 0.1A maximum
尺寸(WxDxH)	打印机芯	76.2 x 20.4 x 36.3mm	80.5 x 34.8 x 45.6mm
重量	打印机芯	70g	135g
预期寿命	打印头	Pulse durability: 100 million pulse/dot (using Fujitsu Components’ standard driving method) Wear resistance: 100km (at 12.5% print ratio)
	切刀	---	1 million cuts
工作环境	工作温度	-10°C to +50°C (no condensation), +5°C to +40°C print density guarantee
	工作湿度	20 to 85% RH (no condensation)
	储存温度	-20°C to +60°C (excluding paper)
	储存湿度	5 to 95% RH (no condensation)
检测功能	打印头温度检测	By thermistor
	缺纸/标记检测	By photointerrupter
	进纸轴打开	By slide switch
推荐热敏纸	高灵敏度纸张	TF50KS-E45 (Nippon paper)
	标准纸张	PD150R (Oji paper)
	长寿命纸张	PD160R (Oji paper) TF50KJ-R (Nippon paper) HA220AA (Mitsubishi paper) *3

*1：可能会有例外。

*2：打印头电压7.6V，环境温度25°C，同时施加128点maximum，高速模式，电机驱动电流600mA/相，使用标准纸张。

*3: 使用HA220AA时，打印速度可达50mm/s。

接口板

Item	Specifications
Part number	FTP-62HDSL101#01	FTP-62HDSL101#02
Power	6.0 to 9.5V
Character type	Alphanumeric, Kana, International & special OCR, enlarged characters, downloaded characters, external characters
	Extended Kaji (#01)	Traditional Chinese(#02)
Characteristic dimensions (W x H)	8 x 16 dots, 12 x 24 dots, 16 x 16 dots, 24 x 24 dots, 24 x 40 dots, 24 x 48 dots, 36 x 60 dots
Interface	USB, RS232C
Dimensions (W x D)	75 x 70 mm
